Чем отличается сварка от пайки

Что такое Сварка?

Сварка представляет собой соединение двух или более одинаковых или разных материалов путем плавления или прессования с добавлением дополнительного материала или без него для получения однородного сварного соединения. В соответствии с методом соединения методов сварки они делятся на две большие группы:

Сварка плавлением, сварка материалов в расплавленном состоянии на месте соединения, с дополнительным материалом или без него.
Газовая сварка
Электрическая сварка
Сварка путем прессования материала в твердом или мягком состоянии в месте соединения с помощью давления или удара.
Кузнечная сварка
Электроустойчивая сварка.

Большинство сварочных процессов были обнаружены в XX веке, но некоторые методы, такие как сварка припоем, известны в старости. Сварка стала неотъемлемой частью навыков кузнецов, ювелиров и производителей пиломатериалов в производстве инструментов, оружия, сосудов, ювелирных изделий и зданий (заборы, двери, мосты, оборудование и т. Д.).

Сварка — сложный процесс, и это не легко определить его точно. Термин «сварка» относится к способности материала достигать непрерывного сварного соединения при определенных условиях сварки, что будет отвечать условиям и долговечности свойств.

Постоянка или переменка? Сварка нержавейки | Чернак

Кроме того, химические свойства металла, размеры деталей, тип дополнительного материала, подготовка сварочного шва, зависят от свариваемости некоторых металлов.

О пайке:

На практике очень часто все операции, где необходимо термическое соединение металлов, приписывают сварке, что совершено не правильно

Зачастую пайка оказывается обделена вниманием и фактически не рассматривается всерьёз. Видимо многим сразу вспоминается банальная пайка электропроводов

Но на самом деле направление пайки намного обширнее и делится на несколько типов.
Пайка — технологическая операция, применяемая для получения неразъёмного соединения деталей из одинаковых или различных материалов путём введения между этими деталями расплавленного металла (припоя), имеющего более низкую температуру плавления, чем материал соединяемых деталей.
Спаиваемые элементы деталей, а также припой и флюс вводятся в соприкосновение и подвергаются нагреву с температурой выше температуры плавления припоя, но ниже температуры плавления спаиваемых деталей. В результате припой переходит в жидкое состояние и смачивает поверхности деталей. После этого нагрев прекращается и припой переходит в твёрдую фазу, образуя соединение.
Пайка делится на низкотемпературную, около 200 градусов, и высокотемпературную, где используются твёрдые припои и температуры от 300 до 850 градусов.
Низкотемпературную пайку проводят мягкими оловянными припоями, они менее прочны и больше подвержены коррозии, но используются они там, где их свойств с лихвой хватает. Так обычно паяют провода и радиодетали при помощи паяльника.
Для высокотемпературной пайки применяют твёрдые припои, состоящие из различных пропорций таких металлов, как медь, цинк, свинец, а зачастую и с содержанием серебра. Такая пайка применяется на высоконагруженных узлах, где требуется прочность и долговечность, а также герметичность — это климатическое оборудование, работающее под давлением, в агрессивных средах, а также электротехническое и многое другое.
Отдельно хотелось бы отметить ещё одно распространённое заблуждение о том, что соединение пайкой имеет меньшую прочность по сравнению со сварным соединением — это не так, прочность зависит от конкретной детали и ситуации, и зачастую пайка оказывается более стойкой к нагрузкам.
Если максимально упростить всё вышесказанное, то при пайке металл соединяемых деталей не плавится, а только нагревается до высокой температуры, поэтому металлы могут быть разными. Их связывает третий металл — припой. При сварке же плавится как металл деталей, так и присадочный металл, перемешиваясь и образуя единое целое — сварочный шов. И поэтому состав металлов должен быть одинаковым или же очень близким.

What is Welding?

These are the kind of joints that are made between thick metals and have mainly one single point of interaction. In this joint, the pinpoint of the metal where the joint is to be done is heated. The temperature should be more than the melting temperature. As the metals become heated, both are fused.

The meaning of fusion is the process of joining metals by creating a weld pool. The same kind or type of metals are heated above their melting temperature, which forms molten materials called weld pools. Brought together, these molten metals are joined together to form a very strong bond.

These kinds of joints have a great advantage in smaller rather than large areas. The Welding joints also can be divided into many types. Some of them are Plastic welding, Electro-slag welding, Gas metal arc welding, Gas tungsten arc welding, Flux-cored arc welding, Glass welding, Oxy-fuel welding, Shielded metal arc welding, and Submerged arc welding.

Различия между сваркой, пайкой и пайкой

Сварка, пайка и спайка — это три важных производственных процесса для соединения металлов и сплавов. Хотя эти процессы могут показаться схожими для неподготовленного глаза, между ними есть существенные различия.

Давайте рассмотрим подробнее, чем эти три метода отличаются друг от друга с точки зрения разницы температур, прочности соединения, присадочного металла и применения.

Температура:

Одним из основных различий между этими тремя процессами соединения является температура. При сварке температура может быть намного выше, чем при пайке и спайке. Например, при дуговой сварке температура превышает 5 000 ℃. В то время как пайка происходит при промежуточных температурах, т.е. от 450 до 750 ℃. Пайка происходит даже при гораздо более низкой температуре (ниже 450 ℃).

Прочность соединения:

Сварные соединения намного прочнее паяных и спаянных. Хотя соединения, созданные с помощью пайки, могут быть не прочнее сварных, они обладают значительно большей прочностью, чем паяные соединения.

Сила этих процессов в следующем порядке:

Сварка >> Пайка >> Пайка

Наполнители:

В зависимости от условий применения сварочная операция может выполняться с использованием присадочного материала или без него. Однако для пайки и спаивания требуется присадочный материал.

Применение:

Хотя каждый из этих процессов технически выполняет одну и ту же работу, они различаются по своему применению. Например, процесс пайки широко используется в электронной промышленности; для пайки проводов на печатных платах.

Процесс сварки имеет широкий спектр применения в любой отрасли; он используется для создания неразъемных соединений от аэрокосмической до автомобильной промышленности.

Какой метод выбрать?

При выборе метода для соединения деталей необходимо учитывать их материал, требования к прочности и надежности соединения, а также видимость и эстетическую составляющую.

Пайка и сварка являются двумя основными способами соединения металлических деталей. В процессе пайки, соединение достигается путем расплавления припоя и его последующего затвердевания. Пайка является более подходящим методом для небольших металлических деталей с низкой температурой плавления, таких как электроды и микрокомпоненты.

Сварка, с другой стороны, происходит путем нагрева и расплавления основного материала, который затем затвердевает и образует неразрывное соединение. Сварка обычно используется для более крупных деталей или деталей с более высокой температурой плавления. Сварка может быть проведена с использованием различных методов, таких как дуговая сварка, газовая сварка или лазерная сварка.

Выбор метода связан также с требуемым уровнем прочности соединения и видимостью. В некоторых случаях пайка может быть предпочтительнее, поскольку она создает более эстетичное соединение без видимых швов. С другой стороны, сварка может обеспечить более прочное и долговечное соединение, особенно для деталей, подвергаемых высоким механическим нагрузкам.

Метод	Применимость	Преимущества	Недостатки
Пайка	Маленькие детали, низкая температура плавления	Эстетичное соединение, отсутствие видимых швов	Низкая прочность, требует использования припоя
Сварка	Большие детали, высокая температура плавления	Прочное и долговечное соединение	Видимые швы, может требовать специального оборудования

В итоге, выбор между пайкой и сваркой зависит от ряда факторов, таких как размер и материал деталей, требования к прочности и эстетике соединения. Консультация с опытным специалистом рекомендуется, чтобы определить наилучший метод для конкретной ситуации.

Сварка или пайка: что лучше для определенных материалов?

Суть пайки заключается в использовании расплавленной припойной пасты для создания соединения между двумя материалами. При этом нагревается только припой, а основные материалы остаются неповрежденными. Пайка особенно полезна при соединении материалов с низкой температурой плавления, таких как пластмассы и электронные компоненты.

С другой стороны, сварка представляет собой процесс соединения материалов путем их нагрева до температуры плавления. При сварке контакт между материалами достигается применением высокой температуры и использованием электрода или проводника. Сварка наиболее эффективна для соединения металлических материалов, так как она создает прочное и надежное соединение.

Выбор метода соединения зависит от типа материала, который требуется соединить. Если необходимо соединить две пластмассы или металл с пластмассой, пайка может быть более подходящим вариантом, так как пластмассы обычно имеют низкую температуру плавления. Однако, если требуется прочное соединение между двумя металлическими частями, сварка будет предпочтительнее.

В заключение, важно учитывать особенности материалов и требования к соединению при выборе между сваркой и пайкой. Правильный выбор метода соединения поможет обеспечить надежность и долговечность соединения для определенных материалов

Сварка или пайка: какой метод удобнее в работе?

Сварка основана на расплавлении материалов с использованием высоких температур. При сварке электрод или проводник, нагреваемый электрическим током, плавит металл и создает прочное соединение. Сварка применяется для соединения металлических деталей, а также для создания металлических конструкций.

Пайка, в свою очередь, основана на плавлении при низкой температуре специального материала — паяльного припоя. Паяльный припой расплавляется при нагревании, и его жидкая форма позволяет соединить металлические детали. Пайка часто используется для соединения электронных компонентов, так как пайка не воздействует на них вредными высокими температурами.

Выбор между сваркой и пайкой зависит от конкретных условий работы и требований к соединению. Если необходимо соединить металлы при высоких температурах и создать прочное соединение, то сварка является оптимальным выбором. В случае, когда требуется соединить электронные компоненты или металлы, но низкой температурой, для этой цели лучше использовать пайку.

Каждый метод имеет свои преимущества и недостатки, и выбор между ними зависит от конкретных задач и требований проекта

Важно учитывать особенности материалов, условия работы и опыт работника при выборе подходящего метода соединения

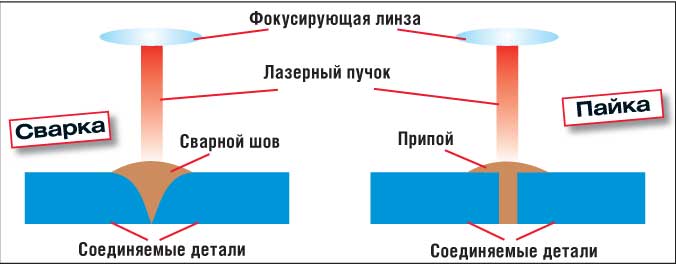

Основные различия сварки и пайки

Сварка — это процесс соединения двух или более материалов при помощи нагрева до состояния плавления. При сварке используется контакт между плавящимися материалами или добавочным проводником, называемым электродом. Этот процесс приводит к образованию прочного соединения. Сварка широко применяется в металлообработке и строительстве.

С другой стороны, пайка — это метод соединения материалов при помощи расплавления припоя. Паяльная жидкость, называемая флюсом, применяется для удаления оксидных пленок с поверхности соединяемых материалов и облегчения процесса пайки. Расплавленный припой заполняет зазоры между соединяемыми материалами, образуя прочное соединение при остывании. Пайка чаще используется при работе с электроникой и мелкими металлическими изделиями.

Таким образом, главное отличие между сваркой и пайкой заключается в процессе нагрева и способе соединения. Сварка вовлекает нагрев и плавление материалов или электрода для образования прочного соединения, в то время как пайка осуществляется путем расплавления припоя для соединения материалов.

Точка плавления материалов

Методы сварки и пайки основаны на контакте материалов и их расплавлении для создания прочного соединения. Различие между пайкой и сваркой заключается в температуре, при которой происходит нагрев и соединение материалов.

Точка плавления материала является основополагающим фактором при выборе метода соединения. Для пайки используются материалы с низкой точкой плавления, обычно до 450 °C. При этой температуре пайка проводится с использованием паяльного припоя, который расплавляется и затем охлаждается, образуя прочную связь между материалами.

С другой стороны, сварка требует намного более высокой температуры, обычно свыше 450 °C для расплавления материалов. В процессе сварки используется электрод или плазма, чтобы нагреть и растопить сами материалы, после чего они соединяются при охлаждении.

Выбор между пайкой и сваркой зависит от ряда факторов, включая тип материалов, которые нужно соединить, требуемую прочность соединения и окружающую среду. Пайка является более подходящим методом для соединения мягких материалов, таких как медь или алюминий, в то время как сварка чаще используется для жестких и прочных соединений, например, стали.

Метод	Точка плавления	Примеры материалов
Пайка	До 450 °C	Медь, алюминий, олово
Сварка	Свыше 450 °C	Сталь, нержавеющая сталь, титан

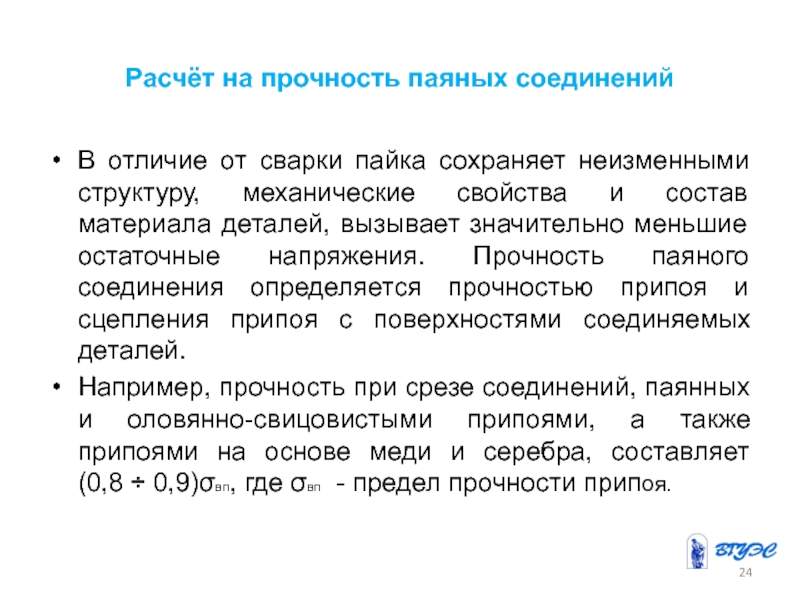

Прочность соединения

В процессе пайки электродом проводника достигается нагрев до температуры, достаточной для расплавления припоя. При этом паяльная паста или припой нагревается выше его температуры плавления, обеспечивая контакт и соединение между соединяемыми элементами.

Сварка, в свою очередь, осуществляется использованием тока, который нагревает и расплавляет соединяемые материалы, обеспечивая их слияние в одно целое. В процессе сварки достигается высокая температура, в результате чего происходит молекулярная перестройка в зоне контакта, формируя прочное и неразъемное соединение.

Таким образом, сварка обеспечивает более прочное соединение, поскольку в процессе сварки происходит полное слияние соединяемых материалов. Паяные соединения обладают меньшей прочностью, поскольку они осуществляются на более низкой температуре и за счет поверхностного сцепления припоя с соединяемыми элементами.

Возможность разборки соединенных деталей

В результате этого процесса, пайка создает более слабое и менее прочное соединение по сравнению с сваркой. Именно поэтому по пайке можно разъединить соединенные детали в будущем без необходимости использования значительной силы. В то же время, сварка создает намного более прочное и неразъемное соединение, которое не может быть разобрано без применения специального оборудования.

Таким образом, если вам необходимо создать прочное и неразъемное соединение между деталями, выбирайте сварку. Она идеально подходит для создания крепких конструкций, стальных рам и каркасов. Если же вам понадобится возможность разборки соединенных деталей в будущем, то лучше воспользоваться пайкой. Она обеспечит прочное, но съемное соединение, что делает ее идеальным выбором при работе с электроникой, радиоаппаратурой и другими устройствами, требующими регулярного обслуживания.

Способы нагревания

Существует несколько способов нагрева расходных материалов. В домашних условиях наиболее часто применяют следующие приспособления:

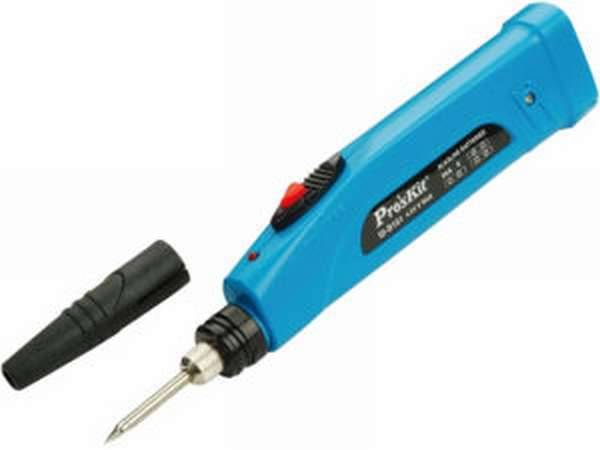

Паяльник. Применяют для выполнения работ, характеризующихся относительно низкой температурой. Максимальное воздействие не превышает 400 Сº. Современные модели оснащены механизмом для регулировки температуры. Выпускают паяльники аккумуляторного типа питания. Идеально подходит для работы с золотом и прочими мягкими металлами.
Горелка. Различают газовые и плазменные модели. Они используют один вид топлива – природный газ, а отличаются лишь величиной пламени. Они работают в высокотемпературном режиме, что позволяет спаивать тугоплавкие металлы. Недостаток горелок заключается в сложности регулировки температуры пламени.

Сварка металлов: способы и виды

Общие сведения

Сварка представляет собой процесс получения (монтаж) неразъемного соединения путем установления межатомных связей между соединяемыми поверхностями металлов, их сплавов при общем или местном воздействии (нагреве), пластическом деформировании.

Сегодня существует достаточно много видов сварки (порядка ста). Известные виды классифицируются по физическим, технологическим, а также техническим свойствам и признакам. В зависимости от формы применяемой энергии по физическим признакам можно выделить три класса.

Классификация сварки:

Термическая;
Механическая;
Термомеханическая.

Стоит отметить, что термический класс деталей представляет собой все виды соединения металлов и сплавов с применением тепловой энергии (плазменная, дуговая, газовая).

Механический класс представляет собой все виды сварки металлов, а также их сплавов, которые осуществляются посредством механической энергии (трением, холодная, ультразвуковая, а также сварка взрывом).

Термомеханический класс подразумевает под собой виды сварки металлов и сплавов, во время применения которых используется давление, а также тепловая энергия (диффузионная, а также контактная).

Классификация видов сварки производится по определенным техническим признакам:

По непрерывности процесса (прерывистая, непрерывная);
По способу защиты детали в области работы (в вакууме, в воздухе, под флюсом, в газе, в пене, с использование комбинированной защиты);
По степени механизации (механизированная, ручная, автоматическая, автоматизированная);
По характеру защиты детали в области действия дуги на поверхность твердых материалов (в контролируемой атмосфере, со струйной защитой);
По типу защитного газа (в инертных или активных газах).

Стоит обратить внимание на то, что технологические признаки сварки устанавливаются для каждого вида в отдельности. В связи с этим требуется ознакомление с наиболее популярными видами обработки, а также соответствующим оборудованием

Дуговая сварка

Соединение металлов с применением электрической дуги позволяет добиться соединения путем плавления. Нагрев свариваемых кромок деталей производится посредством теплоты электрической дуги.

На сегодняшний день используются четыре основных вида дуговой сварки металлов:

Ручная работа может производиться двумя способами: плавящимся и неплавящимся электродом. В первом случае во время работы применяются электроды, способные плавиться под воздействием электрической энергии. Подобный метод наиболее часто применяется при ручной работе. Таким образом, происходит возбуждение электрической дуги, после чего в результате этого происходит расплавление электрода и последующее расплавление кромки материала. В результате подобного воздействия электричества возникает ванна расплавленного материала. После охлаждения ванночка превращается в шов. Во втором случае с неплавящимся электродом происходит следующее: соединяемые кромки соприкасаются, после чего между электродом (графитовым или угольным) и изделием происходит возбуждение дуги; кромки изделия, а также присадочный материал нагревают до температуры плавления, в результате чего выполняется ванночка расплавленного материала (сплав). После затвердения материал (сплав) образует сварной шов. Подобный способ может воздействовать на любой цветной металл, а также его сплав.
Автоматическая и полуавтоматическая сварка под флюсом может выполняться посредством механизации основных движений, которые выполняет сварщик во время ручной обработки металлов или при воздействии на его сплав.
В защитном газе производится с помощью неплавящегося (вольфрамового) электрода, либо посредством применения плавящегося электрода. Сварной шов образуется в первом случае за счет расплавленных кромок. Таким образом, в случае необходимости в зону дуги подается присадочный материал. Второй случай предполагает подачу в область дуги электродной проволоки, которая в дальнейшем расплавляется, тем самым принимая участие в образовании шва деталей (также может воздействовать на сплав). Защита шва от образования на ней оксидной пленки достигается не без участия струи защитного газа, вытесняющего из рабочей области воздух.
Электрошлаковая обработка металлов, а также их сплавов достигается при помощи плавления кромок соединяемого материала, а также электрода посредством тепла от электрического тока во время прохождения через шлак. Помимо всего шлак способствует защите материала от воздуха, а, соответственно, от последующего окисления.

https://youtube.com/watch?v=L8CSIeqyb7k

Зачем паять серебром?

Сваркасеребро можно использовать без риска обжечь свариваемые кромки, какими бы тонкими они ни были. Кроме того, для этого требуется меньше тепла, следовательно, меньше потребление кислорода и ацетилена.

Какие существуют виды сварных швов?

Здесь-t–il различные методы сварка? … сварка дуговая сварка электродом с покрытием (процесс SMAW), также называемая сварка ручной с электродом с покрытием (MMAW) сварка газовая дуга с вольфрамовым электродом (процесс GTAW) или сварка ТИГ. сварка дуга с электродом из порошковой проволоки (процесс FCAW)

Какой тип припоя лучше? в сварка электрическая дуга, также называемая сварка на электрод с покрытием, является тот, кто дает топ результаты со временем. Эта техника является эффективно и быстро благодаря высокой температуре, выделяемой электрической дугой. Она является доступнее даже для мастера-любителя.

Какой самый прочный припой? Процесс TIG является Необходимость процесса сварка, но и плюс трудно справиться. Он является рекомендуется для специалистов по кузовным работам, например, требующих сварка тонкие стальные листы, трубы из нержавеющей стали, титана, алюминия и т. д.

Какие металлы прочнее всего между собой паяются

В отличие от сварки, в пайке основным показателем качества готового изделия является не марка стали или металла, а выбор припоя, а также технологии формирования самого шва пайки. Так что тут вопрос скорее про то, на какой металл какой припой липнет лучше всего. Конечно, чем ближе по составу и плотности припой и металл, тем лучше будет адгезия. В итоге все сводится к выбору правильного припоя для каждого случая в отдельности.

А еще нужно следить, чтобы при соединении двух металлов не образовывалось электропары. Иначе соединение будет ржаветь и разрушаться от малейшей влаги. Так что тут будет уместна таблица совместимости при соединении цветных металлов между собой.

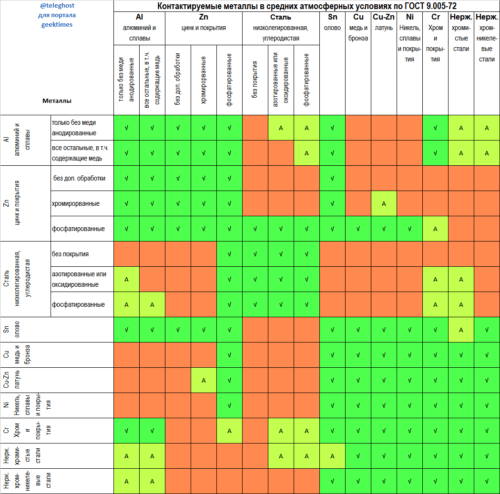

Буква «А» в таблице совместимости означает «ограниченно допустимый в атмосферных условиях».

Приведу еще несколько простых советов:

Выбирайте более тугоплавкие припои.
Тщательно зачищайте стыки скрепляемых деталей. Обрабатывайте наждачной бумагой не только сам шов, но и 0,5 — 2 см около стыка по поверхности металла.

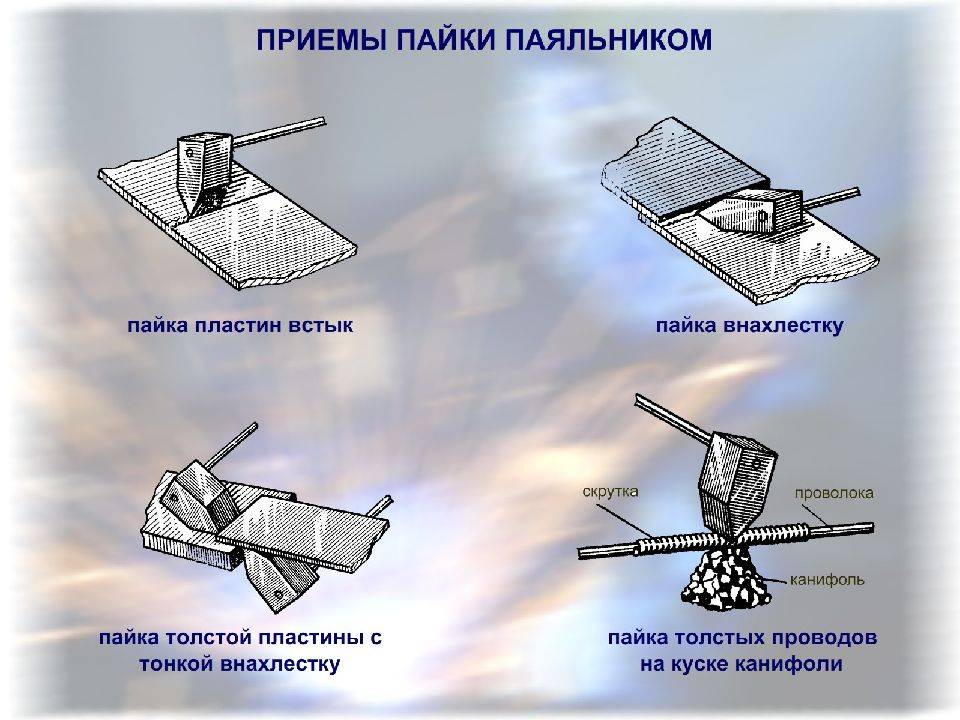

Залуживайте и запаивайте внахлест. Таким образом, вы увеличиваете общую площадь скрепления двух или нескольких деталей.

Техника безопасности при пайке стали в домашних условиях

Часто пренебрежение элементарными правилами работы с электрическими или горючими приборами приводит к потере здоровья или порче имущества.

Настоятельно рекомендую соблюдать технику безопасности при пайке:

Держите паяльник на металлической площадке или специальном держаке, который отводит нагретое жало инструмента от плоскости стола.
Выключайте паяльник от сети сразу после окончания работ.
Проверяйте качество подключения газового баллона к самой горелке. Не допускайте утечек газа.
Работайте в хорошо проветриваемом помещении.
Не оставляйте горелку во включенном состоянии, если вы уже закончили работу.
Уберите любые легковоспламеняющиеся вещества из рабочей зоны.
Не хватайтесь голыми руками около нагретого шва. Вы можете получить ожог.
Не трогайте пальцами припой, чтобы проверить прочность шва.

Соблюдая данные меры можно избежать травм, а также сохранить имущество в целостности. Паяйте с удовольствием и знанием дела!

Источник

Определение и основные принципы сварки и пайки

Сварка — это процесс соединения металлов путем плавления и последующего охлаждения. Для сварки требуется использование электрода или пучка энергии (лазерного, электронного или плазменного). Во время сварки металлы превращаются в жидкое состояние, а после охлаждения образуют прочное соединение. Сварочный шов может быть непрерывным или прерывистым.

Пайка, в отличие от сварки, осуществляется при более низких температурах. В процессе пайки используется специальный материал — припой. Припой плавится и заполняет промежутки между соединяемыми металлами, создавая прочное соединение. Для пайки также необходим флюс, который удаляет окислы с поверхности металлов и обеспечивает хорошее сцепление. Пайка может выполняться при различных температурах, в зависимости от типа используемого припоя.

Основными принципами сварки являются контроль температуры, поддержание нужной скорости нагрева и охлаждения, а также правильное присоединение соединяемых деталей. Для сварки также необходимо правильно подобрать сварочные материалы и оборудование в зависимости от типа металла и нужных характеристик соединения.

Основными принципами пайки являются правильное выбор припоя, флюса и способа нагрева. Равномерное распределение тепла и правильное сопряжение металлических поверхностей также играют важную роль в успешном выполнении пайки.

Итак, основные принципы сварки и пайки заключаются в правильном подборе материалов, контроле температуры и правильном соединении металлических элементов. При сварке используется плавление металлов, а при пайке — использование припоя и флюса. Оба метода позволяют создавать прочные соединения с различными характеристиками и применяются в различных отраслях промышленности.
