Разница между стетоскопом и фонендоскопом

Что представляет собой стетоскоп?

Это оборудование для фиксирования шумов, производимых внутренними органами человека. Его важнейшей функцией является выявление патологий и отклонений в организме.

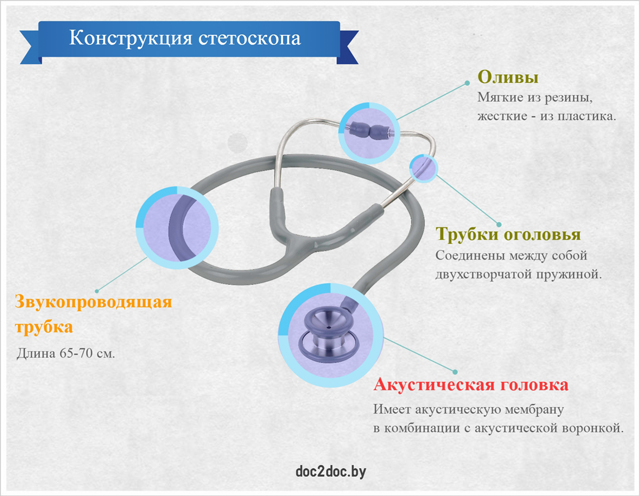

Устройство содержит несколько элементов, каждый из которых несет определенную функцию:

Головка
. Эта часть оборудования, прикладываемая к телу для того, чтобы уловить или усилить аускультативные звуки. Аускультация, или выслушивание шумов. Разновидности: односторонняя или двусторонняя. Первая имеет либо мембрану, либо воронку. Вторая состоит из обеих частей. В основном для прослушивания применяют мембрану, а не воронку. В стетоскопе мембрана улавливает более высокочастотные звуки, а воронка низкочастотные. Переключение осуществляется поворотом на 180 градусов.

Звукопровод
. Его функция заключается в проведении шумов к ушным раковинам врача. Комплектация может быть различна: звукопровод может быть как один, так и два.

Дужки
. Трубки, выполненные из легкого металла, соединенные со звукопроводом. Они снабжены пружиной для более глубокого залегания наушников (олив) к ушным проходам. В основном дужки направлены вперед, что обусловливает вхождение наушников в ухо под правильным углом.

Оливы
. Мягкие насадки на трубках

Важное условие – соблюдение герметичности при нахождении их в ушных раковинах, потому что неплотное их прижатие ведет к ухудшению звуков.

По назначению эти инструменты делятся на несколько групп:

• Терапевтический.
• Педиатрический. Отличается от первого меньшими размерами головки.
• Кардиологический. Более усовершенствованный: прослушивание большего спектра звуков.
• Акушерский (стетоскоп Пинара). Предназначен для аускультации сердцебиения плода.

Стетоскоп или фонендоскоп?

Стетоскоп – первая версия устройства для выслушивания шумов организма. Для получения звука использовалась звукоснимающая воронка – «колокол».

Фонендоскоп появился позже (кстати, термин предложен русским ученым Николаем Сергеевичем Коротковым). В фонендоскопе звукоснимающая воронка прикрыта мембраной – резонатором, для усиления определенного спектра частот.

Dimeda
– переключение с помощью рычажка (модель снята с производства).

Как правило, воронкой лучше выслушиваются высокие частоты (сердечные тоны), мембраной – низкие частоты (легочные звуки). Однако, многое зависит от производителя и конкретной модели стетоскопа. Например серия «Master» 3M Littmann имеют двухдиапазонную мембрану, позволяющую в зависимости от силы нажатия на головку настраиваться на высокие или низкие частоты.

И под конец статьи небольшое FAQ по стетоскопам

– Какая разница между стальной головкой и из алюминиевого сплава?

– В плане акустики и эргономики – как правило никакой. Алюминиевый стетоскоп легче, хромированный стальной выглядит солиднее.

– Важна ли «безлатексная технология»?

– Большинство современных европейских производителей изготавливают стетофонендоскопы по безлатексной технологии. Аллергия на латекс в виде отека Квинке при контакте кожных покровов встречается крайне редко, чаще она проявляется местной реакцией – покраснением кожи ладоней, шеи, а у пациентов – в местах аускультации. В общем- опция полезная.

– Что означает «кардиологический» стетоскоп?

– Мировых стандартов для «кардиологических» стетоскопов нет

Производители используют этот термин, когда хотят акцентировать внимание покупателя на улучшенных частотных характеристиках

– Чем отличаются детские стетоскопы от взрослых?

– Только размером воронки или мембраны.

– Можно ли слушать ребенка взрослым стетоскопом, а взрослого – детским?
– Ребенка можно, хотя и не очень удобно – сложно локализовать хрипы. Использовать детский стетоскоп для исследований у взрослых пациентов еще сложнее – площадь головки маленькая, соответственно, глубина прослушивания органов взрослого может оказаться недостаточной. Хотя, определяющим фактором является мастерство и острота слуха врача.

И, пожалуй, самое важное. Породистый стетоскоп будет хорошим подспорьем грамотному доктору

Но никогда не сделает посредственного специалиста асом диагностики

Метод диагностики, позволяющий слушать шумы, издаваемые внутренними органами тела человека (под названием аускультация), заключается в проведении простой и информативной медицинской процедуры. Он применяется так часто, что приборы, с помощью которых совершается процедура, стали являться символами профессии врача. В данной статье будут рассматриваться стетоскоп и фонендоскоп, разница и отличительные особенности данных приборов.

Отличия приборов

Вопросы о различии стетоскопа и фонендоскопа давно изучены. Квалифицированный специалист, который регулярно работает с данными приборами, точно может сказать, в чем разница между ними.

Отличия между медицинскими устройствами заключаются в том, что мембрана фонендоскопа пропускает через себя высокочастотные импульсы. Трубка стетоскопа в свою очередь предназначена для оценивания низкочастотных импульсов. Последний тип звуков способен заглушать собой высокие частоты. Вот почему имеет смысл применять данный прибор для диагностики заболеваний легких и сосудов.

Мембрана фонендоскопа способна понижать интенсивность звуков разных частот, но при этом она не заглушает высокие. Так что прибор уместно использовать во время исследования состояния сердца и пищеварительных органов.

Отличие между приборами заключается в их функциональных способностях. Внешние характеристики устройств являются практически одинаковыми.

Что такое стетофонендоскоп

Стетофонендоскопы часто называют просто стетоскопами

В медицине используется еще один прибор, который дает возможность прослушивать шумы. При его разработке учитывались функции стетоскопа и фонендоскопа, а также те особенности, из-за которых они отличаются. На их основе был создан стетофонендоскоп. Устройство совмещает в себе положительные качества двух своих предшественников. Оно мало чем от них отличается. Стетофонендоскопами выполняют множество операций, которые позволяют правильно диагностировать состояние пациента.

Современный прибор для просушивания шумов состоит из 3 важных компонентов:

• Капсулы, которые имеют выпуклую или плоскую мембрану. Она отвечает за прием звуковых сигналов. Капсула обрамлена кольцами из металла или пластика. Металлические конструкции считаются более прочными, поэтому они имеют более продолжительный срок службы;
• Трубки, через которые проходят звуковые вибрации. Они могут быть резиновыми или виниловыми. Последние являются более предпочтительными, так как винил способен изолировать внешние шумы более эффективно;
• Оливы для ушей врача. Они бывают резиновыми и пластиковыми. Первые являются более удобными, так как плотно располагаются в ушном проходе.

Некоторые модели прибора укомплектованы пружиной. Ее наличие отражается на конечной стоимости медицинского устройства.

Современные приборы имеют более обширные функциональные возможности, чем предшественники. С их помощью врач может проводить прослушивание шумов даже в шумном помещении, так как данные модели хорошо отсекают ненужные звуки.

На прием к доктору ходили все, и наверняка видели инструмент, которым прослушивают не только легкие, но и сердце, сосуды, кишечник.

Проблема может быть в том, что многие знают названия стетоскоп и фонендоскоп, но не могут понять разницы в функционале этих двух приборов. А сложная медицинская тематика запутывает ещё больше.

Разберем вопросы сходства и различия приборов, их функциональное значение и внешний вид.

Какими же различиями они обладают?

В первую очередь, это строение головки
, а именно дополнительная мембрана у фонендоскопа. Воронка пропускает низкие частоты, а мембрана высокие. То есть мембрана работает только с высокочастотными, а воронка низкочастотными? Нет. И первая, и вторая пропускают оба звука.

Определим принцип действия мембраны. Во всем спектре она снижает звуковой диапазон. Но слышимость высоких намного больше, нежели низких. Из этого делаем вывод, что мембрана выполняет функцию, словно заглушающую глухие и низкие звуки, так как они оказываются за порогом слышимости. Механизм её действия выяснен, а значит несложно догадаться, зачем же сделали вторую пластинку.

Отсечение низких частот происходит при более плотном прижатии её к коже.

Второе отличие целиком связно с первым.

Наш кишечник и сердце, а также составляющие кровеносной системы издают приглушенные частоты, лучше слышимые стетоскопом. Этот аппарат не имеет дополнительной мембраны, поэтому негромкие глухие звуки в большинстве притупляют тонкие.

А фонендоскоп считается улучшенной версией стетоскопа
. Он пригоден для аускультации легких, бронхов, иногда применяют и для сосудов. Несмотря на большой шум, он эффективнее, нежели аппарат – стетоскоп.

В современное время появился инструмент – стетофонендоскоп
. Сочетает особенности конструкций обоих. И по функциям превосходит предшественников.

Третья особенность: фонендоскопы имеют исключительно бинауральную конструкцию.

Отдельные интересные типы головок стетоскопов:

Плоский фонендоскоп
Anestophon

Благодаря форме «камбалы», головку легко подсовывать под манжету тонометра. Или во время оказания помощи закрепить полоской лейкопластыря на теле больного.

Стетоскоп с «плавающей» мембраной Riester
Cardiophon 2.0

Ноу-хау Rudolf Riester- по краям головки имеются небольшие бороздки, благодаря чему мембрана не имеет жесткого крепления, а «плавает», что позволило получить высокую громкость практически во всех диапазонах частот.

Позолоченный
KaWe
Planet

Один из лучших из известных стетоскопов! Помимо великолепных акустических характеристик и оригинальной системы переключения стето/фонендо, имеет позолоченную поверхность и индивидуальный серийный номер. Модель получилась на столько удачной, что конструкция не менялась более 25 лет.

Двухдиапазонная технология 3
M
Littmann

В серии Master применена оригинальная технология двухдиапазонной мембраны – чувствительность в разных диапазонах зависит от степени надавливания на головку. Однако, как пишут пользователи стетоскопов Littmann, чтобы правильно слушать таким стетоскопом необходима определенная практика.

Стетоскоп «три-в-одном»
Tristar

Имеет в наборе три быстросъемные головки, позволяющие аускультировать пациентов от 0 до взрослых. Больше подходит для вдумчивой «кабинетной» работы – в условиях массового скрининга или экстренной помощи постоянно менять головки не удобно.

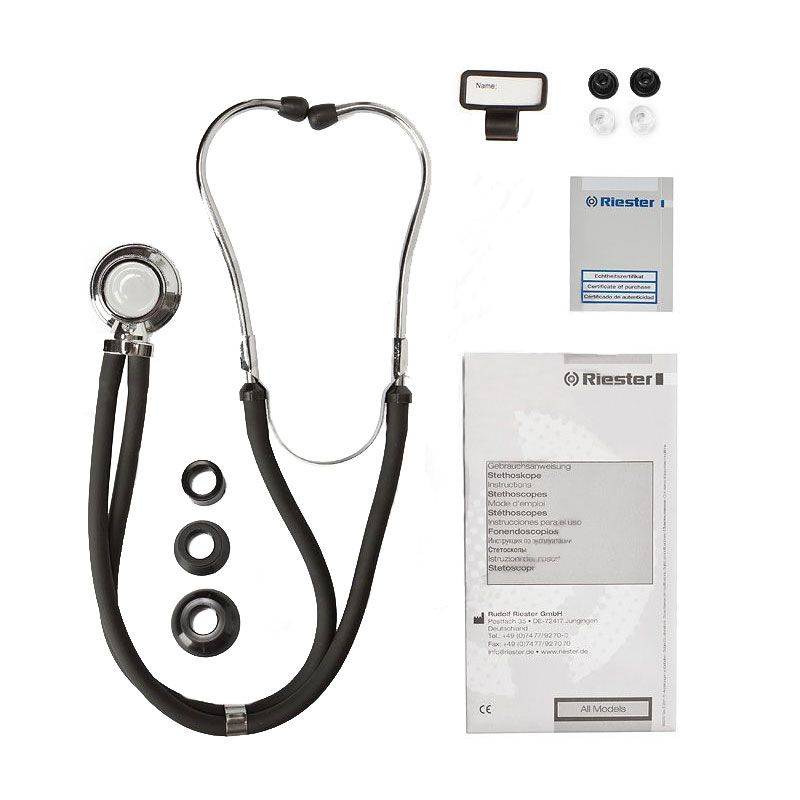

Стетоскоп со сменными мембранами/колоколами
Ri-
Rap.
В комплекте- две мембраны и три сменных «колокола», три типа ушных олив. Это позволяет самостоятельно сконструировать стетоскоп согласно собственным предпочтениям.

Основные составляющие стетоскопа:

1. Ушные оливы

Существует несколько вариантов:

• Жесткие (из пластика, в современных стетоскопах применяются редко, т.к. больно давят на ушной проход);
• Полужесткие (материал типа толстого ПВХ);
• Мягкие анатомические – из мягкого ПВХ с тонкими стенками.

Последний тип предпочтительней – помимо того, что анатомические мягкие оливы не сильно давят на наружный слуховой проход доктора, они улучшают звукоизоляцию от внешних шумов.

У «топовых» моделей стетоскопов оливы могут вращаться вокруг своей оси, что позволяет пользоваться стетоскопом с бОльшим комфортом – при перемещении стетоскопа вверх-вниз оливы не натирают уши и позволяют избежать возникающих от трения акустических артефактов.

Слева на фото- новая эргономичная ушная олива Riester с возможностью вращения вокруг собственной оси.

Справа- стандартная мягкая ушная олива.

2. Металлические дуги

Солидные производители еще на заводе устанавливают правильный угол наклона дуг в наиболее комфортное для доктора положение. Однако, допускается регулировка поворота трубок, своеобразная «тонкая настройка» под индивидуальные особенности уха пользователя.

3. Пружина. Бывает:

• Внешняя. Самый «бюджетный» вариант;
• Внешняя складная. Удобна тем, что добавляет стетоскопу компактности, позволяя хранить прибор в узком кармане и возможность быстрой регулировки наклона дуг;
• Внутренняя скрытая. Положительно влияет на эргономику – не цепляется за волосы.

Некоторые производители (например Rudolf Riester) применяют двойную скрытую пружину – такая конструкция позволяет правильно распределить давление на слуховой проход, и плотно, но мягко прижать оливы.

4. Акустические трубки

От их качества зависит, как долго вам прослужит стетоскоп. К сожалению, выяснить качество применяемого материала возможно только в процессе эксплуатации (особенно если вы приобрели недорогой азиатский прибор). В любом случае стоит учесть, что:

• Трубки стетоскопа не любят сильного нагревания и лютого мороза. Не храните стетоскоп на «торпеде» автомобиля (могут «полинять») или зимой в необогреваемом салоне машины (могут появиться трещены).
• Не любят контактов с маслом и агрессивными антисептиками типа хлора. При необходимости, протрите трубки 96,5% алкоголем.

5. Кольца мембраны

• Обычные пластиковые
  применяются в бюджетных моделях азиатских производителей. Удешевляют стоимость прибора, но доставляют неприятные ощущения больному;
• Неохлаждаемые.
  Так называемый «теплый пластик», не вызывает неприятной реакции у больного при прикладывании головки стетоскопа к коже;
• Металлические.
  Положительно влияют на общую «неубиваемость» стетоскопа, однако как и всякий металл – холодные. Перед осмотром необходимо или согреть головку стетоскопа в ладони, или попросить больного потерпеть.

6. Головка.

Наиболее распространенный тип – стетофонендоскоп: с одной стороны «колокол», с другой – мембрана. От внутренней формы и конструкции головки, преминяемых производителями собственных ноу-хау зависят акустические данные стетоскопа. Солидные производители озвучивают характеристики в цифрах или предоставляют акустический график:

И чем он ровнее и выше цифра в db (децибелах) – тем больше шумов вы услышите и сможете дифференцировать, не напрягая слух.

На головке фонендоскопа расположена мембрана. Помимо чувствительности, мембраны бывают:

• плоскими,
• выпуклыми,
• выпуклыми по центру (тип «круги по воде»).

Какой тип мембраны выбрать? Однозначного ответа на этот вопрос нет, все зависит от особенностей конструкции в целом. В любом случае мембрана должна быть чувствительной в диапазоне от 10 герц до 1 килогерца, изготовлена из качественных материалов.

Трубки стетоскопа. Количество и длинна.

Как сообщили немецкие инженеры Riester, длинна трубок практически не влияет на частотный диапазон и громкость. А вот количество трубок влияет! Две трубки, подключенные непосредственно к головке, слышат громче, чем одна.

Традиционной «двухтрубной» системой считается Rappaport. Часто производители добавляют название (частичное или полное) этого типа в наименование модели. Характерный пример- Riester Ri-rap
:

Две трубки подключаются к головке напрямую, за счет этого звук получается громче, чем в однотрубных системах. Однако, есть и минусы:

• При аускультации трубки могут тереться друг об друга, в результате чего получаются акустические артефакты в виде крепитации, которые необходимо научиться отличать от истинных крепитирующих хрипов.
• За счет дополнительной трубки система довольно громоздкая;

Обе проблемы удалось решить в новых моделях стетоскопов.

Эффект крепитации удалось устранить, выпустив спаренные трубки – например в стетоскопе KaWe Planet акустические пути спаяны по всей длине
, трубки не трутся друг об друга.

Riester использует в модели Cardiophon раздельные акустические пути, собранные в одной Y-образной трубке
.

В результате диаметр общей трубки немного увеличился, но в целом это не повлияло на компактность модели.

Что такое фонендоскоп

Многие интересуются тем, что такое стетоскоп и фонендоскоп. Разница (фото является доказательством этого факта) этих приборов заключается в более усовершенствованной конструкции фонендоскопа.

Данные медицинские инструменты предназначены для одной и той же цели: диагностики работы внутренних органов человеческого организма.

Фонендоскоп, спустя почти сто лет после изобретения стетоскопа, создал русский врач Николай Сергеевич Коротков.

Большое количество людей желают обладать информацией о том, как устроены стетоскоп и фонендоскоп. Разница в устройстве данных приборов заключается в том, что фонендоскоп, в отличие от стетоскопа, имеет еще одну составляющую часть – мембрану, усиливающую колебания звука. Он состоит из головки, двух трубок и мембраны.

Особенности аускультации

Мембраной слушаете, или же воронкой, но нужно, чтобы обе были прижаты по всему своему диаметру, без наличия зазоров. Иногда кожа между рёбер вызывает вопросы, ведь тогда плотно прижать не получается. Самое главное, чтобы она не совершала движений, потому что это даст взаимодействие мембраны с кожей, вследствие чего возникнет звук, принять который можно за патологический симптом.

Из всего вышесказанного следует, что понятия «стетоскоп» и «фонендоскоп» пусть и похожи, но находятся и отличия. Стетоскоп был изобретен раньше, чем второй прибор, который усовершенствовался и служит для спасения людей.

Без сомнения, они братья по своему делу. Старший и младший, стоящие на охране наших жизней и спокойствия.

По просьбе пользователей сайта МедКом, мы написали статью о стетоскопах типы устройств, особенности конструкции, ответы на часто возникающие вопросы.

Итак… Первым стетоскопом принято считать «айболитовскую трубку» – модель типа Pinnard, достаточно долго находившуюся на воружинии врачей. Развитие химической промышленности, технологии изготовления гибких резиновых трубок позволили создать принципиально новые модели стетоскопов, но Пинард производится и сейчас – в виде акушерского стетоскопа, т.к. обладает чувствительностью в сильно ограниченном диапазоне.

История создания стетоскопа

Стетоскоп создал врач Рене Лаэннек в 1816 году. Чтобы прослушать биение сердца стеснительной представительницы прекрасного пола, имевшей слишком пышный бюст, ему пришлось приложить к ее груди свернутые бумажные листы. В результате врачу удалось не только поставить точный диагноз больной, но и убедиться, что с помощью простой бумаги, свернутой в трубочку и приложенной к уху, звуки можно услышать намного отчетливее.

Через некоторое время Лаэннеку удалось усовершенствовать прибор. Постепенно на практике стали использовать трубки из дерева или других пригодных материалов, имеющие расширение на концах в форме воронки.

В наши дни стетоскоп – это инструмент, наделенный несколькими режимами прослушивания звуков разных частот. Он включает в себя определенные составляющие части: головку, трубки и наушники.

В медицине в настоящее время применяются бинауральные стетоскопы, оснащенные двумя трубками. Моделями из дерева часто пользуются гинекологи, которые с их помощью слушают сердечный ритм плода.
