Макс Невелов Что лучше соединение звездой или треугольником?

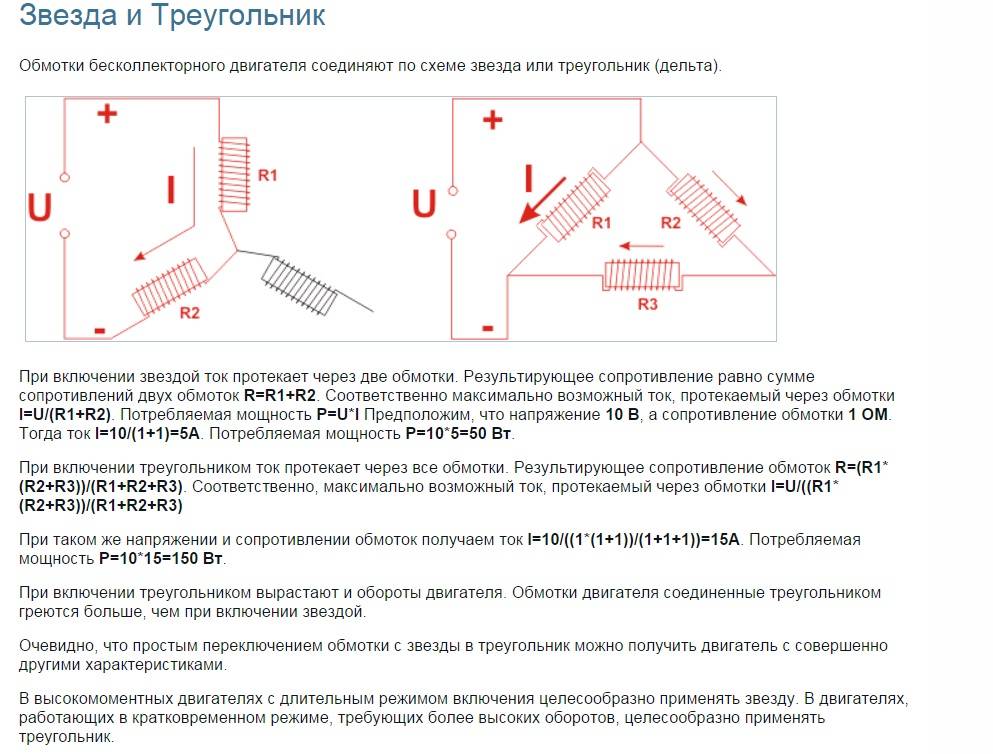

Обе конфигурации соединений звезда и треугольник встречаются примерно одинаково в асинхронных электродвигателях, так как каждая имеет свои плюсы.
- Двигатели с использованием соединения обмотки по схеме звезда имеют плавный запуск и мягко работают. Но при этом мотор не может работать на полную мощность.
- При использовании соединения по схеме “треугольник” двигатель может работать на полную мощность, которая заявлена производителем согласно паспорту. Это примерно в 1,5 раза увеличивает мощность, по сравнению с соединением звезда. При этом по такой схеме имеется высокий пусковой ток. Конфигурация треугольник не имеет нулевого провода, поэтому все системы высокого напряжения используют именно эту схему.
Сфера применения и принцип работы электродвигателя
Трехфазный двигатель используют практически во всех торговых промышленных зданиях. Внутри трехфазного асинхронного двигателя, есть три отдельные катушки
которые используют для создания вращающегося магнитного поля когда мы пропускаем переменный ток через катушку катушка будет создавать магнитное поле
которое изменяется, как по интенсивности, так и по полярности поскольку ток меняет направление, но если мы подключим катушки к разным фазам
то их интенсивность и полярность станет отличаться, чтобы распределить магнитное поле нам нужно сдвинуть обмотки на 120 градусов.
Это вращающаяся магнитное поле заставит ротор крутится, затем мы можем это использовать для вентиляторов, насосов и так далее. Сверху или сбоку двигателя обычно устанавливают клеммную коробку приблизительно так выглядит клеммная коробка асинхронного двигателя.

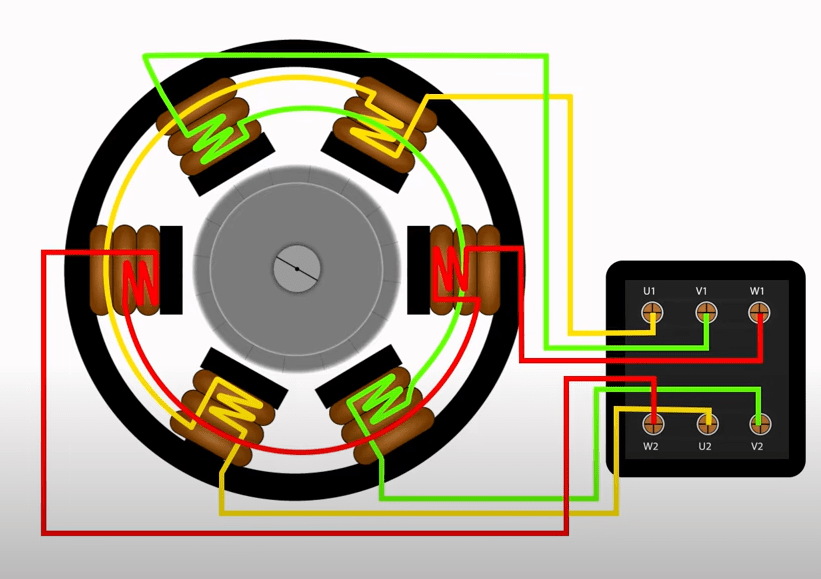

Внутри этой коробки у нас есть шесть винтовых креплений и у каждого крепления обычно есть маркировка это w1, u1, v2 и w2, u2, v2. Подключаем катушки так, как это показано на картинке
чуть позже вы поймете почему подключение ведется именно в таком порядке, теперь мы заводим трехфазную систему в клеммную коробку
и подключаем их к соответствующим креплениям клеммника. Для работы двигателя нам нужно замкнуть цепь. Это можно сделать двумя способами, первый способ это конфигурация треугольник
для этого мы подключаем конец одной катушки к началу другой, теперь когда мы пропускаем ток через фазы мы видим что электричество протекает из одной фазы в другую именно по этой причине клеммники стоят в таком порядке. Возможно у вас появится вопрос, как же одну фазу соединить с другой ведь будет короткое замыкание, но спешу вас успокоить, во-первых, короткое замыкание это соединение проводников между собой с нулевым сопротивлением, а во-вторых при прохождении через обмотку напряжение значительно падает так как обмотка представляет собой сопротивление и фаза проделывает работу создания магнитного поля, это все равно , что мы между фазными подключим лампу, лампа будет светиться и никакого замыкания не произойдет. Вторым способом, будет звезда
где конце трех обмоток мы соединяем вместе, чтобы поменять режим работы двигателя нам достаточно обесточить его открыть клеммную коробку и поменять схему.
Схемы соединений обмоток треугольник и звезда для чайников.
Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.
Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная. На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю. В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).

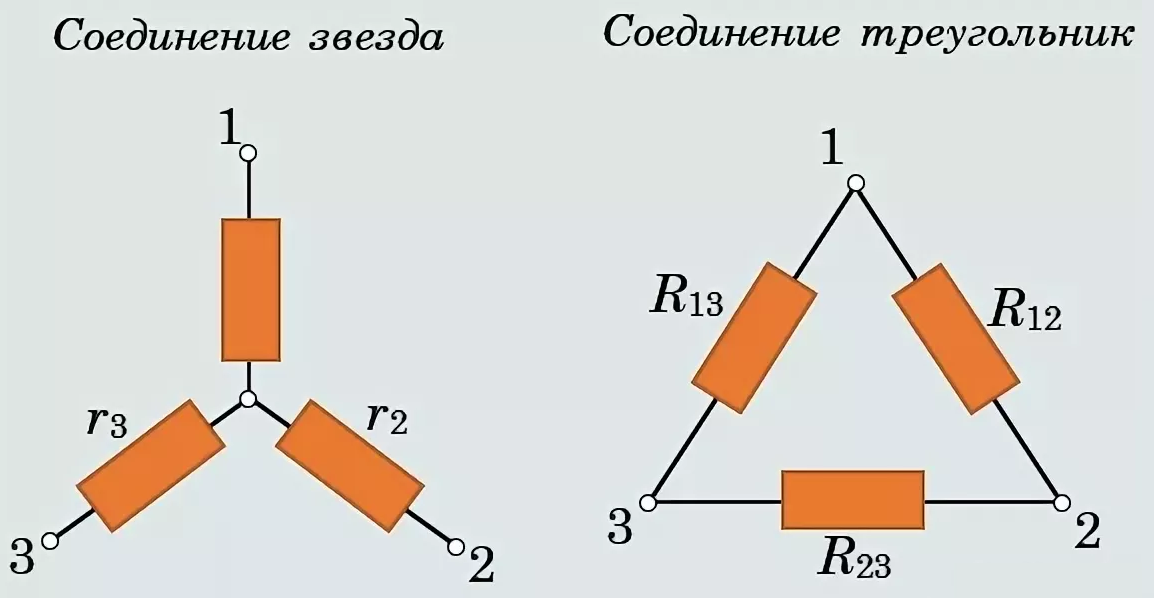

Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)
Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное. Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет. Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.

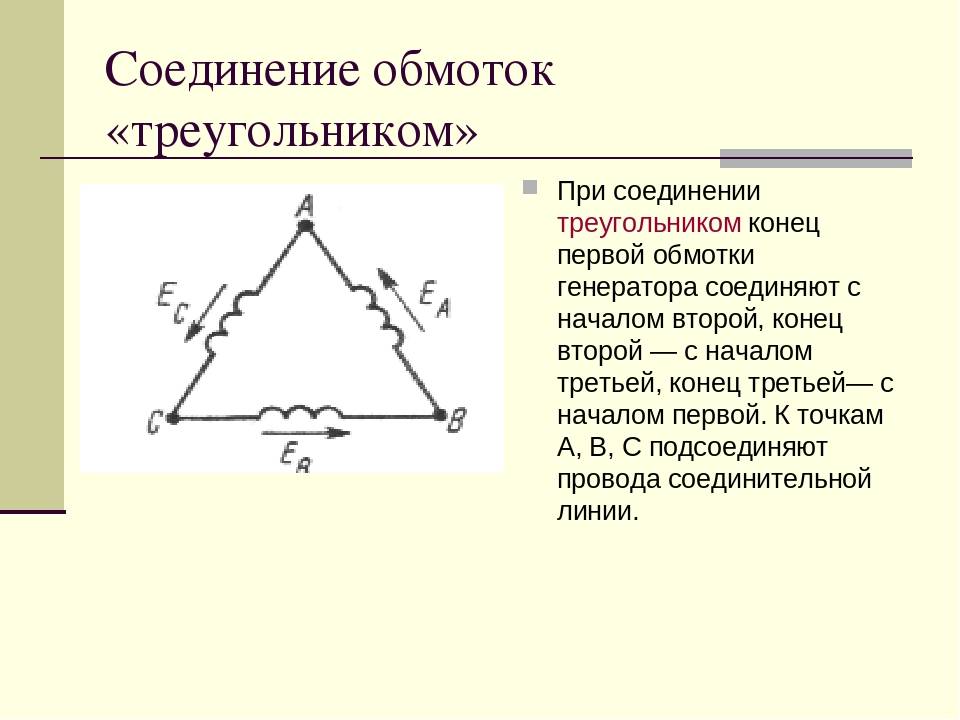

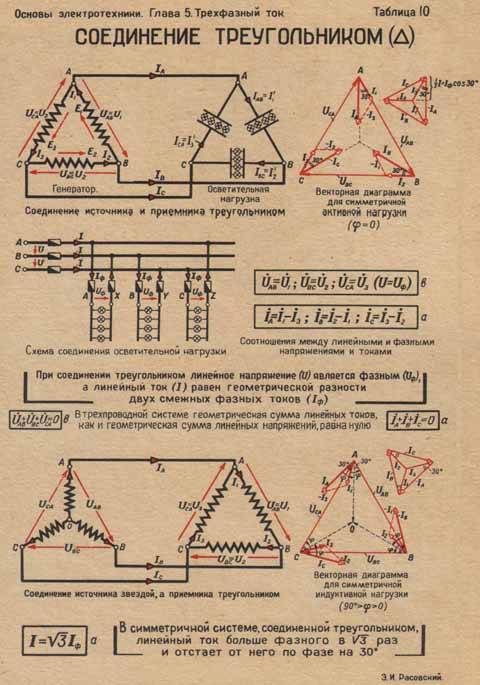

Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)
Подведем итоги. Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.
• Экономических соображений
Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.
На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.
Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.
Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.
Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.
Выбор расположения фаз двигателя – соединение обмоток звезда/треугольник
Для подключения обмоток статора асинхронного двигателя к сети необходимо соединение звездой или треугольником.
Чтобы двигатель был соединен звездой, все фазные концы (C4, C5, C6) должны быть электрически соединены в одной точке, а все фазные концы (C1, C2, C3) должны быть подключены к фазам сети. Правильное соединение фазных концов двигателя в звезду показано на рис. 1, а.
В случае соединения треугольником начало первой фазы соединяется с концом второй фазы, начало второй фазы – с концом третьей фазы, а начало третьей фазы – с концом первой фазы. Точки подключения обмоток подключаются к трем фазам сети. На рисунке 1, b показано правильное соединение фазных концов двигателя в соответствии с треугольным расположением.

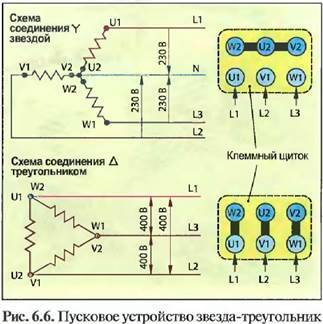

Рисунок 1: Схемы подключения трехфазного асинхронного электродвигателя к сети: a – фазы соединены звездой, b – фазы соединены треугольником

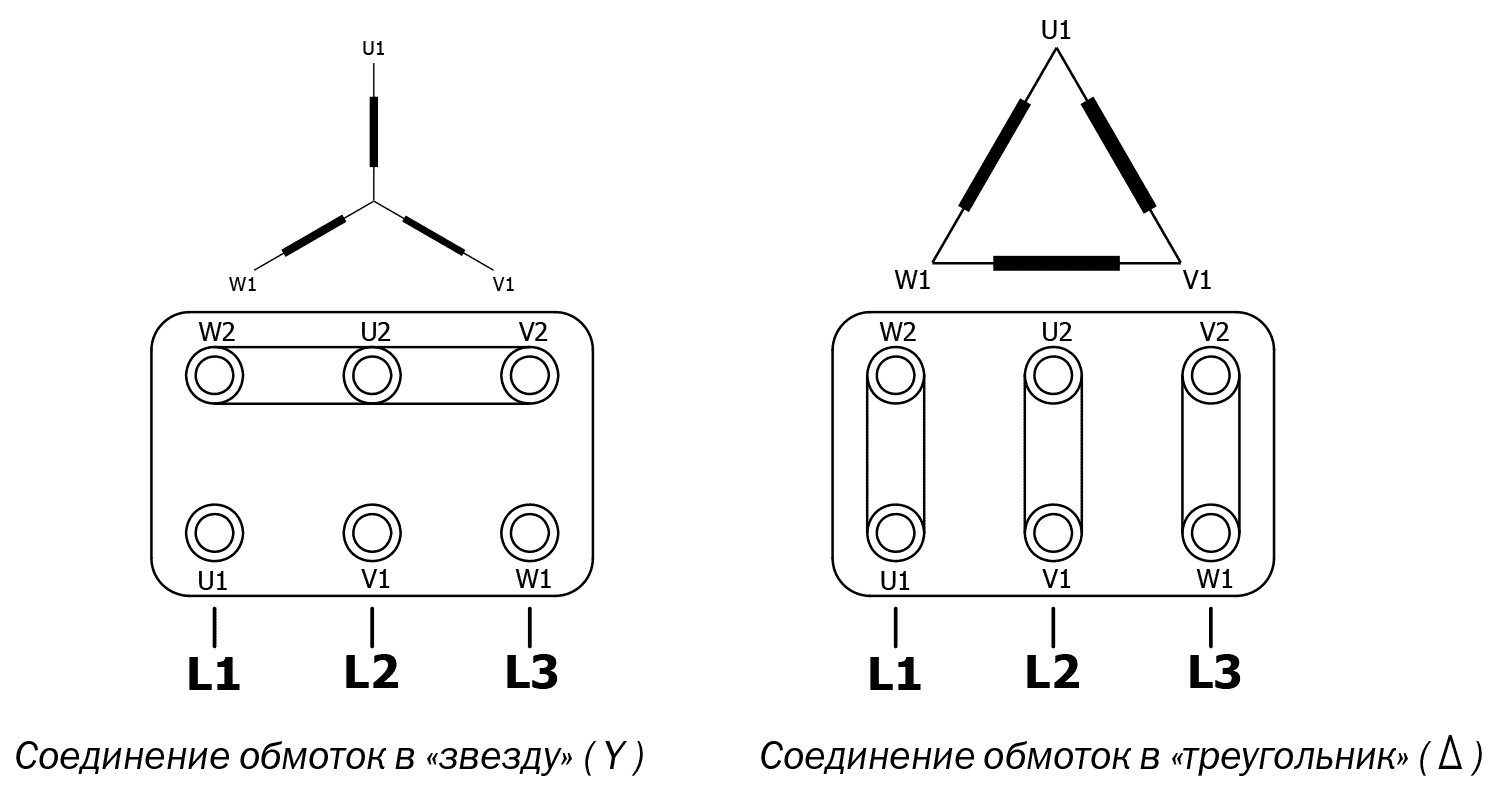

Соединение фаз двигателя звездой
Рис. 2. Соединение фаз двигателя в треугольник

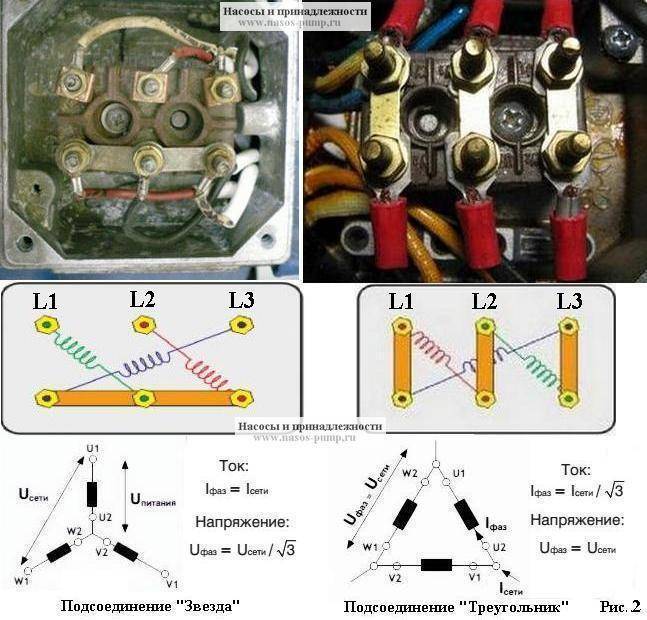

Рис. 3. Соединение обмоток двигателя звездой и треугольником
Еще один пример соединения обмоток двигателя по схеме “звезда-треугольник”:
Данные таблицы 1 можно использовать для выбора схемы подключения фаз трехфазного асинхронного электродвигателя.
Таблица 1: Выбор схемы подключения обмотки
| Напряжение электродвигателя, В | Напряжение питания, В | |
| 380/220 | 660/380 | |
| 380/220 | звезда | – |
| 660/380 | дельта | звезда |
Как видно из таблицы, обмотки асинхронного двигателя 380/220 В переменного тока могут быть соединены звездой только при подключении двигателя к цепи сетевого напряжения 380 В! Не используйте соединение треугольником при подключении фаз данного двигателя. Неправильное подключение обмотки может привести к разрушению двигателя во время работы.
Соединение треугольником предназначено для двигателей 660/380 В, подключенных к линиям 660 В и фазам 380 В. В этом случае обмотки двигателя могут быть соединены как в звезду, так и в треугольник.
Эти двигатели могут быть подключены к сети с помощью пускателя “звезда-треугольник” (рисунок 4). Это решение позволяет снизить пусковой ток трехфазного асинхронного короткозамкнутого двигателя большой мощности. Сначала обмотки двигателя соединяются в звезду (при нижнем положении ножей переключателя), затем, когда ротор двигателя достигает номинальной скорости, обмотки двигателя переключаются в схему треугольника (ножи переключателя в верхнем положении).
Рисунок 4: Схема включения трехфазного электродвигателя в цепь треугольника с использованием фазовращателя звезда-треугольник
Рисунок 5: Соединение звезда-треугольник
Пусковой ток уменьшается при переключении обмоток двигателя со звезды на треугольник, поскольку вместо схемы треугольника (660 В) каждая обмотка двигателя переключается на 380 В при в 1,73 раза меньшем напряжении. Это снижает потребляемый ток в 3 раза. Мощность, развиваемая двигателем при запуске, также снижается в 3 раза.
Однако из-за этого такие схемные решения могут использоваться только для двигателей с номиналом 660/380 В и подключенных к сети такого же напряжения. Если вы попытаетесь запустить двигатель 380/220 В этим методом, двигатель выйдет из строя, поскольку его нельзя включить в цепь треугольника.
Номинальное напряжение электродвигателя можно прочитать на его корпусе, где на металлической пластине расположена его заводская табличка.
Для изменения направления вращения электродвигателя достаточно поменять местами любые две фазы сети, независимо от схемы подключения (рис. 6). Для изменения направления вращения асинхронного электродвигателя используются ручные (реверсивные выключатели, пакетные переключатели) или дистанционные (реверсивные электромагнитные пускатели) электрические устройства управления. Трехфазный асинхронный электродвигатель подключается к сети через реверсивный выключатель, как показано на рис. 7. 7.
Рис. 6. Трехфазный асинхронный двигатель с реверсивным выключателем
Рис. 7. Схема подключения трехфазного асинхронного двигателя к сети с реверсивным выключателем
При включении пускателя KZ нормально замкнутые контакты контакта KZ отключают цепи катушки пускателя K2 (предотвращение непреднамеренного пуска). Замыкающий контакт в цепи питания электромагнита стартера K1 замыкается.
Способы переключения схем «звезда»-«треугольник»

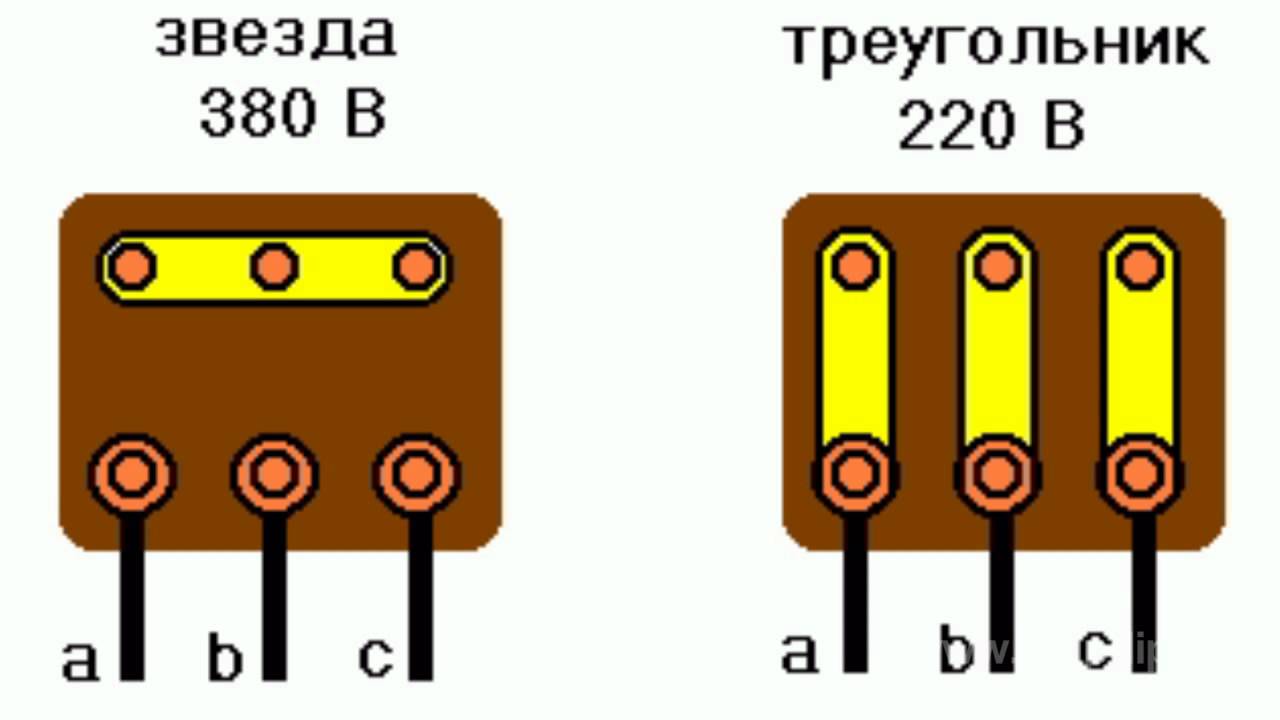

Конструкция большинства электродвигателей позволяет выполнять переключение из одной схемы соединения в другую. Для этого начала и концы обмоток выведены на терминал так, чтобы простым изменением положения накладок можно было из «звезды» сделать «треугольник» и наоборот.
Владелец электродвигателя сам может выбрать, что ему необходимо – мягкий старт с небольшими пусковыми токами и плавная работа или наибольшая мощность, развиваемая двигателем. Если нужно и то, и другое, можно производить переключение автоматически с помощью мощных контакторов.
При нажатии пусковой кнопки SB2, электродвигатель включается по схеме «звезда». Контактор KM3 подтянут, его контакты замыкают между собой выводы обмоток электродвигателя с одной стороны. Противоположные выводы подключаются к сети, каждый к своей фазе через контакты КM1. Если этот контактор включен, трехфазное напряжение подается на обмотки и ротор электромотора приводится во вращение. После некоторого времени, установленного на реле KT1, происходит переключение катушки КM3, она обесточивается, включается контактор KM2, переключая обмотки в «треугольник».
Переключение происходит после того, как двигатель набрал обороты. Этот момент можно контролировать по датчику частоты вращения, но на практике все делается проще. Переключением управляет реле времени – через 5-7 секунд считается, что пусковые процессы завершены, и можно включать двигатель в режим максимальной мощности. Затягивать этот момент не стоит, так как длительная работа с превышением допустимой для «звезды» нагрузки может привести к выходу электропривода из строя.
При реализации такого режима надо помнить следующее:
Пусковой момент двигателя с обмотками, подключенными «звездой» значительно ниже значения этой характеристики электромотора с соединением «треугольник», поэтому запуск электродвигателя с тяжелыми пусковыми условиями таким способом не всегда возможен. Он просто не придет во вращение. К таким случаям относятся электроприводные насосы, работающие с противодавлением и т.п. Подобные проблемы решают с помощью двигателей с фазным ротором, плавно увеличивая ток возбуждения при пуске. Успешно пуск «звездой» применяется при работе с центробежными насосами, работающими на закрытую задвижку, в случае вентиляторных нагрузок на валу двигателя и т.п.
Обмотки электромотора должны выдерживать линейное напряжение сети
Важно не путать электродвигатели D/Y 220/380 вольт (обычно, маломощные асинхронники до 4 кВт) и D/Y 380/660 вольт (обычно, 4 кВт и выше). Сеть 660 вольт практически нигде не используется, но для переключения «звезда-треугольник» можно применять только электромоторы с таким номинальным напряжением
Привод на 220/380 в трехфазную сеть включается только «звездой». В схеме переключения их использовать нельзя.
Должна выдерживаться пауза между выключением «звездного» контактора и включением «треугольного», чтобы избежать накладок. Но увеличивать её сверх меры нельзя, чтобы не допустить остановки электродвигателя. При самостоятельном изготовлении схемы её, возможно, потребуется подобрать экспериментально.
Применяется и обратное переключение. Оно имеет смысл, если мощный двигатель временно работает с небольшой нагрузкой. При этом его коэффициент мощности невысок, потому что активная потребляемая мощность определяется уровнем загрузки электродвигателя. Реактивная же, в основном, определяется индуктивностью обмоток, которая не зависит от нагрузки на валу. Для улучшения соотношения потребляемых активной и реактивной мощностей, можно переключить обмотки в схему «звезда». Это также можно делать вручную или автоматически.
Схема переключения может быть собрана на дискретных элементах – реле времени, контакторах (пускателях) и т.п. Выпускаются и готовые технические решения, объединяющие схему автоматического переключения в одном корпусе. Надо лишь подключить к выходным клеммам электродвигатель и питание от трехфазной сети. Такие устройства могут носить разные названия, например «пусковое реле времени» и т.п.
Включение обмоток электродвигателя по разным схемам имеет свои преимущества и недостатки. Основой грамотной эксплуатации является знание всех плюсов и минусов. Тогда двигатель прослужит долго, принося максимальный эффект.
