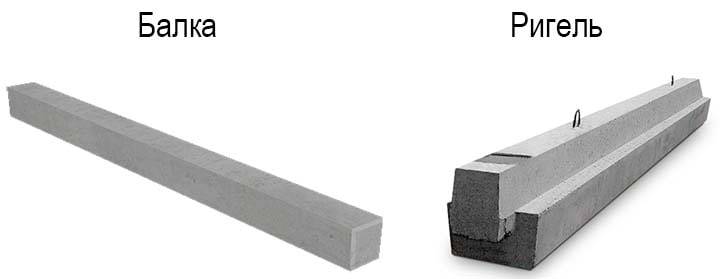

Разница между ригелем и балкой

Где применяется

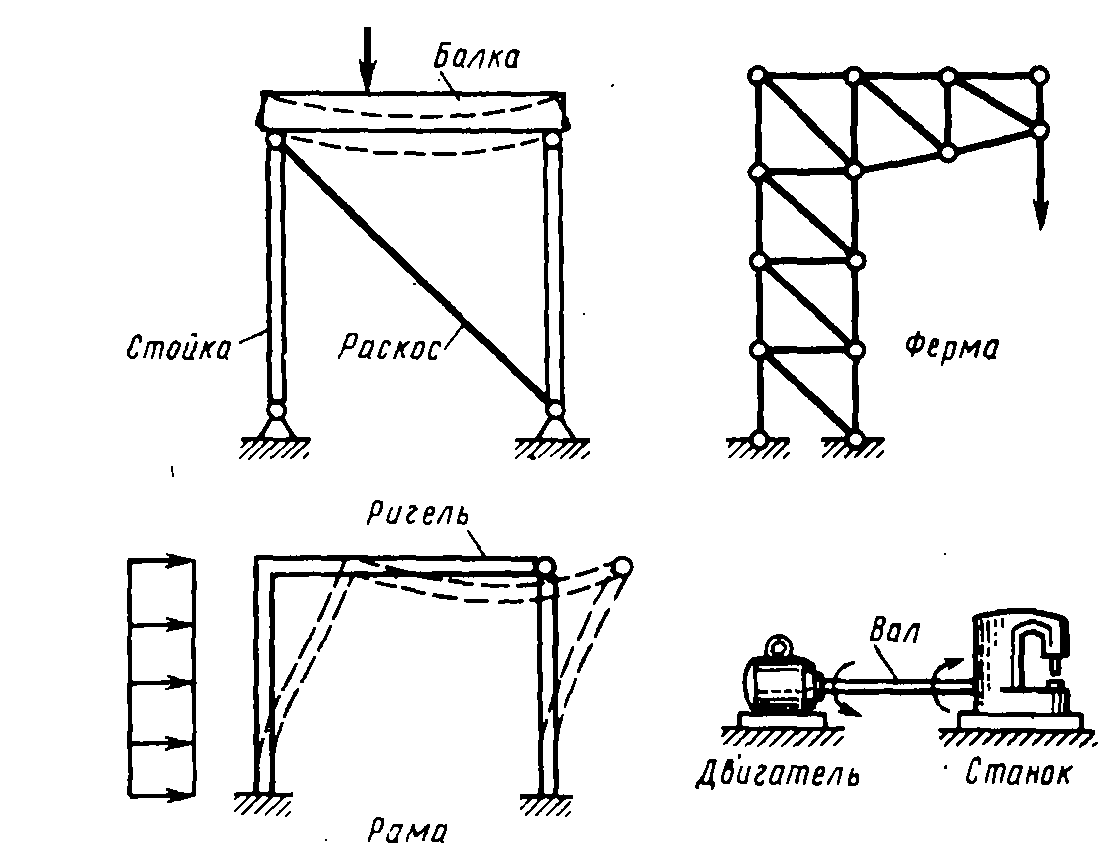

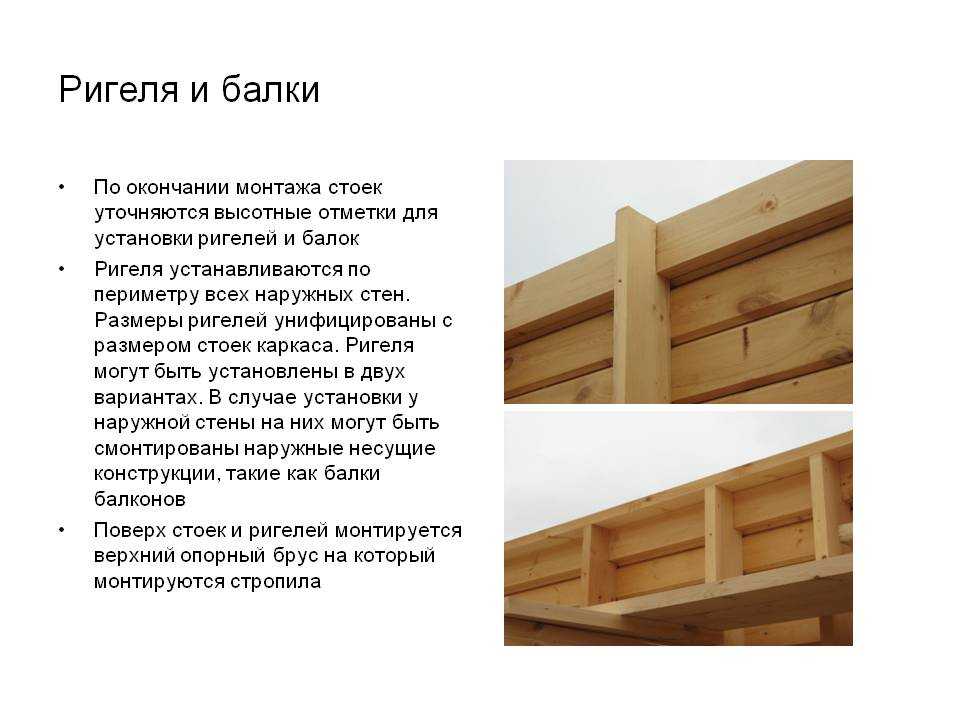

• Соединяет стойки строительных рам.
• В каркасах объединяет между собой опоры, колонны.

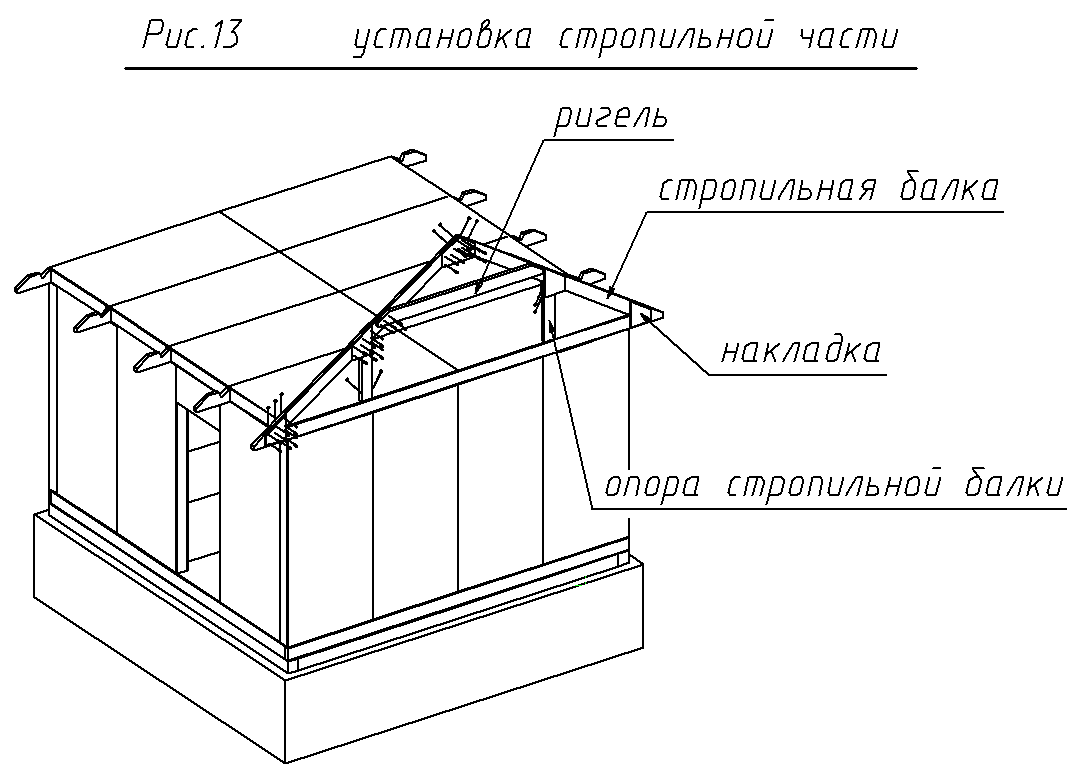

• В стропильной системе — стропила.

  Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

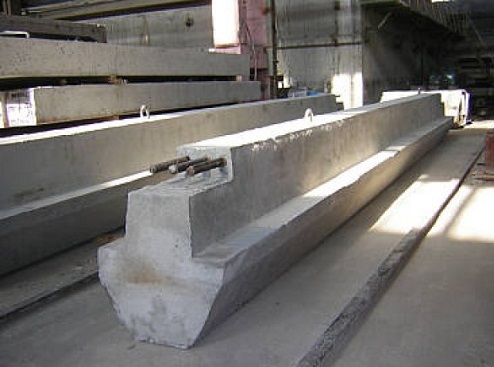

Каким может быть бетонный ригель

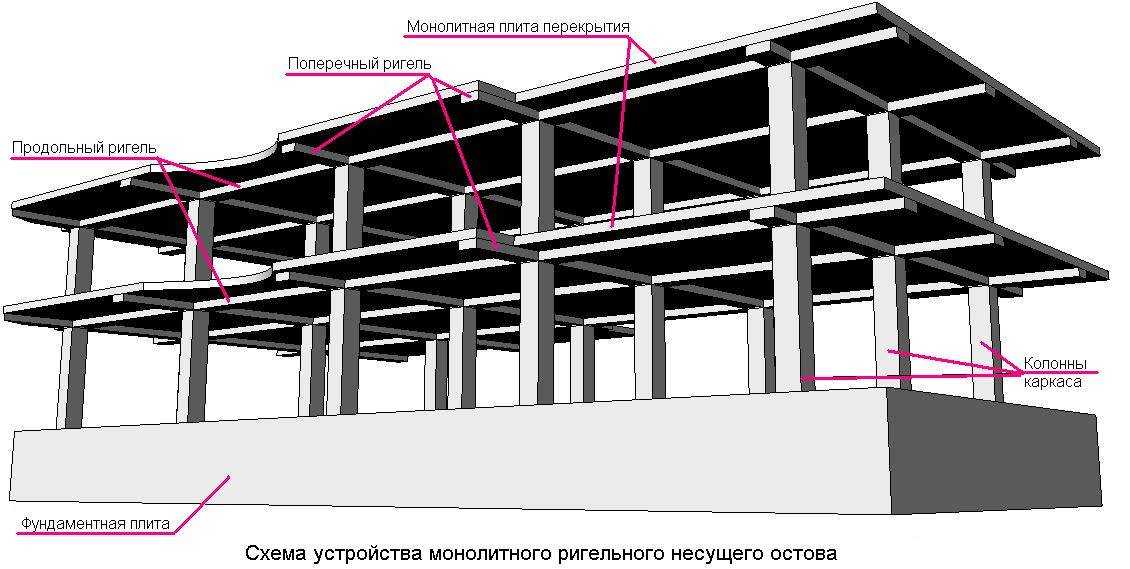

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
  • Для опоры одной плиты:
    • РОП — пустотной;
    • РОР — ребристой.
  • Для лестниц:
    • РЛП — лестничного пролета;
    • РЛР — лестничных клеток.

      Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

• С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
  • для стоек и колонн под укладку плит разного типа:
    • РДР — ребристые;
    • РДП — пустотные;
  • РКП — консольные — для опирания пустотных плит балконов.
• Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
  • РБР — ребристых;
  • РБП — пустотных;
• Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

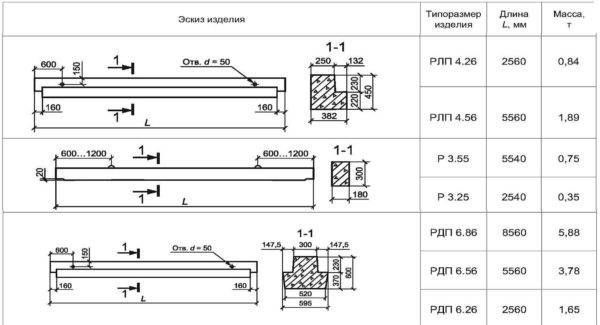

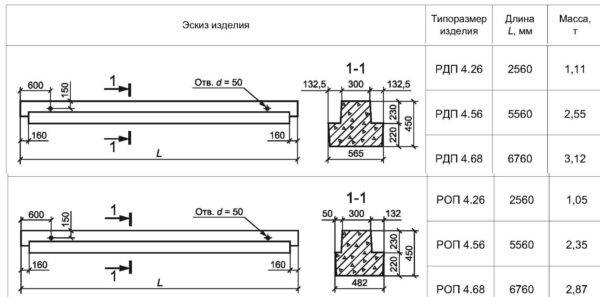

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Материалы и характеристики

Основу их прочности формируют бетоны (тяжеловесные) классов (на сжатие) от В22,5 до В60. Армирование продукции осуществляется металлической стержневой термомеханически упрочненной и горячекатаной арматурой с периодическим профилем, а также арматурными стальными канатами, арматурной сталью упрочненной вытяжки предусмотренных классов и проволокой различной прочности.

Ригель железобетонный должен иметь набранную нормативную прочность бетона, измеренную в трех временных точках: отпускную (70% и 85% в теплое и холодное время соответственно), передаточную, проектную.
Такие изделия имеют высокие показатели морозоустойчивости, сопротивления агрессивным газовым составам, антикоррозионной защищенности, влагонепроницаемости, огнестойкости.

Готовая продукция имеет высокие параметры соответствия по: жесткости, трещиностойкости и прочности. Даже нормируются размеры допусков размещения выпусков арматуры (сваривается с арматурой колонн) на внешней поверхности – не больше 3 мм. Торцевые соединительные пластины и стержни прочно соединяются сваркой с внутренней осевой арматурой.

Ригель в ювелирном деле

Разбираясь с вопросом «Что такое ригель? Где он используются?», неизбежно приходится ознакомиться и с еще одной областью применения этих элементов, довольно необычной в сравнении со сферой строительства. Это и небольшой металлический конус (разумеется, полированный, из закаленной стали) с диаметром не больше четырем сантиметров. Нужен он для того, чтобы выравнивать форму кольца, только изготовленного или отданного в ремонт, а также браслетов и других украшений. Этот же инструмент применяется и для того чтобы изготавливать звенья цепей. Некоторые ювелирные ригели могут быть прямоугольными, овальными и даже квадратными, с мерной шкалой или без нее. Для того чтобы работать с воском, производятся особые ригели, из пластика или дерева.

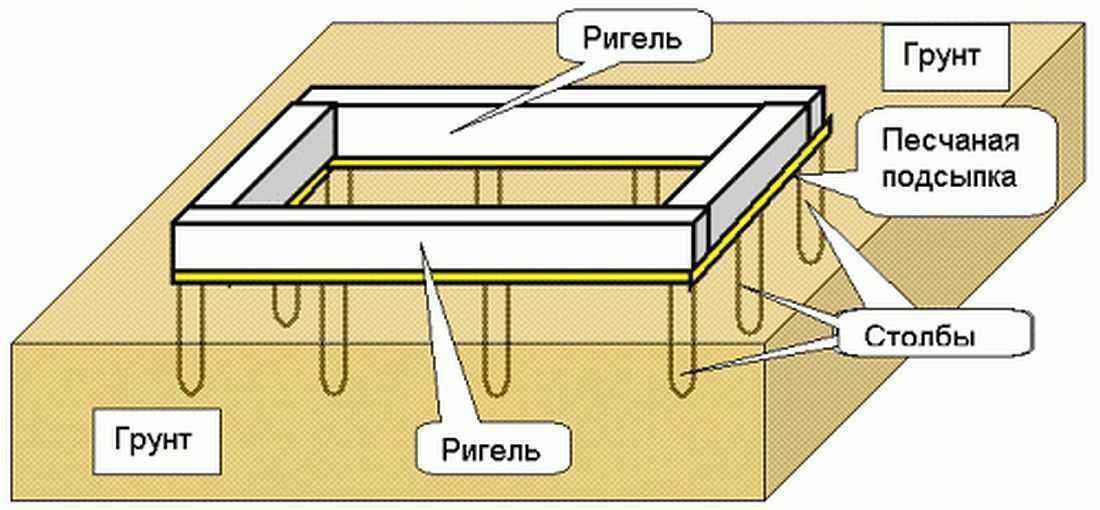

Ригели железобетонные – это линейные несущие элементы строительных конструкций зданий и сооружений, расположенные горизонтально или наклонно, соединяющие вертикальные элементы и служащие опорой для прогонов или плит, устанавливаемых в перекрытиях или покрытиях зданий. Основная задача ригелей – воспринимать вертикальные нагрузки, которые передаются плитами перекрытий, распорками, и передавать эти нагрузки на колонны. Ригель соединяет стойки в рамах, в каркасах – опоры, а в крышах – стропила. Промышленное строительство устанавливает, что ригели также соединяют стойки, колонны и другие вертикальные элементы как жестко, так и шарнирно. Ригели применяются также при строительстве или реконструкции линий электропередач, с целью увеличения сопротивления стоек опор на опрокидывание и укрепления поверхности фундаментов этих опор.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

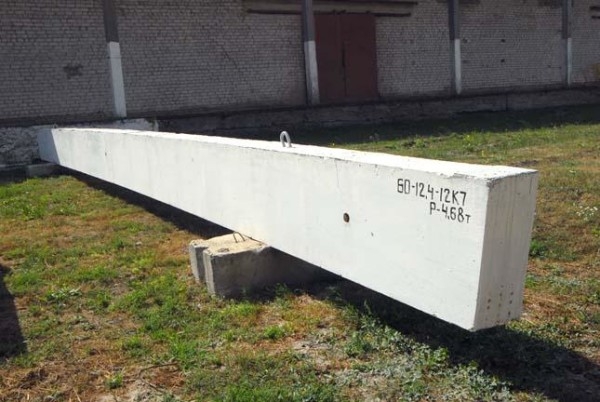

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

• используется качественный прокат, прошедший термическую закалку;
• арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
• в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

• прямоугольную, без выступов (без полок);
• с одной полкой (Г образные, однотавровые);
• с двумя полками (Т образные, двутавровые).

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеляМаркировкаНазначениеС одной полкой (однополочные)РО

РОП

РЛП

РОР

Опоры для многопустотных (РОП)

Лестничные пролеты (РЛП) Ребристые плиты (РОР)

ДвухполочныеРД

РДП

РДР

Плиты перекрытия Металлоконструкции

Многопустотных плиты (РДП),

Ребристые плиты (РДР)

Прямоугольные, без полокР прямоугольная

РБ бесполочная

РБП

РБР

Соединения опор Мнопустотных плит (РБП)

Ребристых плит (РБР)

Балконные или консольныеРКПКонсольных конструкцийПредлагаем ознакомиться  Гортензия дуболистная сноу квин

Это маркировка по ГОСТ 18980-90.  Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

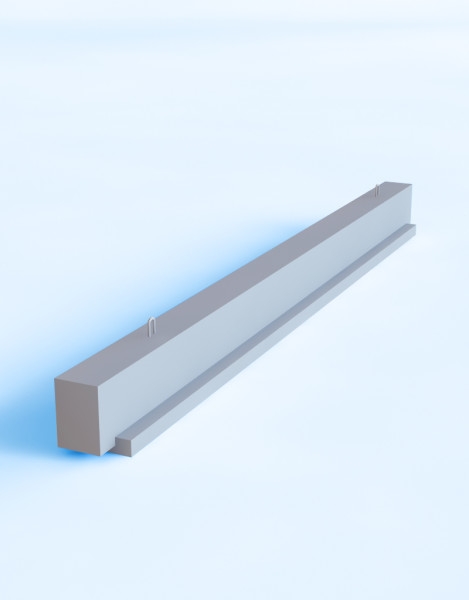

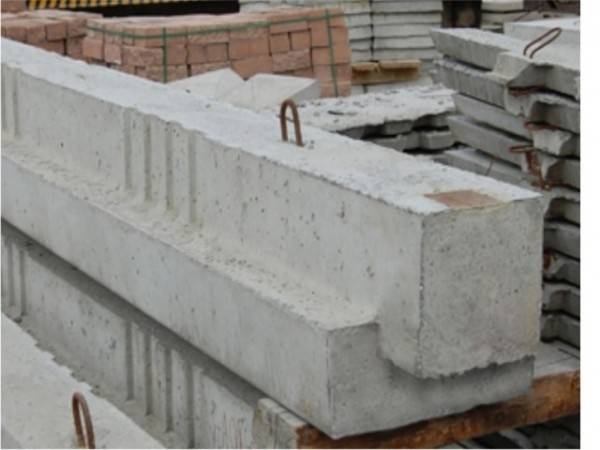

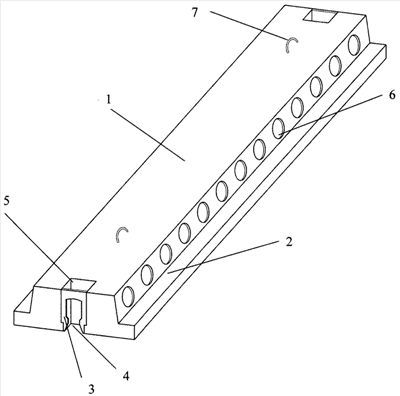

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

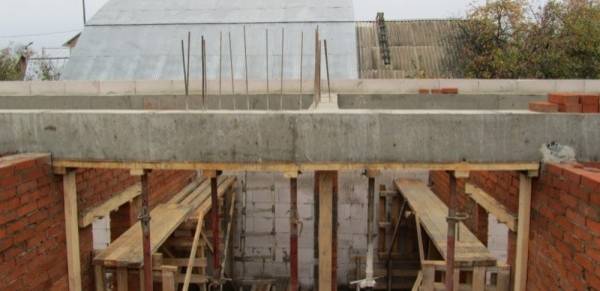

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• • горячекатаную;
  • укрепленную термомеханическими воздействиями.

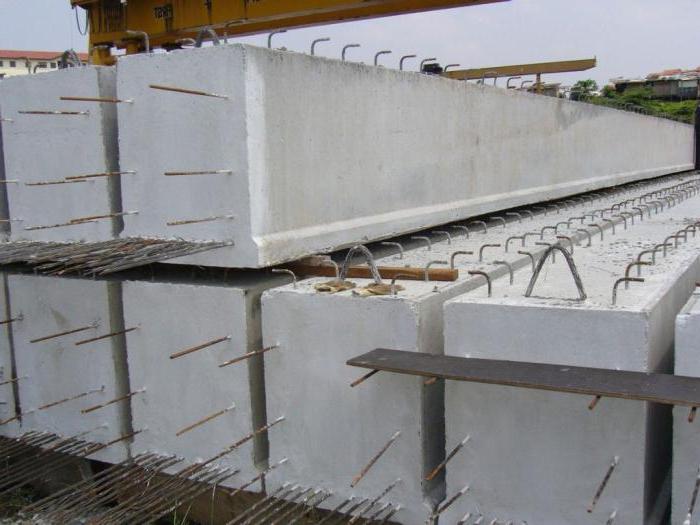

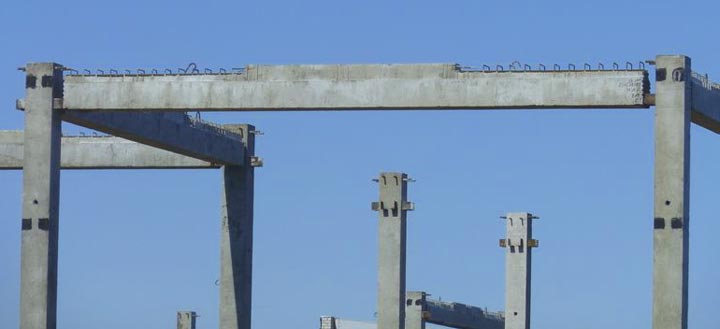

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

крайние пролеты помещений.

Цена зависит от размеров. Двухполочный Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов. Бесполочный Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

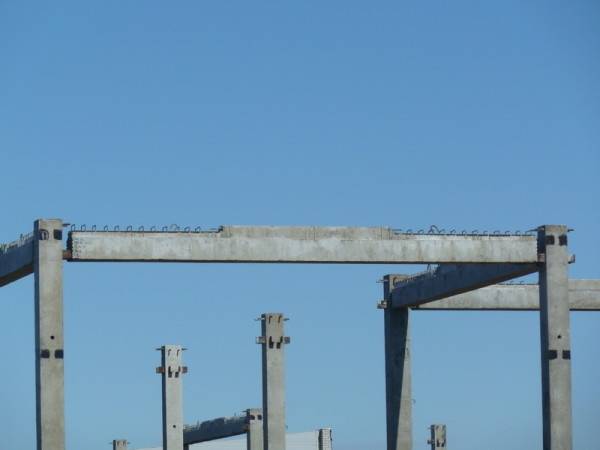

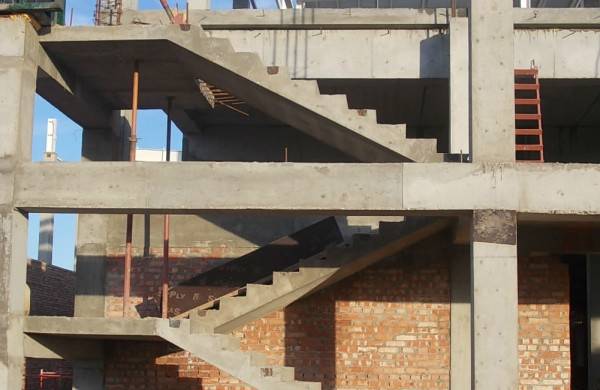

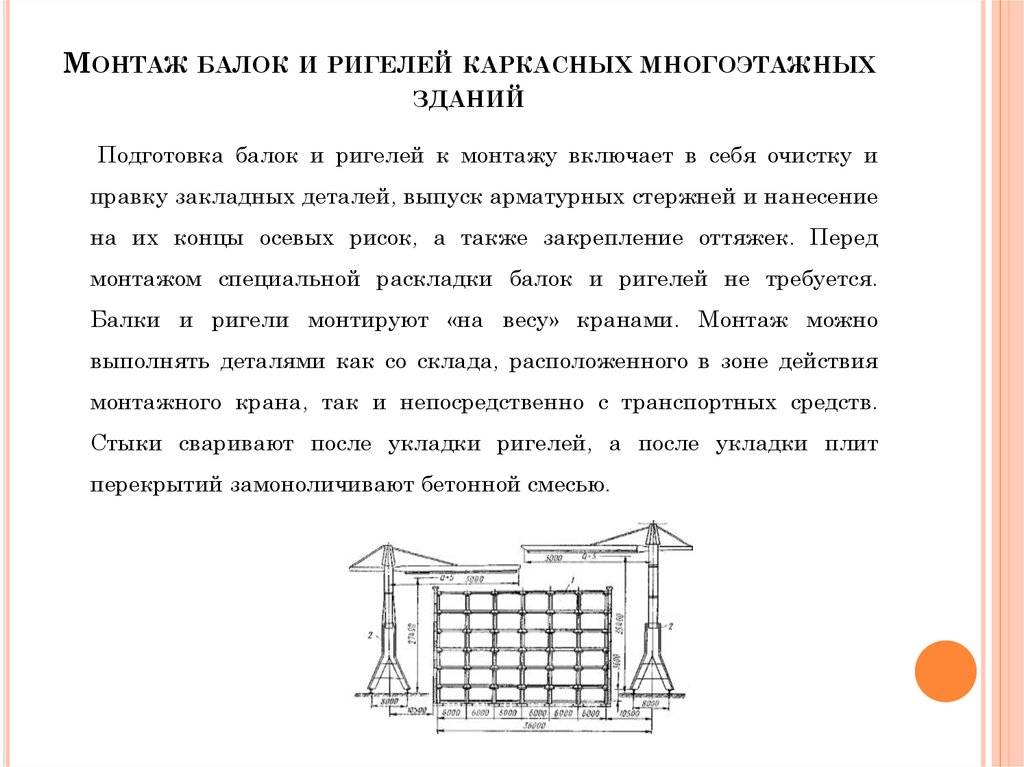

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

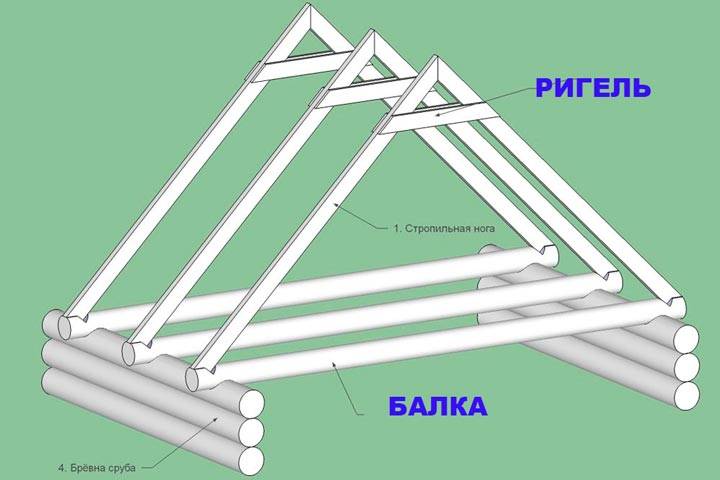

Разница между балкой и ригелем

Основы балки и ригеля

Балки — это горизонтальные элементы и один из наиболее часто проектируемых элементов конструкции, обычно предназначенные для несения распределенных нагрузок, таких как параллельные стены или притоки систем пола и крыши. Это структурный элемент, способный выдерживать нагрузки, главным образом, за счет изгиба, который используется для поддержки в строительных проектах. Балка, которая поддерживает другие балки, обычно называется балкой, однако, это все равно балка. Балка поддерживает меньшие балки и выступает в качестве основной горизонтальной опоры конструкции, предназначенной для восприятия основных сосредоточенных нагрузок, таких как колонны или реакции балок.

Размер балки в сравнении с балкой

Основное различие между балкой и прогоном заключается в размере этих элементов. В строительстве балки часто называют балками, а балки являются основной горизонтальной несущей конструкцией для более мелких балок. Таким образом, можно сказать, что все балки являются балками, но не все балки обязательно являются балками. И те, и другие являются изгибаемыми элементами, отличающимися в первую очередь способом нагружения. Если это главная структурная опора, состоящая из более мелких балок, то это балка. Однако в Кодексе нет строгих правил относительно размеров, которые отличают балку от балки.

Типы балки и ригеля

В машиностроении балки делятся на несколько типов в зависимости от многих факторов. Исходя из типа опоры, балки в основном классифицируются на следующие типы: Просто поддерживаемые, фиксированные, непрерывные, консольные и ферменные. По геометрии балки могут быть классифицированы на прямые, изогнутые и конические. По форме поперечного сечения балки делятся на двутавровые, тавровые и С-образные. Балка обычно используется для обозначения стальной балки. Двутавровые балки являются наиболее распространенным типом балок, используемых при строительстве мостов. Коробчатые балки в основном используются при строительстве надземных мостов и эстакад.

Функциональность балки в сравнении с балкой

И балки, и прогоны — это горизонтальные элементы, предназначенные для поддержки конструкций за счет единственного отклоняющего фактора — изгиба. Балки поддерживают структурную целостность зданий, в основном жилых, и могут быть найдены в полах, стенах, потолках, крышах и настилах. Балки являются выбором конструктивных элементов из-за их невероятной несущей способности при любых условиях. Балки в основном поддерживают меньшие балки и обычно используются для строительства мостов и эстакад, поскольку они способны выдерживать очень большие нагрузки. Балки в основном используются в виде коробчатых или Z-образных элементов в качестве балочных мостов, которые являются наиболее распространенным и простым типом мостов, используемых в строительстве.

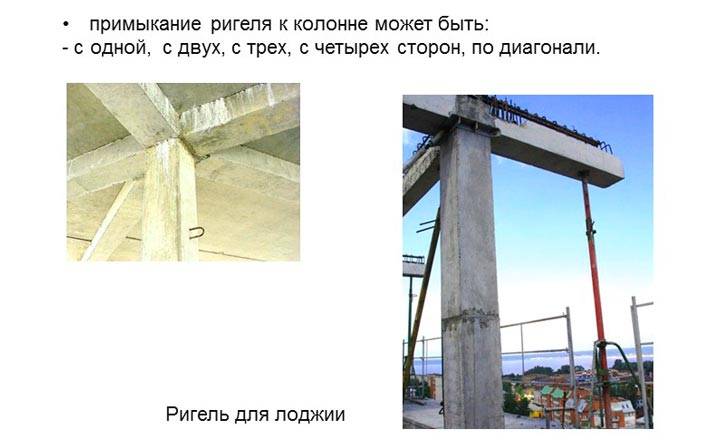

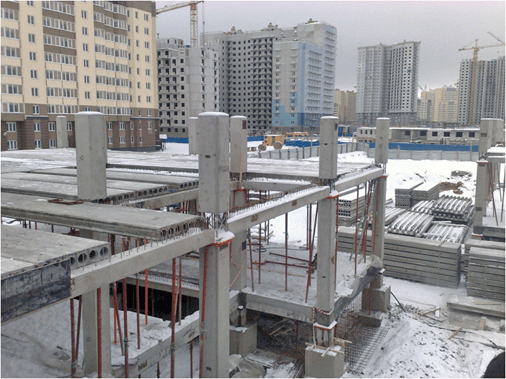

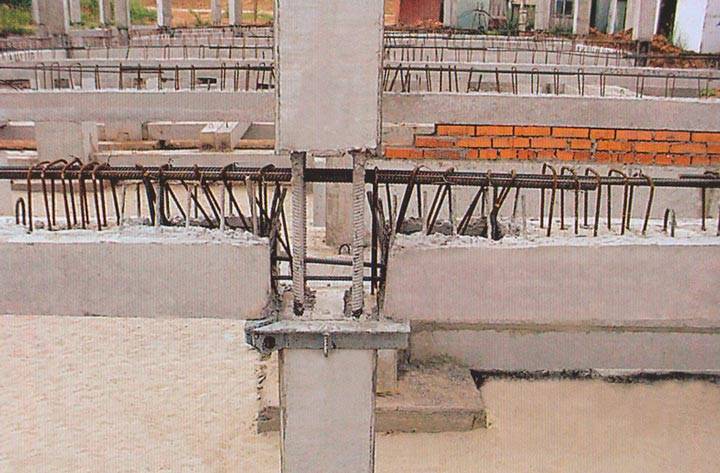

Соединение «ригель-колонна»

В современном строительстве колонны используются для возведения жилых, нежилых и промышленных зданий. Этот способ строительства позволяет получить максимальное количество свободной площади и не зависит от этажности здания. Это так называемая каркасная застройка. Колонны выпускаются из железобетона, конструктивно они бывают двухконсольными, одноконсольными и безконсольными. Соединение ригеля и балки происходит через консоли. Соединение происходит с помощью конструктивных особенностей ригеля и колонны, а также металлических закладных, заключенных в железобетонные элементы соединяемых опор. Монтируется соединение «ригель-колонна» укладкой концов ригеля на соединительные штыри колонны. Для упрочнения соединения его дополнительно бетонируют, добиваясь монолитности конструкции.

Соединение «ригель-колонны» позволяет возводить здания любой высоты и большой площади. Однако в этом варианте строительства есть свои недостатки: достичь идеально ровного горизонтального положения в стыке нескольких колонн посредством поперечных ригелей редко удается, из-за чего случаются перекосы, и надежность здания оказывается под угрозой.

Строительство имеет в арсенале конструкционные элементы, которые позволяют возводить ажурные здания. Одним из важнейших изделий являются железобетонные ригели, принимающие на себя вес плит перекрытий многоэтажных строений. От их качества и характеристик зависят надежность и долговечность зданий. Конструкционные особенности этой железобетонной продукции разнообразны, поэтому не всегда удается увидеть принципиальные различия между балкой и ригелем.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

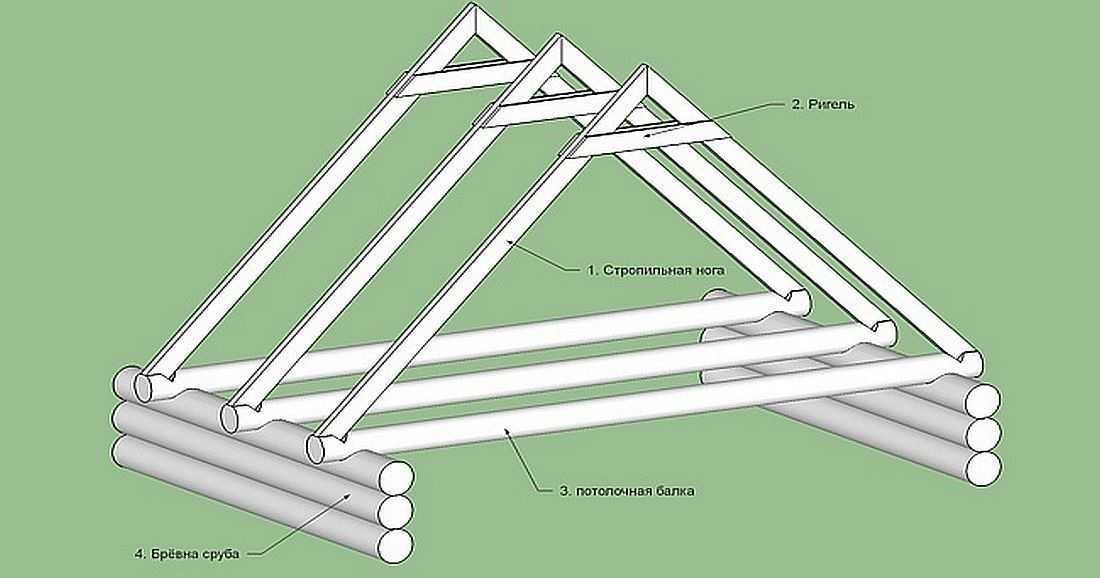

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

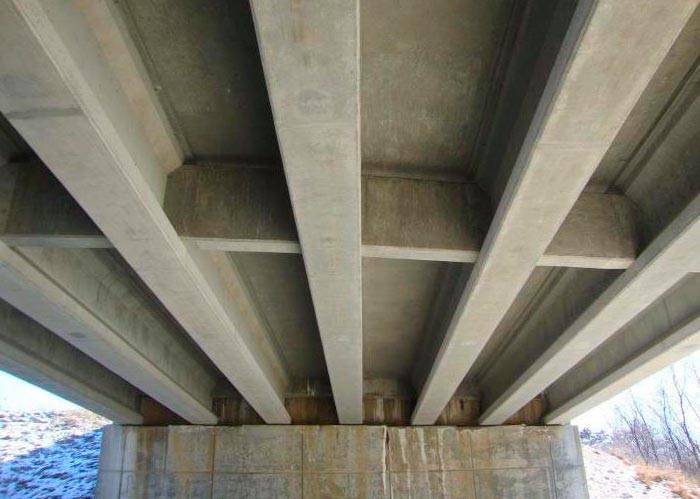

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Отличие ригеля от балки

Строительная индустрия развивается активно, что увеличивает количество новых терминов с каждым днем. Их правильное применение зависит в большей мере не от того, как мы их понимаем, а чем названия отличаются между собой в практическом применении.

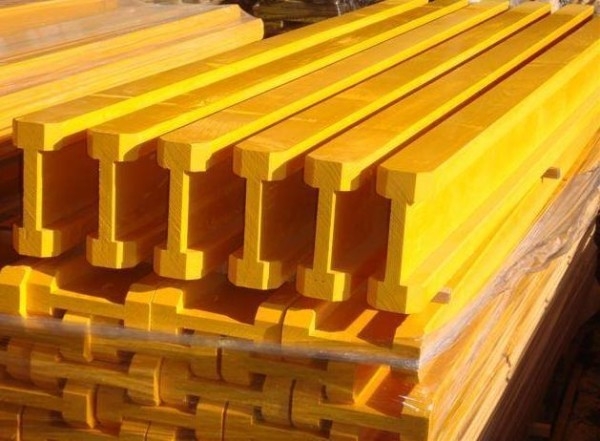

Двутавровый ригель для опалубки перекрытий

Очень жаль, что не только люди, далекие от строительной сферы, но и инженеры часто попадают в тупик, особенно в том случае, когда их спрашивают о разнице между балкой и ригелем. Она действительно есть и нельзя на это закрывать глаза. Данный раздел раскроет ответ на этот сложный технический вопрос.

Что это такое

Выше мы узнали, что ригелем называют горизонтальный опорный элемент. К нему пристраиваются другие несущие конструкции, и его основной функцией является распределение нагрузки стропил на балки. Он может быть изготовлен из разных материалов, в том числе и из железобетона, от чего в итоге и зависит его форма.

Ригель считается основой будущего каркаса

Балкой называют конструкционный строительный элемент, главной функцией которой является работа на изгиб. Она является несущей конструкцией, которую чаще всего изготавливают из древесины или металла.

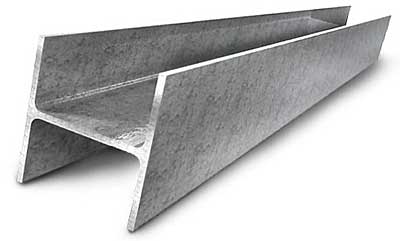

Двутавровая металлическая балка

Давайте сравним

Итак, мы выяснили понятия, теперь давайте определим, в чем же собственно разница между ними и почему категорически нельзя заменять одно другим.

Вы можете ригель назвать балкой, однако примите во внимание то, что он станет несущим элементом, установленным горизонтально. Тем самым у вас он станет несущей балкой, являющейся основой будущего каркаса, который возводится именно с помощью балок

Использование ригеля в качестве несущего элемента

Так как они работают на изгиб, с их помощью возводят не только чердачное помещение, но и межэтажные перекрытия. В этом и есть одно из отличий, так как ригель является стержнем строительной конструкции, в то время как балка используется для создания каркаса.

Поэтому сфера использования первого гораздо шире, из-за того, что он считается основным элементом строительного процесса. Балки же применяют лишь как элемент покрытия или перекрытия. Данная особенность еще связана с тем, что они могут быть только металлическими или деревянными, а вот ригель – еще и из железобетона. Это существенно расширяет сферу его применения.

Следует также отметить, взяв за основу процесс строительства и его терминологию, что балка все таки самостоятельный конструкционный элемент, размеры которого при проектировании тщательно рассчитываются. Ригель же часть рамы, жестко связанной со стойками, так что в процессе проектирования расчет не производится.

Если брать во внимание данные сведения, понятие балки предстает перед нами в более широком свете, а вот назначение ригеля определено четко и не изменяется в зависимости от условий. Мы подошли к тому, что можем сказать:

Мы подошли к тому, что можем сказать:

• балка – широкое понятие;
• ригель – является балкой, но выполняет узкоспециализированную функцию.

Изготовленный своими руками ригель выполняет функцию балки

Подытожим наши исследования:

3. Является частью опорной рамы, которая тесно связана со стойками.

4. У него широкая сфера применения.

5. Изготавливается из дерева, металла и железобетона.

6. Стержень любой конструкции. Балка 1. Основная работа — на изгиб.2. Ее назначение — перекрытие строительных конструкций.

3. Это – самостоятельный расчетный и строительный элемент.

4. Бывает из металла и дерева.

5. Основа для создания каркаса.

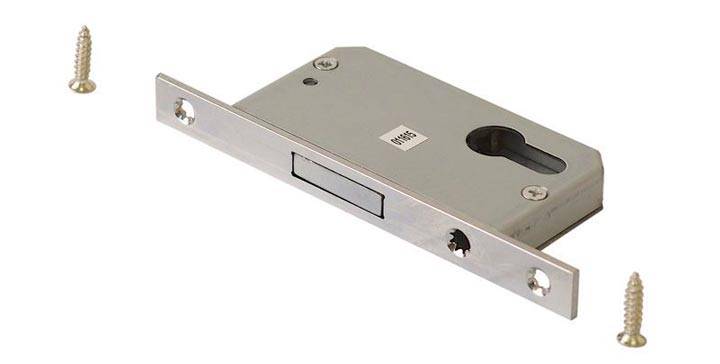

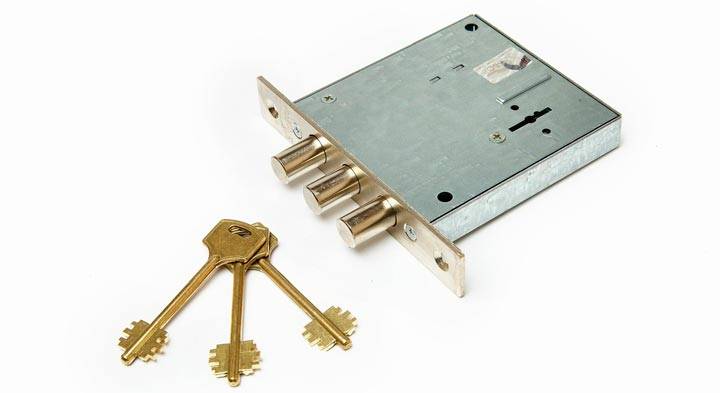

Ригель как часть замка

Когда закрывается дверь, ключом делается поворот и появляется запирающий штырь. Прочная запорная часть – это ригель замка. На Руси, когда только возникла необходимость запирать двери, появились и первые заморские замки с выдвижной частью. Далеко не все могли приобрести сложную новинку, но стали использоваться засовы разной сложности, их тоже назвали ригелями. То есть ригель – это металлический штырь или несколько штырей, плотно закрывающие дверь.

Современные дверные замки вмещают от двух до шести круглых ригелей, чем их больше, тем лучше и надежнее запирающая надежность замка. Надежность ригельного запора зависит от металла, из которого он изготовлен. Лучшим материалом считается сталь

Здесь важно, чтобы ответная часть в дверной коробке и сама коробка также были сделаны из высокопрочных материалов и надежно смонтированы. Самый простой ригель – это одинарный, прямоугольной формы

Такой вид замка практически отжил в наших реалиях и скоро станет раритетом.
