Чем отличается проектная документация от рабочей документации в строительстве

Требования к проектной документации

Во избежание ошибок и повторной экспертизы важно соблюдать требования, которые предъявляются к проектной документации. Они касаются не только технической части, но и оформления

Общие правила:

На титульном листе указывается название проекта, ФИО разработчика и пользователя. Прописываются данные лицензии или договора, место и год оформления, делаются пометки о составлении и согласовании.
При наличии двух и больше частей обязательно наличие оглавления.
Проект сопровождается рефератом с указанием списка ключевых слов, данных об объеме проекта, количестве таблиц и приложений, данных о сметной стоимости работ.
Таблицы нумеруются арабскими цифрами и входят в общую нумерацию.
Список источников приведен в виде текстового приложения к проекту. Они делятся на неопубликованные и опубликованные.
Приложения к проекту составляются в виде продолжения документа или в качестве самостоятельной составляющей.
На графических элементах проекта прописывается номер, масштабы, название организации (исполнителя). На схемах ставится подпись уполномоченных лиц. Условные обозначения указываются на каждом приложении или отдельном листе. Они должны соответствовать условным знакам, соответствующих картографических документов.

Проектная документация в бумажном виде:

прошивается;
нумеруется арабскими цифрами (с учетом титульного листа).

Номер на первом листе не ставится.

Проект в электронной форме подается с применением ЭЦП, позволяющей идентифицировать заявителя. Это полноценная замена «ручной» подписи. Для получения ЭЦП нужно обратиться в один из удостоверяющих центров. Наименования электронной документации и каталогов должны совпадать по названию с информацией на бумажной версии. Допускается указание не больше 150 носителей. Проект наполняется файлами с расширениями DOC, DOCX, RTF и другими.

Графические приложения, которые входят в состав проекта, объединяются в дополнительную папку. Таблицы могут оформляться в качестве отдельных файлов DOC, RTF, XLS и других. Допускается составление плана выполнения работ в привязке к определенным датам календаря. Документы, которые находятся в приложении к проекту, в подписи не нуждаются.

Файлы заявки на экспертизу и открытого сертификата ЭЦП записываются на накопитель и также не подписываются.

рабочая проектно сметная документация

Рабочая проектно-сметная документация является одной из важнейших составляющих процесса строительства здания. Эта документация включает в себя проектные решения и сметные расчеты, которые определяют стоимость строительства и позволяют оптимизировать затраты на проект.

Проектирование здания начинается с разработки концепции, которая включает в себя архитектурный облик здания, его функциональное назначение и основные технические параметры. После этого разрабатывается предварительный проект, который включает в себя более детальное описание конструкций, инженерных систем и отделки здания.

После утверждения предварительного проекта начинается разработка рабочей проектно-сметной документации.В этой документации определяются все необходимые технические решения, которые будут использоваться при строительстве здания.Это включает в себя выбор материалов, технологий, инженерных систем и прочих параметров

Рабочая проектно-сметная документация (РПСД) является важнейшим компонентом процесса проектирования зданий. Это документ, который включает в себя все необходимые планы, чертежи, спецификации и сметы, необходимые для строительства здания.

РПСД составляется на основе проектной документации, которая разрабатывается на предшествующем этапе. Она содержит подробное описание всех конструкций, инженерных систем, отделочных материалов и других элементов здания. Рабочая проектно-сметная документация позволяет точно определить объемы работ, затраты на строительство и сроки выполнения проекта.

Основные элементы РПСД:

Планы и чертежи здания, включая планы этажей, фасады, разрезы и другие детали.
Технические условия и спецификации на материалы и оборудование, используемые при строительстве.
Смета на строительство, которая включает в себя расчеты затрат на материалы, работы и оборудование, а также расчеты на затраты на проектирование и надзор за строительством.
Разрешительная документация, необходимая для начала строительства, такая как разрешение на строительство, согласования с государственными органами и т.д.

Рабочая проектно-сметная документация позволяет оптимизировать процесс строительства здания и уменьшить затраты на строительство. Она также помогает контролировать выполнение работ и предотвращать возможные ошибки и недочеты.

Компания, оказывающая услуги проектирования зданий, должна обладать необходимыми знаниями и опытом в области составления РПСД.

Рабочая проектно-сметная документация является одним из важнейших элементов проектирования и строительства зданий. Она включает в себя различные документы, которые необходимы для реализации проекта в жизнь.

Рабочая проектно-сметная документация включает в себя проектную документацию, сметную документацию и рабочую документацию. Проектная документация включает в себя все необходимые чертежи, схемы и спецификации, которые необходимы для реализации проекта. Сметная документация включает в себя расчеты затрат на строительство и материалы, а также расчеты затрат на эксплуатацию здания. Рабочая документация включает в себя инструкции и рекомендации по строительству и эксплуатации здания.

Рабочая проектно-сметная документация является необходимым элементом при строительстве зданий любого типа и масштаба. Она позволяет определить все необходимые материалы и оборудование для строительства, а также определить сроки и затраты на строительство. Рабочая проектно-сметная документация позволяет контролировать ход строительства и проводить необходимые корректировки.

Компания, оказывающая услуги проектирования и обследования зданий, должна иметь высококвалифицированных специалистов, которые могут разработать рабочую проектно-сметную документацию для любого типа здания. Компания должна обладать необходимым оборудованием и технологиями для проведения проектирования и строительства.

В итоге, компания, оказывающая услуги проектирования и обследования зданий, должна иметь высококвалифицированных специалистов и необходимое оборудование для разработки рабочей проектно-сметной документации. Она позволяет обеспечить высокое качество проектирования и строительства зданий, а также оптимизировать затраты на строительство и эксплуатацию здания.

Кто имеет право разрабатывать документацию

Составление техдокументации на строительство выполнять могут юридические организации или индивидуальные предприниматели, которые имеют все необходимые лицензии и допуски на проведение таких работ.

Организация или ИП, выступающая генеральным проектировщиком, при подготовке документации вправе привлекать других специалистов или все проектировочные мероприятия выполнять самостоятельно.

Если застройщик является членом СРО по архитектурно-строительному проектированию, то он имеет право самостоятельно разрабатывать проект.

Важным моментом является и то, что проектировщик несет полную ответственность за соответствие документации установленным техническими регламентами требованиям и ее качество.

О составе проектной и рабочей документации

О составе проектной документации

Исходя из статьи 48 Градостроительного кодекса России, под проектной документацией понимается набор документов, содержащий тексты, схемы и карты.

Постановление Правительства РФ №87 и принятый ГОСТ Р 21.1101-2013 «Национальный стандарт Российской Федерации. Система проектной документации для строительства. Основные требования к проектной и рабочей документации» определяют следующий состав проектной документации:

Текстовые и графические материалы, включаемые в том, в общем случае комплектуют в следующем порядке:

обложка;
титульный лист;
содержание тома;
ведомость «Состав проектной документации»;
текстовая часть;
графическая часть (чертежи и схемы).

О составе рабочей документации

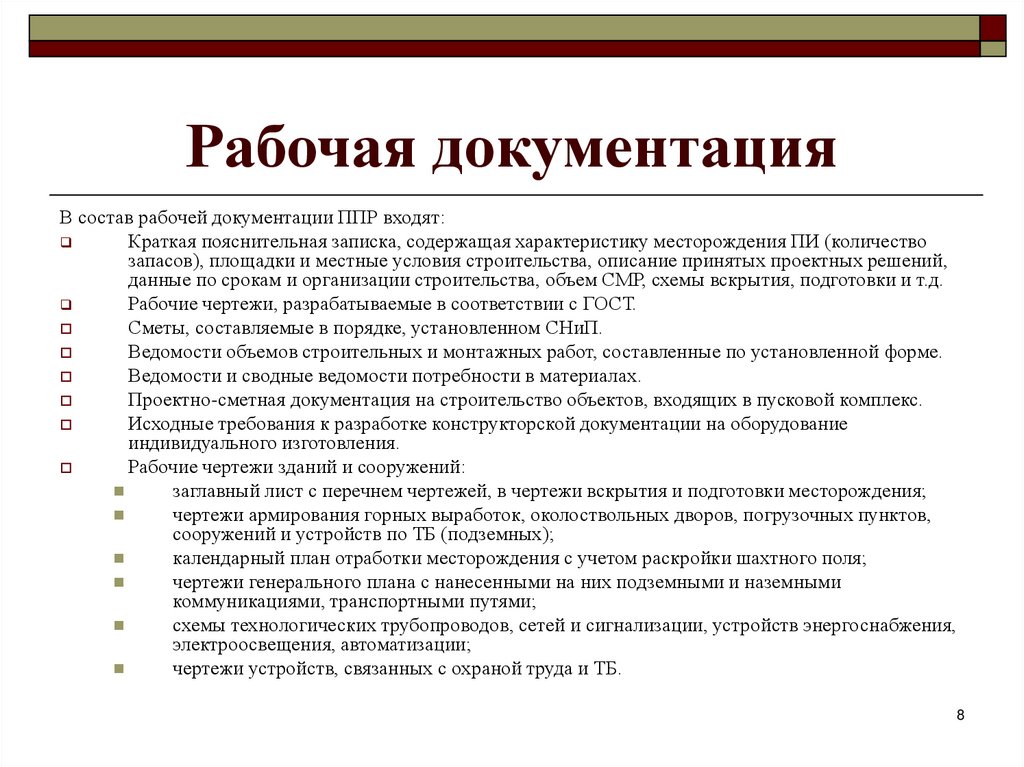

Рабочая документация, исходя из Постановления Правительства РФ № 87 от 16 февраля 2008 года, — это пакет документов, разрабатываемый для того, чтобы было возможно внедрить и соблюсти решения, отраженные в проектной документации в процессе строительства. Ее содержание и состав определяется в большей степени потребностями заказчика, исходя из того уровня детализации составных частей проектной документации, который ему и монтирующим организациям нужен и указывается в проектировочном задании.

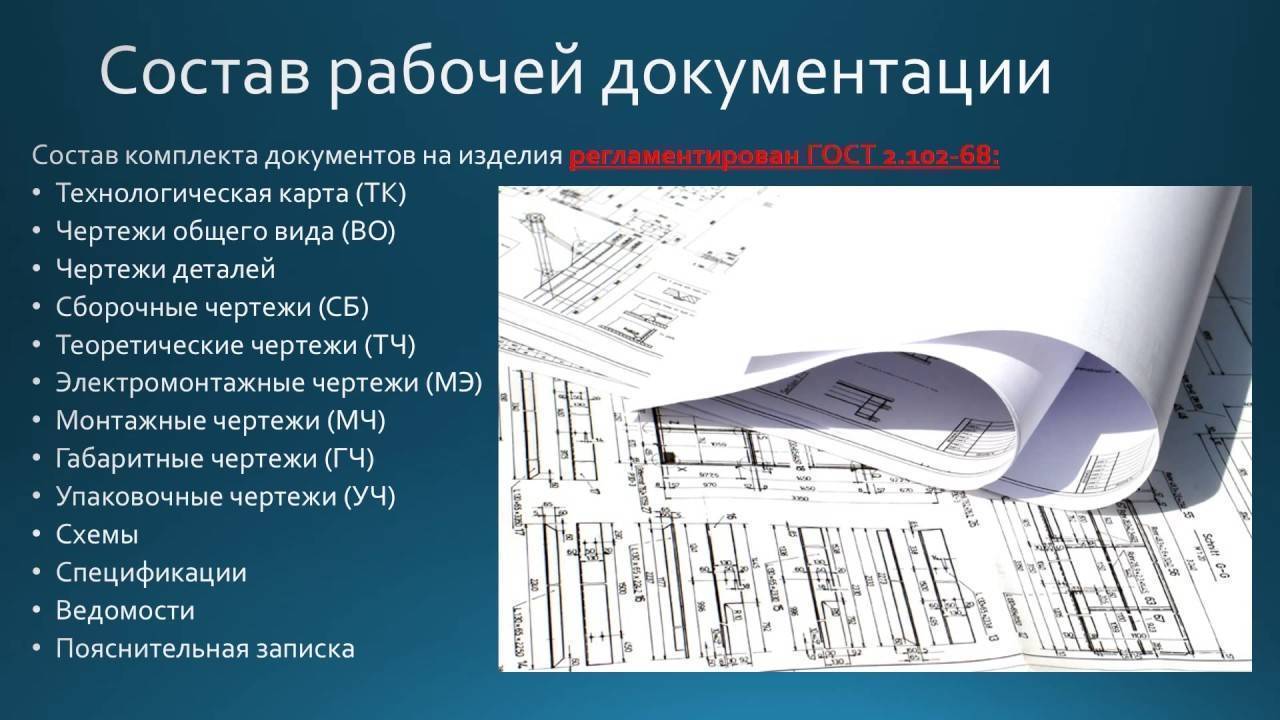

ГОСТ Р 21.1101-2013, пункт 4.2.1. определяет состав рабочей документации так: рабочие чертежи и прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

По нашему мнению, в общем случае, для данного этапа работ над проектом, проектная документация, должна быть дополнена:

деталировками узлов;
чертежами нетиповых изделий;
спецификацией на оборудование и материалы.

Откуда взялись эти понятия «проектная документация» и «рабочая документация»?

Понятия «проектная документация» и «рабочая документация» содержатся в нормативных и регламентирующих документах, которые определяют, в том числе, и объем, содержание проектной документации.

А что еще такое «проект» и «рабочий проект», стадия «П» и стадия «Р»?

Среди проектировщиков «проектную документацию» называют просто проектом, а «рабочую документацию» — рабочим проектом или «рабочкой».

Также специалисты называют «проектную документацию» проектом стадии «П», а «рабочую документацию» или рабочий проект — проектом стадии «Р».

Иногда говорят «проект Р-стадии», «проект П-стадии», «проект стадии РД» и так далее. Все эти словосочетания и определения детализации проектной работы имеют общие корни с Проектной и Рабочей документацией.

Стадии «П» (проектная) и «Р» (рабочая) — это обозначения проектов в документации по ГОСТ, принятые на чертежах.

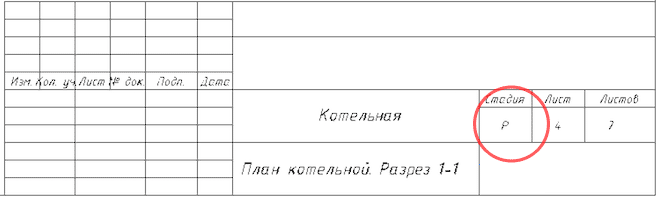

На чертежах проекта в графе «Стадия» указывается «П» или «Р»

То есть, получается, что это слова-синонимы, которые обозначают одно и то же:

Проектная документация, проект, стадия «П»?
Рабочая документация, рабочий проект, стадия «Р»?

Да, у нас на сайте в услугах проектирования инженерных систем принято так:

Проектная документация = проект = стадия «П» = проект стадии «П» = ПД и так далее и тому подобное
Рабочая документация = рабочий проект = стадия «Р» = проект стадии «Р» = РД и так далее и тому подобное

А можно узнать подробнее о деталях разработки рабочей документации или рабочего проекта, то есть проекта стадии «Р» по инженерным системам?

На нашем сайте представлена подробная информация об услугах проектирования и разработке рабочего проекта инженерных систем.

Если есть еще вопросы, то звоните +7 (495) 740-22-49.

Наиболее интересные новые вопросы и ответы на них будут публиковаться на этой странице ниже.

Разница между рабочей и проектной документацией

Рабочая и проектная документация являются важными инструментами в процессе реализации проектов. Однако, они отличаются друг от друга по своей структуре, содержанию и целевой аудитории.

Рабочая документация – это совокупность документов, которые используются для выполнения работ и решения конкретных задач в ходе проекта. Она является оперативной и включает в себя различные инструкции, схемы, расчеты, спецификации и технические описания. Рабочая документация обычно создается и используется сотрудниками проектной команды внутри организации. Ее главная цель – обеспечить согласованность и точность выполнения работ на различных этапах проекта.

Примеры рабочей документации:

Техническое задание;
График работ;
Схемы электрических соединений;
Спецификации материалов и оборудования;
Чертежи и схемы;
Технические описания и инструкции по монтажу и наладке.

Проектная документация – это совокупность документов, созданных в процессе планирования и разработки проекта. Она представляет собой описательную и информационную документацию, которая позволяет оценить физическую реализуемость и экономическую эффективность проекта. Проектная документация служит основой для принятия решений, привлечения финансирования и выполнения экспертизы.

Примеры проектной документации:

Бизнес-план;
Технико-экономическое обоснование;
Технический проект;
Смета затрат;
График проекта;
Отчеты о выполнении этапов.

Важно отметить, что рабочая и проектная документация являются взаимосвязанными. Проектная документация создается в начале проекта и служит основой для последующей разработки рабочей документации, а рабочая документация, в свою очередь, вносит изменения и дополнения в проектную документацию

Рабочая документация	Проектная документация
Инструкции и спецификации	Описательная документация
Создается на основе проектной документации	Создается в начале проекта
Обеспечивает согласованность и точность выполнения работ	Оценивает реализуемость и эффективность проекта
Используется внутри организации	Используется для принятия решений и привлечения финансирования

В завершение, рабочая и проектная документация являются неотъемлемой частью процесса реализации проектов. Они взаимодополняют друг друга и выполняют различные функции, при этом обеспечивая эффективность и успешность проекта.

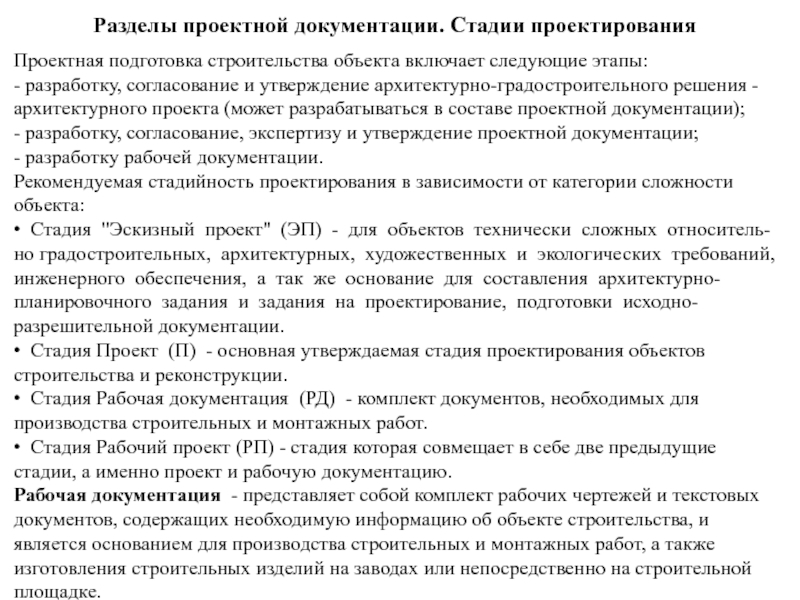

Проектная документация и рабочая документация. Стадийность проектирования

В настоящее время, в связи с вступлением в силу Положения о составе разделов проектной документации и требованиях к их содержанию, утвержденного Постановлением Правительства РФ №87 от 16.02.2008, не предусматривается стадийность проектирования, а вводятся понятия “проектная документация” и “рабочая документация”.

Основным проектным документом является проектная документация, состоящая из текстовой и графической частей. Проектная документация (за исключением некторых случаев) направляется застройщиком или заказчиком на государственную экспертизу и, при наличии положительного заключения государственной экспертизы, утверждается им. Здесь необходимо подчеркнуть, что объем проектной документации, как правило, недостаточен для строительства объекта: в ней отсутствуют необходимые спецификации и требуемая степень детализации. Проектная документация содержит только основные технические решения, позволяющие оценить их безопасность, а так же доказать техническую возможность (а в некоторых случаях – и экономическую целесообразность) реализации инвестиционного проекта.
Для реализации в процессе строительства технических решений, заложенных в проектной документации, разрабатывается рабочая документация, состоящая из текстовых документов, рабочих чертежей и спецификаций оборудования и изделий. Поскольку единого документа, регламентирующего состав и содержание рабочей документации, не существует, при ее разработке необходимо руководствоваться соответствующими стандартами СПДС. Однако Министерство регионального развития РФ в своем письме заявляет, что “объем, состав и содержание рабочей документации должны определяться заказчиком (застройщиком) в зависимости от степени детализации решений, содержащихся в проектной документации, и указываться в задании на проектирование”. На наш взгляд целесообразно требования стандартов СПДС дополнять и конкретизировать в задании на проектирование требованиями заказчика, но при этом обеспечить непротиворечивость этих требований стандартам СПДС.

Поскольку Положения о составе разделов проектной документации и требованиях к их содержанию не содержит требования о разработке рабочей документации только после разработки проектной документации, можно сделать вывод о том, что проектная документация и рабочая документация могут разрабатываться параллельно, но разработка рабочей документации не может предшествовать разработке проектной документации. Отсюда можно дать следующие пояснения относительно стадийности проектирования:

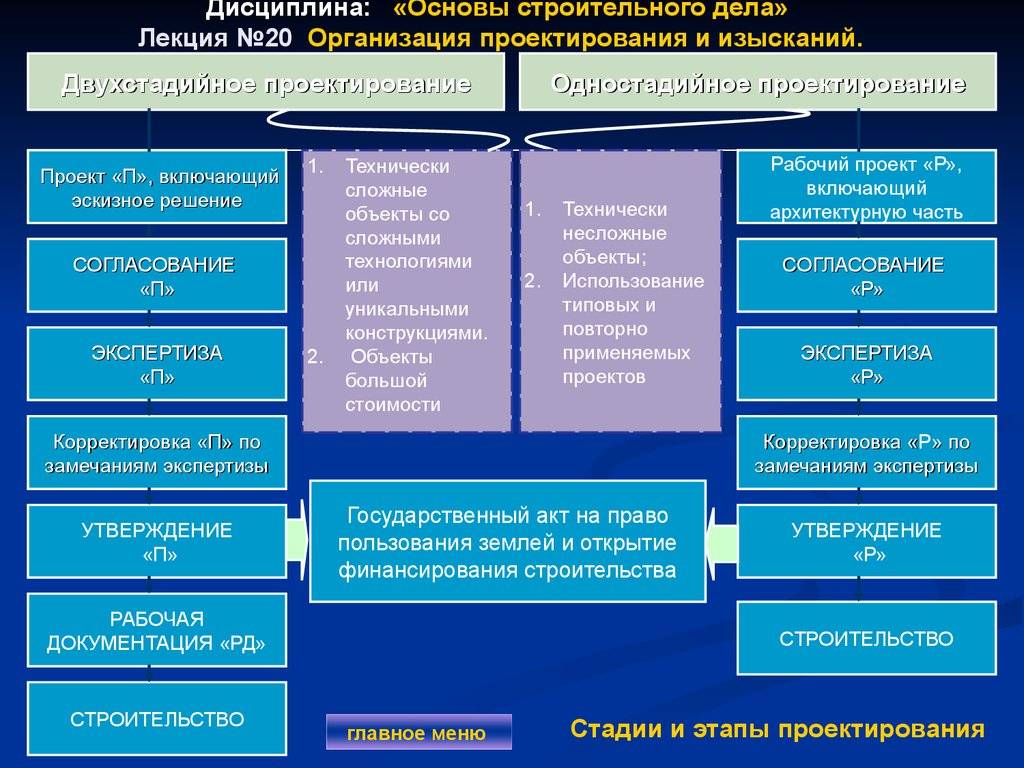

Одностадийное проектирование осуществляется при параллельной разработке проектной документации и рабочей документации. Ранее проектный документ, разрабатываемый при одностадийном проектировании, именовался “рабочий проект” (РП) и состоял из утверждаемой части рабочего проекта и рабочей документации. Эти две составляющие рабочего проекта соответствуют принятым в настоящее время понятиям “проектная документация” и “рабочая документация” соответственно.
Двустадийное проектирование осуществляется при последовательной разработке проектной документации и рабочей документации. Ранее проектные документы, разрабатываемые при двустадийном проектировании именовались “проект” или “ТЭО” (1 стадия) и “рабочая документация” (2 стадия). Эти два проектных документа так же соответствуют принятым в настоящее время понятиям “проектная документация” и “рабочая документация” соответственно.
Трехстадийное проектирование (предпроектное предложение, проект, рабочая документация) – для объектов V, IV категорий сложности и для объектов III категории сложности по индивидуальным проектам, с недостаточным перечнем исходно-разрешительной документации.

подготовка проектной рабочей документации

Подготовка проектной рабочей документации – это один из важнейших этапов проектирования зданий. Она включает в себя разработку подробных чертежей, спецификаций, расчетов и других материалов, которые необходимы для выполнения строительных работ на объекте.

Для того чтобы подготовить проектную рабочую документацию, необходимо провести ряд работ:

Сбор информации. На этом этапе проектировщики собирают все необходимые данные о проектируемом здании: планировку участка, особенности местности, климатические условия, требования и нормы, которые предъявляются к зданиям данного типа.
Разработка концепции. На основе собранной информации проектировщики разрабатывают концепцию проектируемого здания, которая включает в себя планировочные решения, архитектурные и инженерные решения.
Разработка чертежей. На этом этапе проектировщики создают подробные чертежи здания, которые включают в себя планы, разрезы, фасады, конструктивные решения и другие детали.
Разработка спецификаций и расчетов. На основе созданных чертежей проектировщики разрабатывают спецификации материалов и оборудования, а также проводят необходимые расчеты.
Согласование проектной документации. После того как проектная документация готова, она должна быть согласована с заказчиком и соответствующими органами.

Наша компания специализируется на проектировании и обследовании зданий. Мы имеем большой опыт работы и профессиональную команду специалистов.

Проектирование зданий – это сложный и многогранный процесс, который включает в себя множество этапов, начиная от разработки концепции и заканчивая строительством объекта. Одним из главных этапов является подготовка проектной рабочей документации.

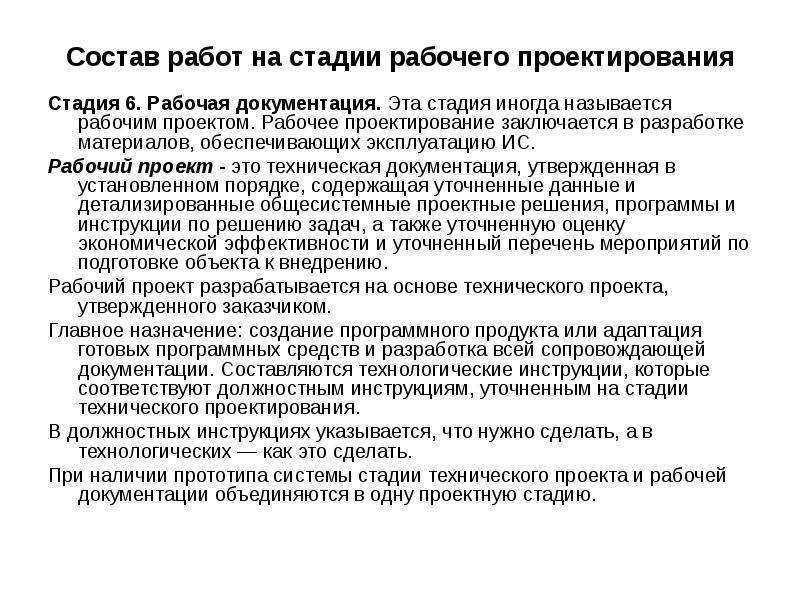

Проектная рабочая документация – это набор документов, который содержит все необходимые сведения о проектируемом здании: от общих чертежей и планов до технических спецификаций и расчетов. В проектной документации должны быть отражены все требования и нормы, которые предъявляются к зданиям данного типа, а также учет особенностей местности, климатических условий и других факторов.

Подготовка проектной рабочей документации – это сложный и ответственный процесс, который требует от специалистов высокой квалификации и глубоких знаний в области архитектуры, строительства и инженерии. На этом этапе необходимо учитывать все требования и нормы, которые предъявляются к зданиям данного типа, а также учитывать особенности местности, климатические условия и другие факторы.

Наша компания специализируется на проектировании и обследовании зданий. Мы имеем большой опыт работы и профессиональную команду специалистов, которые готовы выполнить проектную рабочую документацию на высоком уровне. Мы учитываем все требования и нормы, предъявляемые к зданиям, а также учитываем особенности местности и климатических условий.

Наши специалисты проводят всесторонний анализ проекта, разрабатывают оптимальные решения и на основе полученных данных составляют проектную рабочую документацию. Мы гарантируем высокое качество нашей работы и полное соответствие проектной рабочей документации всем требованиям и нормам.

Обращаясь к нам, вы можете быть уверены в том, что ваш проект будет выполнен качественно и в срок. Мы гарантируем высокое качество нашей работы и полное соответствие проектной рабочей документации всем требованиям и нормам. С нами вы получите надежного партнера в реализации ваших строительных проектов.

Основная разница фундаментальных понятий

Основное отличие проектного типа документации от рабочей заключается в ее детальности, она освещает больше моментов касательно будущего строительства.
Возведенный объект должен в полной мере соответствовать основным положениям проектной документации.
Если полной детализации поэтапного строительства, определенной в основном проекте, достаточно для дальнейшей реализации строительного процесса, то по решению самого заказчика, необходимость в создании дополнительной рабочей документации отпадает.
Также по решению официального заказчика, при начатой одновременной разработке важного проектного и рабочего документирования, вся утвержденная документация должна пройти первичную проверку государственной экспертизой. Только делается это на основании согласия экспертной комиссии.
В момент точного определения общих затрат на все важные проектные работы на основе важных базовых справочников расценок на аналогичные проектные работы, необходимо принимать их в следующих объемах: важная проектная документация с объемом в 40%, основная рабочая документация — в 60%.
Двухстадийное проектирование предполагает начало разработки рабочих бумаг только после официального утверждения проекта.
При одностадийном виде проектирования формирование важной рабочей документации идет параллельно с созданием базового проекта.
Основная проектная документация служит законным основанием для выдачи официального разрешения на дельнейшее строительство.
Весь состав, подробное содержание важной рабочей документации устанавливается самим заказчиком на основе детализации, прописанной в основной проектной документации.
Дальнейшее создание проектной документации не понадобиться при сезонной реконструкции дома либо проведении необходимого капитального ремонта

Также создание подобной документации не потребуется для капитального возведения отдельно размещенных домов для дальнейшего проживания одной семьи.Допустимое количество этажей в таком доме не должно превышать 3.

Вся разработка основной рабочей документации ведется для дальнейшей реализации в процессе возведения основных архитектурных, технических, технологических решений. В определяющих положениях для этого типа документации не содержатся какие-ибо указания насчет последовательности разработки основной рабочей документации, что позволяет осуществлять их создание как совместно с проектными бумагами, так и после их подготовки.

Особенности проектной документации и стадии проектирования

Чтобы понять, чем отличается рабочая документация от проектной, стоит более подробно остановиться на ключевых особенностях каждой из них. Проект строительства объекта включает функциональные, архитектурные, технические, инженерные решения. Все они отражаются в графическом и текстовом форматах. Если говорить о том, что включает проектная документация и рабочая документация, отличия состоят в детализации. Проектная документация включает более широкий спектр информации об объекте, но прорабатывается с невысокой степенью детализации, главное она должна пройти государственную или негосударственную экспертизу на соответствие строительным нормам и обеспечению безопасности. После чего на ее основе разрабатывается рабочая документация.

Стадии проектной документации утверждены нормативно-правовыми актами (ПП РФ №87), состоят из 12 разделов.

Общая пояснительная записка. Включает в себя исходную информацию о строительстве на основании существующего договора, заключение по проведенным инженерным изысканиям, правоустанавливающую информацию, зарегистрированный план земельного участка, информацию о назначении строительного объекта, технические условия, разрешающие документы.
Схема планировочной организации земельного участка, на котором планируется разместить объект.
Архитектурные решения. Это графическая и текстовая часть, которая содержит поэтажные планы здания, цветовое оформление фасадов, его внешний вид. Также здесь указывают решения по отделке, композиционные приемы, художественные и пространственные решения. Включено описание архитектуры, строительных и художественно-декоративных мероприятий.
Конструктивные и объемно-планировочные решения. Раздел содержит конструктивные схемы, технические решения, обусловленные безопасностью конструкции. Описывается строительство подземной и надземной части, вспомогательных конструкций. Здесь же представлены графические материалы конструкций: планы стен, колонн, перекрытий, покрытий, фундамента и пр.
Информация об инженерно-техническом обеспечении. Сюда относится система электроснабжения, система водоснабжения, система водоотведения, система отопления, система вентиляции и прочие инженерные сети.
Проект производства работ, который включает информацию по организации строительной площадки, транспортную обеспеченность, перечень требуемых специалистов, последовательность производства работ. Графически изображается календарный и генеральный план строительства.
Проектные решения по демонтажу сооружений – в случае необходимости, если требуется расчистить участок под будущую застройку.
Обязательно указываются принятые меры по охране окружающей среды.
Разрабатываются в обязательном порядке противопожарные мероприятия.
Мероприятия, обеспечивающие доступность объекта для инвалидов и людей с ограниченными возможностями.
Подробный сводный сметный расчет строительства.
Другие требуемые документы, учитывающие особенности строительного производства.

Разработка проектной и рабочей документации может выполняться как параллельно, так и последовательно. Но в любом случае рабочая документация, исходя из Градкодекса, не может быть выпущена раньше проектной документации, во всяком случае ее легитимность будет под вопросом.

Чем отличаются пакеты документов

Если объяснить отличия межу наборами документов простыми словами, без сложной терминологии, то можно прийти к следующим выводам:

Основой любого инвестиционного проекта является именно проектная документация, которая может включать в себя графическую и текстовую часть. В ней указаны самые главные технические решения, доказывающие как техническую возможность, так и экономическую целесообразность внедрения конкретного инвестиционного проекта. Именно этот пакет документов подается застройщиком на государственную экспертизу и утверждается после ее положительного заключения. Исключение составляет только строительство индивидуальных жилых домов. Следует отметить, что исключительно по проектным документам сооружение возвести нельзя, так как они носят относительно общий характер, не содержат всех необходимых деталей и спецификаций.
Для того же, чтобы строительная организация могла качественно выполнить свою работу, ей потребуется более детально описанное задание: что конкретно, как и из каких материалов строить. Эти данные содержатся в рабочей документации, которая детализирует все решения проектировщиков и состоит из текстового описания работ и многочисленных схем, чертежей, графиков, спецификации всех компонентов и готовых изделий. Объем информации должен быть достаточен для проведения строительно-монтажных работ, обеспечения стройки требуемым количеством сырья, оборудования, материалов и готовых изделий, рабочих и инженерных кадров.

Закономерно возникает вопрос: если все эти действия составляют проектный этап, то зачем он был разделен на две части. Ответом может быть то, что таким образом законодатель хотел ускорить стартовую фазу инвестиционного цикла. Для получения разрешения на ведение строительных работ, вполне хватит качественной проектной документации, которую можно экспертно изучить, не вдаваясь в излишние детали. После проведения государственной экспертизы и исправления всех замечаний, можно прорабатывать рабочие моменты.

Во время проведения мероприятий строительного контроля проверяется соответствие выполненных работ требованиям как проектной, так и изготовленной на ее основе рабочей документации. Кроме того, изучается соответствие градостроительному плану, инженерным изысканиям и техническим регламентам. Застройщик и подрядчик в равной степени несут ответственность за соблюдением в процессе капитального строительства норм законодательства, проектных и рабочих документов.

Поскольку четкой последовательности изготовления указанных двух пакетов документов не определено, то можно выделить такие виды стадийности проведения проектирования:

Одностадийное. Оба пакета разрабатываются параллельно, это то, что раньше носило название “рабочий проект”, т.е. утверждаемая часть с рабочими приложениями.
Двухстадийное. Происходит последовательная подготовка пакетов. Приблизительно соответствует ранее действовавшим понятиям “ТЭО” и “рабочая документация”.
Трехстадийное. Актуально только для объектов III (индивидуальные проекты), IV и V категорий сложности. Кроме вышеозначенных фаз, включает еще предпроектное предложение (FEED).

Требование только одно – разработка рабочей документации не может предшествовать проектной.

Виды проектной документации

Чтобы строительство осуществлялось в полном соответствии действующего законодательства то начальным этапом процесса должна выступать разработка проектной документации.

По типологии входящих в проект материалов различают следующие виды проектной документации:

генеральный план. Содержит изображение подлежащей застройке площади с указанием контуров уже существующих и проектируемых объектов, определением благоустройства территории, топографических особенностей местности;
общие чертежи. Включают чертежи фасадов с обозначением всех архитектурных элементов и внешнего вида конструкции, поэтажные планы, схемы зданий в продольном и поперечном разрезах с наличием места расположения инженерных коммуникаций и способов их увязки между собой;
чертежи деталей. Составляются для сложных узлов с указанием геометрических размеров всех элементов и деталей сооружения, обозначением спецификации, сечения и сопряжения конструктивных элементов;
паспорт проекта. Это документ, в котором обязательно присутствует краткое описание объекта, его изображение и основные технические характеристики;
пояснительная записка. В ней подробно описывается вся информация о проектируемом объекте: назначение, внешний вид, организация внутреннего пространства. В записке обязательно наличие основных технических показателей сооружения и конструктивных особенностей. Также должна присутствовать аргументация того, почему именно данный вариант будет лучшим проектным решением для конкретного строительного объекта;
расчеты. Для установления параметров зданий и отдельных конструктивных элементов выполняются аэродинамичесие, тепловые, физико-химические, гидравлические, на сейсмичность и другие расчеты. Все полученные результаты отображаются в табличном или текстовом виде;
сметы. Могут быть отдельным разделом проекта или выполняться в виде приложения к документации. В любом случае сметы должны присутствовать, поскольку строительство невозможно провести качественно и эффективно без точного определения финансовых затрат.

Все указанные виды материалов составляют определенные разделы проектной документации. Для более быстрого и понятного восприятия изложенной в проекте информации некоторые рисунки, графики и схемы выполняются в цвете. В аксонометрии выполняются технические изображения и в перспективе рисуются художественные.
