Чем отличается коммутатор от концентратора

Отличия между коммутаторами и маршрутизаторами

Все три аппарата являются примерами сетевых устройств. Что касается их различий, нам придется погрузиться немного глубже, чтобы понять нюансы.

Давайте сначала разберем каждый из них в отдельности.

Концентратор

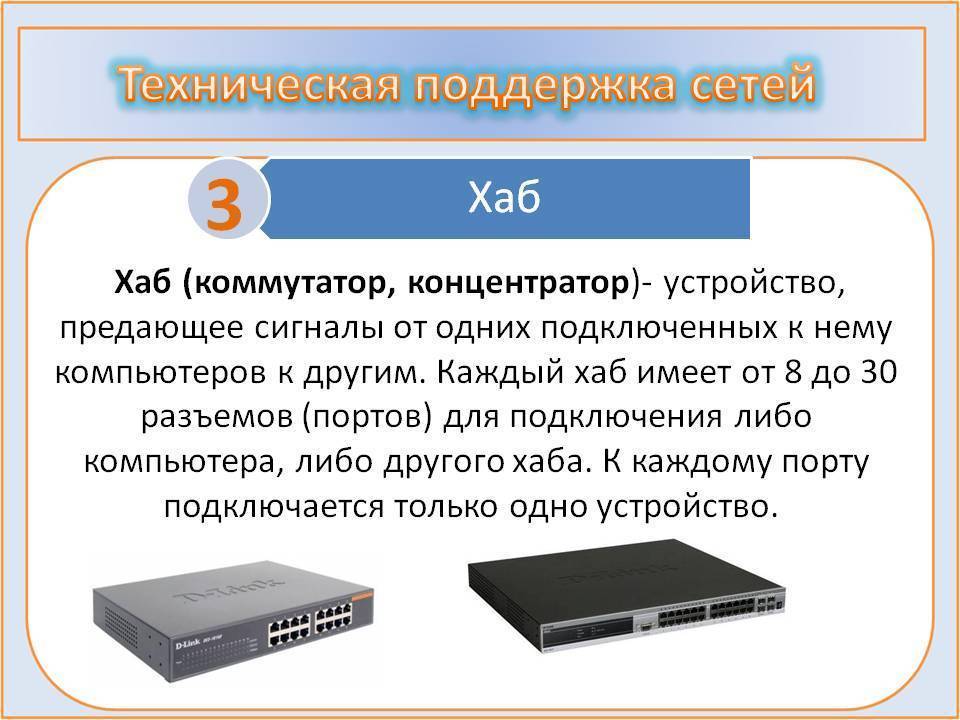

Концентратор (хаб) соединяет несколько компьютеров в локальную сеть (LAN). Вся информация отправляется в концентратор через каждый порт для каждого устройства в сети.

Концентраторы не могут отделить, один компьютер от другого, так как они получают информацию на один порт, а затем слепо направляют ее на все другие порты —предназначен для компьютеров.

Поэтому, даже если вы только хотите, отправить информацию на один компьютер, но у вас есть пять компьютеров в сети, то другие четыре компьютера также получат данные, которые для них не предназначены.

Чем он хорош?

В большинстве случаев, ничем. Потому что вся информация копируется на каждое устройство, это не только кошмар для безопасности, но и огромная нагрузка на пропускную способность.

Представьте, если бы вам нужно было распечатать документ, для вашего начальника, но вместо этого, вам пришлось бы печатать по одной копии документа для каждого сотрудника, используя только офисный принтер.

По этой причине в настоящее время концентраторы в значительной степени вытеснены коммутаторами.

Коммутатор

Коммутатор, также, как и концентратор соединяет несколько компьютеров в локальную сеть. Но после первой передачи данных, он создает некую «таблицу точек входа», которые соответствуют портам для подключаемых устройств по MAC-адресам.

Коммутаторы, в отличие от концентраторов, способны различать компьютеры между собой, после первой передачи данных через коммутатор, он смотрит, какой MAC-адрес подключен к конкретному порту и запоминает этот макет.

Чем он хорош?

Они сводят к минимуму трафик в сети, уменьшая использование полосы пропускания, передавая данные только на нужные компьютеры.

Например, компьютер А хочет отправить данные на компьютер C. Коммутатор видит, что компьютер А подключен к порту 1, а компьютер C находится на 4-м порту. При этом коммутатор может передавать данные непосредственно между ними. Этот процесс значительно сокращает использование полосы пропускания.

Коммутаторы бывают управляемого и неуправляемого типа. Неуправляемые наиболее распространены и позволяют подключить их сразу, без установки ПО. Управляемые коммутаторы позволяют приоритизировать трафик, к примеру, повысить приоритет Skype, чтобы обеспечить отличное качество вызова.

Маршрутизатор

Маршрутизатор (роутер) – это устройство, которое передает пакеты данных между различными сетями.

Пакет данных, также содержит адрес назначения. Маршрутизаторы используют этот адрес назначения для отправки пакетов между маршрутизаторами, пока он не достигнет цели. Это как ваша локальная сеть подключается к более широкой сети Интернет. Поэтому, когда вы вводите поисковый запрос на Google, ваш маршрутизатор направляет этот пакет к серверам Google для обработки.

Чем он хорош?

Работа маршрутизатора – отправлять пакеты данных между двумя разными сетями. Однако современные маршрутизаторы на самом деле включают в себя намного больше:

Позволяют осуществлять совместное использование оборудования, такого как принтеры.
Транслятор сетевых адресов (Network Address Translator (NAT)) используется, чтобы назначить один набор IP-адресов в локальной сети и один расположенный за пределами локальной сети к поставщику услуг Интернета или глобальной сети (WAN).
Протокол динамической конфигурации узла (Dynamic Host Configuration Protocol (DHCP)), назначает IP-адреса для каждого из устройств, подключенных к локальной сети.
Брандмауэр для защиты локальной сети.
WAN-порт для подключения маршрутизатора к модему, который предоставляет услуги широкополосного доступа от поставщика услуг Интернета (ISP).
Беспроводная трансляция позволяя подключать устройства без использования кабелей.

Прежде, чем покупать любой маршрутизатор убедитесь, что он будет совместим с вашим провайдером и соответствует вашим потребностям.

Разница между роутером и коммутатором

Разница между коммутатором и роутером лежит в плоскости решаемых ими задач. Коммутатор распределяет пакеты данных между узлами сети, основываясь на запросах, то есть от одного компьютера именно к адресату – аналогично коммутаторам на АТС, которые перенаправляют поступивший вызов на номер телефона, которому этот вызов предназначен. Второй уровень модели OSI, иначе называемый канальным, предполагает считывание коммутатором из передаваемого пакета MAC-адреса, позволяющего доставить пакет по назначению. Из MAC-адресов составляются адресные таблицы. Роутер работает на основе третьего уровня (сетевого) модели OSI, разбирая содержание пакетов и составляя таблицы маршрутизации, в соответствии с которыми и осуществляется передача данных. Это устройство определяет IP-адреса и анализирует содержание всего пакета, тогда как коммутатор – только заголовки с MAC-адресами.
Роутер технически сложнее коммутатора. Для подключения к Интернет или любым другим внешним сетям требуется именно роутер, коммутатор же работает на одном уровне, и самостоятельно к Интернету не подключается. Количество портов и роутера, и коммутатора может быть разным, начиная от двух Ethernet для роутера и четырех Ethernet для коммутатора. У последнего почти без исключений на борту только LAN-порты, у роутера обязательно наличие WAN для подключения к сети Интернет. Роутер может работать с беспроводными сетями при наличии соответствующих модулей, коммутатор работает исключительно с проводными сетями Ethernet. Роутер предполагает наличие дополнительных функций, к примеру, встроенное ПО для обеспечения безопасности сети, также можно часто встретить многофункциональные модели, объединяющие роутер и коммутатор.

Маршрутизатор. Коммутатор. Хаб. Что это и в чем разница?

4 минуты чтения

Привет, мир! Сегодня говорим про то, в чем разница между маршрутизатором, коммутатором и хабом.

Для сетевого специалиста это можно объяснить просто — хаб работает на первом уровне модели OSI, коммутатор на втором, а маршрутизатор на третьем. На этом все, спасибо, пока!

Ладно — ладно, шутка, сейчас попробуем перевести это на человеческий язык.

Видеопособие

Хаб, или как его еще называют концентратор, самое простое устройство для соединения нескольких девайсов в одну сеть. В хабе есть несколько портов, в которые подключаются устройства и, хаб — это максимально примитивное устройство, без мозгов.

Его задача заключается в том, что когда на вход одного порта приходят данные, он их копирует и рассылает их по всем своим портам. Единственное, что он знает — к каким портам подключены устройства. В итоге все в сети получают эти данные и смотрят на адрес получателя, кому они предназначены. Если ему — то принимают, если не ему, то уничтожают данные.

Это как если бы почту вашего соседа получали все жильцы дома, открывали письмо, а если оно не для них, выкидывали бы. Не самый продуктивный и безопасный способ передачи информации. В современных сетях хабы уже не используются.

Коммутатор

Коммутатор, или как в профессиональной среде его называют свитч, это устройство уже поумнее. К нему также подключаются сетевые устройства в порты для того чтобы образовать сеть, однако, он отличается от хаба тем, что пришедший к нему траффик он высылает уже не на все порты, а непосредственно получателю. Исключения — бродкаст или мультикаст сообщения, которые рассылаются на все порты.

Если кратко, бродкаст — широковещательное сообщение. Его получают все устройства в текущей подсети. Пример из жизни — массовая почтовая рассылка всем клиентам компании или надпись баллончиком на входной двери квартиры «Верни долг». Во втором примере кажется, что, она предназначается только одному человеку, но мы то с вами понимаем.

Мультикаст — отправляется на специальный адрес, который получат те, кто его слушают. Это как настроить свой приемник на определенную радиоволну и слушать только ее.

Откуда он знает куда пересылать данные? У него есть специальная таблица, в которой есть соответствие физического адреса устройства или, как говорят MAC — адреса, (выглядит примерно вот так: 50-46-5D-6E-8C-20) и к какому порту оно подключено. Ориентируясь на эту информацию коммутатор принимает решения о том, куда направить данные.

Хабы и коммутаторы используются для построения своей локальной сети, например, дома или в офисе, а вот для того, чтобы соединять сети и передавать данные наружу из этой сети, как, например, в интернет, нам уже понадобятся маршрутизаторы.

Маршрутизаторы

Маршрутизаторы или роутеры, в отличии от коммутаторов и хабов умеют работать с IP — адресами.

Как понятно из названия, машрутизатор занимается тем, что машрутизирует данные из одной сети в другую, основываясь на IP — адресе приходящих к нему данных. Когда к нему приходит пакет с данными, он смотрит на адрес назначения и затем в свою таблицу маршрутизации и после этого принимает решение, что сделать с данными — перенаправить данные в свою сеть или отправить дальше в другую сеть.

Это самый умный девайс из нашего сегодняшнего списка, так сказать, сын маминой подруги среди активных сетевых устройств, и он знает топологию сети и куда нужно слать данные, чтобы они достигли цели.

Ну и помимо этих основных задач, маршрутизатор также может выступать в качестве DHCP и DNS сервера, иметь настройки безопасности и кучу разных дополнительных функций.

Хаб
Коммутатор
Маршрутизатор
Разница
6140
120
1
Поделиться

Отличие коммутатора от маршрутизатора

Поняв, что это за устройства, будет проще выявить и различия между ними. В качестве основных можно выделить следующее:

Маршрутизатор – более сложное в техническом плане оборудование, которое имеет больше функций и возможностей. Для свитчей характерен ограниченный функционал.
Маршрутизатор и коммутатор отличаются принципами работы. Первый использует канальный уровень OSI для передачи данных. Он считывает MAC-адреса, составляя специальные адресные таблицы. За счёт чего может правильно перенаправить полученную информацию. Его работу можно сравнить с оборудованием на АТС, которое перераспределяет поступившие звонки между абонентами. Тогда как коммутатор работает на третьем уровне сетевой модели OSI использованием протоколов TCP/IP. То есть он определяет IP-адреса, анализирует пакеты данных, фильтрует, ограничивает или дешифрует их.
Маршрутизаторы соединяют 2 и более сегмента подсети. Коммутаторы на такое не способны. Их предел – обеспечить передачу данных в рамках конкретной подсети.
Коммутатор в отличие от роутера самостоятельно к интернету не подключается. Поэтому для маршрутизатора обязательно наличие WAN-порта для подключения к глобальной сети. Тогда как у коммутатора имеются только LAN-разъёмы.
Благодаря механизму NAT роутер преобразуют один IP-адрес, присваиваемый провайдером, в несколько, чтобы дать доступ к сети сразу нескольким устройствам. Естественно, свитч такой функцией не обладает.
Разница между маршрутизатором и свитчем проявляется и в «начинке». Роутер как мини-компьютер имеет больший объём встроенной памяти и более мощный процессор. Также маршрутизатор обеспечивает поддержку большинства интерфейсных модулей. При этом некоторые модели роутеров оснащаются и сетевыми брандмауэрами.
Отличие любого коммутатора от маршрутизатора можно найти в быстродействии. Свитч обладает очень высокой скоростью обработки данных. Ведь ему не нужно проверять и анализировать каждый пакет данных. Однако роутеры можно использовать в больших сетях. Тогда как применение коммутаторов довольно ограничено из-за небольших размеров таблицы маршрутизации.
Отличаются оба устройства и своей стоимостью. Естественно, маршрутизатор в силу своего функционала и более сложной конструкции намного дороже, чем свитч.

Вопросы организации локальных сетей крупных корпораций чаще всего решают системные администраторы. В таком случае сотрудники-пользователи компьютеров не задействованы в решении вопросов, связанных с покупкой техники, и мало кого интересует, в чем заключается отличие коммутатора от маршрутизатора и концентратора. Но как только возникает необходимость приобрести устройство для домашнего пользования или небольшой компании, возникает путаница в терминах.

TheDifference.ru определил, что отличие коммутатора от роутера заключается в следующем:

Роутер более сложное устройство.
Роутер работает с IP-адресами, коммутатор – с MAC-адресами.
Коммутатор не подключается к сети Интернет.
Коммутатор предполагает наличие только портов LAN, роутер – как минимум, LAN и WAN.
Роутер работает с таблицами маршрутизации.

Для нахождения отличий между коммутатором и маршрутизатором сначала введём термин «Концентратор». Концентратор — простейшее устройство, обеспечивающее взаимодействие компьютеров в сети. Каждый компьютер подключается к концентратору с помощью кабеля Ethernet. Вся информация, отправляемая с одного компьютера на другой в локальной сети, проходит через концентратор. Концентратор не может определить источник или место назначения полученных данных, поэтому пересылает их всем подключенным к нему компьютерам, включая и тот, с которого была отправлена информация. Концентратор может либо передавать, либо получать данные, но не может делать и то и другое одновременно. Поэтому концентраторы работают медленнее, чем коммутаторы. Концентраторы являются наименее сложными и наименее дорогими устройствами для построения сети. Коммутаторы работают как концентраторы, но при этом могут определить место назначения полученных данных, поэтому передают их только тем компьютерам, которым эти данные предназначаются (в отправляемый кадр добавляется mac-адрес компьютера получателя). Можно сказать, что коммутатор «работает» на канальном уровне модели OSI, используя кадры. Коммутаторы могут получать и передавать данные одновременно, поэтому они работают быстрее концентраторов. Если в локальной сети насчитывается четыре и более компьютера или требуется использовать сеть для действий, предполагающих обмен большими объемами информации между компьютерами следует выбрать коммутатор вместо концентратора.

Маршрутизаторы позволяют компьютерам обмениваться данными как в текущей локальной сети, так и между двумя отдельными сегментами сетей, например между домашней локальной сетью и Интернетом. Маршрутизаторы получили свое название благодаря возможности направлять сетевой трафик по определенному маршруту с помощью логической адресации (IP и пакеты). Маршрутизаторы «работают» на сетевом уровне модели OSI. Маршрутизаторы могут быть проводными (с использованием Ethernet-кабелей) или беспроводными (Wifi), а также с дополнительными функциями (VPN). Если требуется просто соединить компьютеры, концентраторы и коммутаторы будут идеальным решением. Однако если необходимо предоставить всем компьютерам доступ к Интернету с помощью одного кабеля или модема, используйте маршрутизатор или модем со встроенным маршрутизатором. Кроме того, маршрутизаторы обычно содержат встроенные компоненты обеспечения безопасности, например брандмауэр. Также в умелых руках:) маршрутизатор может превратиться в сетевое хранилище данных, принт-сервер, домашний хостинг.

Таким образом, коммутаторы работают на канальном уровне модели OSI с помощью кадров и связывают компьютеры одного сегмента сети. Маршрутизаторы работают на сетевом уровне модели OSI и могут связывать компьютеры разных сегментов сети, например локальную сеть офиса и интернет.

Многие юзеры не знают, в чём состоит разница между маршрутизаторами и коммутаторами, ошибочно думая, что устройства имеют одинаковый принцип работы и служат для одних и тех же целей. Чтобы понять отличие, необходимо изучить, для чего используются гаджеты, где чаще всего их устанавливают, на чем основано их функционирование. Главный вывод, который можно сделать, — маршрутизатор и коммутатор — это устройства, применяемые для различных задач и целей. При этом они имеют разную стоимость. Стоит отметить, что оба гаджета используются для . Иногда их сравнивают с третьим видом гаджетов — концентратором, который на сегодняшний день является устаревшим и не соответствует современным технологическим требованиям. Информация, приведённая в статье, будет интересна людям, которым интересен принцип построения сети. В некоторых случаях нужно применять один тип устройств, в то время как в других целесообразно установить второй тип.

Switch и маршрутизатор выполняют различные функции внутри сети

Что такое концентратор (концентратор) и как он работает?

Известный как концентратор, концентратор-это устройство, которое выполняет простую и простую задачу: установить соединение компьютеров в локальной сети. Концентратор предназначен только для получения информации с компьютера и Передайте его остальным, так что это делает его еще проще, чем ваши родственные устройства.

Затем это говорит нам о том, что концентратор является центром связи, который накапливает информацию и затем передает ее в другие пункты назначения. То, что делает концентратор при подключении нескольких компьютеров, называется локальной сетью. Информация, которая попадает в концентратор, передается на каждый из компьютеров, подключенных к сети, что не всегда приятно для пользователя, который хотел бы отправить информацию на определенный компьютер.

В авиации термин Hub относится к аэропорту, куда самолеты прибывают с пассажирами из разных пунктов назначения для вылета в другой пункт, что является общей точкой прибытия пользователей, которым придется улетать в другое место. Нечто подобное работает в вычислительном центре, получает информацию с каждого компьютера и выполняет повторную передачу на остальное оборудование , подключенное к локальной сети.

Устройства-концентраторы имеют явные недостатки по сравнению со своими аналогами, поэтому их использование в последние годы значительно сократилось, поскольку компании предпочитают использовать устройства Switch, которые можно без проблем адаптировать к их потребностям. Хотя по-прежнему используется для подключения некоторых простых домашних сетей, , поскольку концентратор адаптируется к скорости самого медленного устройства в сети.

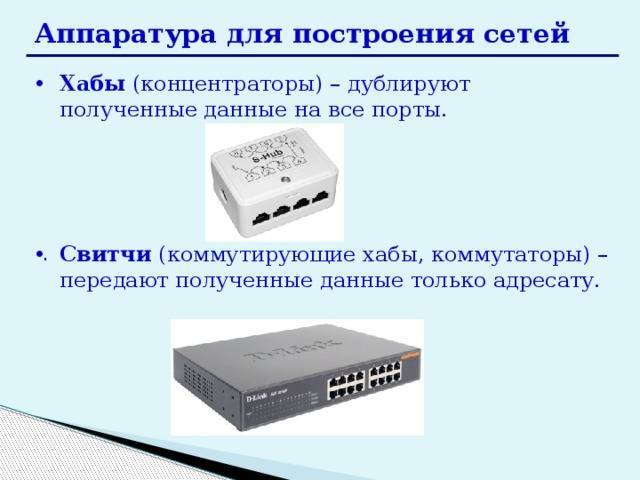

Коммутатор и концентратор: основные функции и назначение

Коммутатор

Коммутатор является устройством, которое обеспечивает передачу данных в компьютерной сети. Его основная функция – фильтрация и пересылка данных на основе MAC-адресов. Коммутатор имеет несколько портов, к которым подключаются компьютеры или другие устройства. Когда коммутатор получает данные от одного из портов, он анализирует MAC-адрес получателя и переключает пакет только на порт, к которому подключено устройство с соответствующим MAC-адресом. Это позволяет создать точку-точку соединение между отправителем и получателем, обеспечивая более эффективную передачу данных и более высокую пропускную способность сети.

Концентратор

Концентратор также является устройством для передачи данных в компьютерной сети, но он работает по-другому, чем коммутатор. Концентратор имеет несколько портов, к которым подключаются компьютеры или другие устройства. Когда данные поступают на один из портов, концентратор повторяет их на все остальные порты. Таким образом, все устройства, подключенные к концентратору, получают и просматривают все отправленные данные. Это может привести к коллизиям данных и снижению пропускной способности сети при большом количестве устройств и интенсивной передаче данных.

Итак, основное отличие между коммутатором и концентратором заключается в том, что коммутатор фильтрует и пересылает данные на основе MAC-адресов, создавая точку-точку соединение между отправителем и получателем, тогда как концентратор повторяет переданные данные на все порты, что приводит к возможным коллизиям данных и снижению пропускной способности сети. В результате коммутатор обеспечивает более эффективную передачу данных и более высокую пропускную способность сети, поэтому чаще применяется в современных сетях.

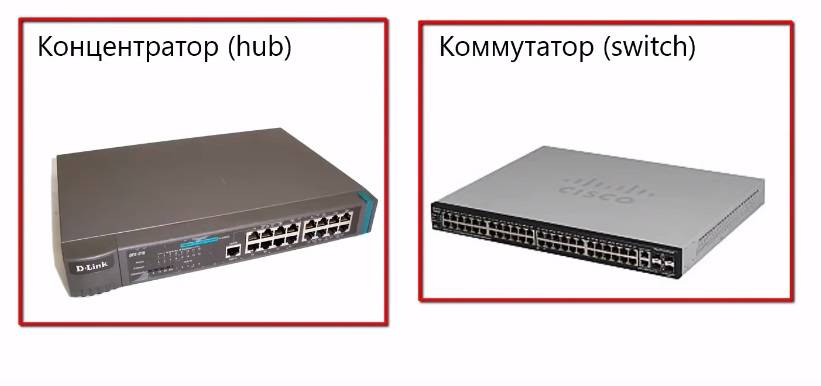

В чем отличие Коммутатора (Switch) от Концентратора (Hub)

Концентратор (Hub) — это сетевое устройство, позволяющее подключать несколько компьютеров к одной сети. Концентраторы могут быть основаны на соединениях Ethernet, Firewire или USB.

Коммутатор (Switch) — устройство управления, которое включает или выключает поток электроэнергии в цепи. Он также может использоваться для маршрутизации информационных шаблонов при потоковой передаче электронных данных, передаваемых по сетям. В контексте сети коммутатор — это компьютерное сетевое устройство, которое соединяет сегменты сети.

	Концентратор (Hub)	Коммутатор (Switch)
Уровень OSI	Физический: концентраторы классифицируются как устройства 1 уровня в соответствии с моделью OSI.	Канальный: сетевые коммутаторы работают на 2 уровне модели OSI.
Функционал	Для соединения сети персональных компьютеров их можно объединить через центральный концентратор.	Позволяет объединять несколько устройств, управлять портами и настройками безопасности VLAN
Форма передачи данных	Электрический сигнал или биты	Кадр (для L2 Switch) и Пакет ( для L3 switch)
Порты	4/12 портов	Коммутатор является многопортовым мостом. 24/48 портов
Тип передачи	Концентраторы всегда рассылают кадры на все порты (flooding), кроме того, с которого пришел; рассылка может быть одноадресной (unicast), многоадресной (multicast) или широковещательной (broadcast)	Первоначально широковещательная (broadcast) рассылка; затем одноадресная (unicast) и многоадресная (multicast) рассылка по мере необходимости.
Тип устройства	Пассивное устройство (без программного обеспечения)	Активное устройство (с программным обеспечением)
Used in (LAN, MAN, WAN)	LAN	LAN
Таблица сетевых адресов (MAC)	Сетевой концентратор не может узнавать или сохранять MAC-адрес.	Коммутаторы используют CAM-таблицу с доступной памятью, к которой обычно обращается ASIC (специализированные интегрированные микросхемы).
Режим передачи	Полудуплекс (Half duplex)	Полу-/полный дуплекс (Half/Full duplex)
Широковещательный домен	Концентратор имеет один широковещательный домен.	Коммутатор имеет один широковещательный домен
Определение	Электронное устройство, которое соединяет множество сетевых устройств вместе, чтобы устройства могли обмениваться данными	Сетевой коммутатор — это компьютерное сетевое устройство, которое используется для соединения множества устройств в компьютерной сети. Коммутатор считается более продвинутым, чем концентратор, потому что он будет отправлять сообщения на нужный порт устройства или запрашивать информацию с него.
Скорость	10Mbps	10/100 Mbps, 1 Gbps
Адрес, используемый для передачи данных	Использует MAC-адрес	Использует MAC-адрес
Необходимо для подключения к Интернету?	Нет	Нет
Категория устройства	Не интеллектуальное устройство	Интеллектуальное устройство
Производители	Sun Systems, Oracle, Cisco	Cisco, D-link, Juniper, MikroTik
Столкновения (Collisions)	Столкновения (Collisions) обычное явления в инфраструктурах, использующих концентраторы.	В полнодуплексном коммутаторе не происходит столкновений.
Spanning-Tree	Не используется Spanning-Tree	Возможно использование множества экземпляров Spanning-Tree

Различия в производительности концентраторов и коммутаторов

Коммутатор является эффективной альтернативой концентратору. Люди, как правило, выигрывают от использования свитча, если в их домашней сети четыре или более компьютеров. Также вы невооруженным взглядом заметите разницу при использовании в своей сети приложений, которые генерируют значительный объем сетевого трафика:

таких как многопользовательские игры
обмен тяжелыми музыкальными файлами.

Технически говоря, концентраторы работают с использованием широковещательной модели, а коммутаторы — с использованием модели виртуальных каналов. Например, когда четыре компьютера подключены к концентратору, и два из этих компьютеров взаимодействуют друг с другом, концентраторы просто передают весь сетевой трафик на каждый из четырех компьютеров. Коммутаторы, с другой стороны, способны определять пункт назначения каждого отдельного элемента трафика (такого как кадр Ethernet) и выборочно пересылать данные только на один компьютер, который действительно нуждается в этом. Вырабатывая меньше сетевого трафика при доставке сообщений, коммутатор работает лучше, чем концентратор в загруженных сетях.

В следующем видео сравниваются концентраторы, коммутаторы и маршрутизаторы.

Что такое концентратор, коммутатор и маршрутизатор?

Концентратор обычно используется для соединения сегментов LAN (локальной сети). Концентратор содержит несколько портов. Когда пакет поступает на один порт, он копируется на другие порты, чтобы все сегменты локальной сети могли видеть все пакеты. Концентратор действует как общая точка подключения для устройств в сети.

Переключить

Коммутатор работает на канальном уровне (уровень 2) и иногда на сетевом уровне (уровень 3) эталонной модели OSI (взаимодействие открытых систем) и, следовательно, поддерживает любой пакетный протокол. ЛВС, которые используют коммутаторы для объединения сегментов, называются коммутируемыми локальными сетями или, в случае сетей Ethernet, коммутируемыми локальными сетями Ethernet. В сетях коммутатор — это устройство, которое фильтрует и пересылает пакеты между сегментами локальной сети. См. дополнительную информацию о сетевом коммутаторе и предложениях по выбору.

Маршрутизатор

Маршрутизатор подключен как минимум к двум сетям, как правило, к двум локальным или глобальным сетям (глобальным сетям) или к локальной сети и сети своего интернет-провайдера (поставщика услуг Интернета). Маршрутизатор обычно располагается на шлюзах, в местах, где соединяются две или более сетей. Используя заголовки и таблицы пересылки, маршрутизатор определяет лучший путь для пересылки пакетов. Кроме того, маршрутизаторы используют такие протоколы, как ICMP (Internet Control Message Protocol), для связи друг с другом и настраивают наилучший маршрут между любыми двумя хостами. Одним словом, маршрутизатор пересылает пакеты данных вместе с сетями.

Концентратор, коммутатор и маршрутизатор

В сетевом оборудовании и устройствах данные обычно передаются в виде кадра. Когда кадр получен, он усиливается, а затем передается на порт ПК-получателя (персональный компьютер). Большая разница между концентратором и коммутатором заключается в способе доставки кадров.

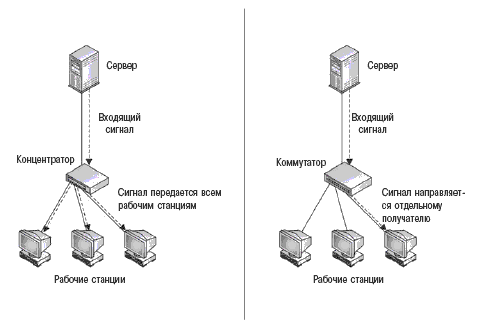

В концентраторе кадр передается или “транслируется” на каждый из его портов

Неважно, что кадр предназначен только для одного порта. Концентратор не может определить, на какой порт должен быть отправлен кадр

Кроме того, концентратор 10/100 Мбит/с должен делить свою полосу пропускания со всеми без исключения портами. Для сравнения, коммутатор ведет запись MAC-адресов (Media Access Control) всех подключенных к нему устройств. С помощью этой информации сетевой коммутатор может определить, какая система подключена к какому порту. Таким образом, когда кадр получен, он точно знает, на какой порт его отправить, без значительного увеличения времени отклика сети. Кроме того, в отличие от концентратора, коммутатор 10/100 Мбит/с выделяет полные 10/100 Мбит/с каждому из своих портов.Таким образом, независимо от количества передающих ПК пользователи всегда будут иметь доступ к максимальной пропускной способности.

В отличие от концентратора или коммутатора Ethernet, который занимается передачей кадров, маршрутизатор должен направлять пакеты в другие сети до тех пор, пока этот пакет не достигнет пункта назначения. Одной из ключевых особенностей пакета является то, что он содержит не только данные, но и адрес назначения, куда он направляется. Более того, маршрутизатор — это единственное из этих трех устройств, которое позволяет вам использовать один IP-адрес (интернет-протокол) среди нескольких сетевых клиентов.

шаблон	Концентратор	Коммутатор	Маршрутизатор
Уровень	Физический уровень	Уровень канала передачи данных	Сетевой уровень
Функция	Разрешить подключение к нескольким устройствам, управлять портами, управлять настройками безопасности VLAN	Прямая передача данных в сеть
Форма передачи данных	электрический сигнал или биты	кадр и пакет	пакет
Порт	4/12 портов	многопортов, обычно от 4 до 48	2/4/ 5/8 портов
Тип передачи	Рассылка кадров, одноадресная, многоадресная или широковещательная рассылка	Сначала широковещательная, затем одноадресная и/или многоадресная рассылка зависит от необходимости	На начальном уровне широковещательная рассылка, затем одноадресная и многоадресная рассылка
Тип устройства	Неинтеллектуальное устройство	Интеллектуальное устройство	Интеллектуальное устройство
Используется в (LAN, MAN, WAN)	LAN	LAN	LAN, MAN, WAN
Режим передачи	Полудуплекс	Полудуплекс/полный дуплекс	Полный дуплекс
Скорость	10 Мбит/с	10/100 Мбит/с, 1 Гбит/с	1-100 Мбит/с (беспроводная связь); 100 Мбит/с-1 Гбит/с (проводной)
Адрес, используемый для передачи данных	MAC-адрес	MAC-адрес	IP-адрес

Коммутатор:

Основное отличие коммутатора от концентратора заключается в том, что коммутатор передает данные только тому компьютеру, для которого предназначены. Он анализирует MAC-адрес каждого устройства и пересылает данные только на нужный компьютер. Таким образом, коммутатор убирает коллизии, которые возникают при использовании концентратора.

Коммутатор имеет несколько портов, каждый из которых соединен с отдельным компьютером в локальной сети. Когда устройство отправляет данные, коммутатор получает их, проверяет MAC-адрес получателя и пересылает данные только на нужный порт, подключенный к компьютеру с этим MAC-адресом. В результате, коммутатор позволяет компьютерам в сети обмениваться данными намного быстрее и без коллизий.

Кроме того, коммутатор может использовать внутренние таблицы, чтобы определить, какой компьютер подключен к какому порту. Это позволяет коммутатору маршрутизировать данные без участия компьютера-хоста, что увеличивает скорость передачи данных и улучшает общую производительность сети.

Таким образом, использование коммутатора в сети позволяет снизить нагрузку на каналы связи, увеличить пропускную способность и обеспечить надежную передачу данных между компьютерами. Коммутатор является более современным и эффективным устройством для построения локальных сетей.

Функциональность коммутатора

Основные функции коммутатора:

Передача данных — коммутатор передает данные от отправителя к получателю сетевого сообщения. Он анализирует сетевые пакеты и перенаправляет их на соответствующие порты, что позволяет доставить сообщение только нужному устройству.
Разделение сети — коммутатор разделяет сеть на отдельные сегменты, что позволяет увеличить пропускную способность и уменьшить коллизии и помехи на сети.
Управление трафиком — коммутатор контролирует поток данных в сети и управляет передачей пакетов. Он может регулировать пропускную способность, приоритет и время передачи данных.
Фильтрация данных — коммутатор может фильтровать данные, блокировать нежелательные пакеты и защищать сеть от вредоносных атак.
Повышение производительности — коммутаторы обеспечивают более высокую скорость передачи данных, чем концентраторы. Они имеют большую пропускную способность и меньшую задержку передачи данных.
Поддержка виртуальных локальных сетей (VLAN) — коммутаторы позволяют создавать виртуальные сети внутри физической сети. Это позволяет разделять сеть на логические сегменты и повышает безопасность и эффективность передачи данных.

Функциональность коммутатора делает его важным элементом сетевой инфраструктуры. Он обеспечивает стабильность и эффективность работы локальной сети, повышает скорость передачи данных и обеспечивает безопасность сети.

Принцип работы коммутатора

Принцип работы коммутатора основан на использовании MAC-адресов, которые уникальны для каждого компьютера в сети. Коммутатор получает данные от подключенных компьютеров и осуществляет пересылку данных только тому компьютеру, для которого данные предназначены.

При получении данных от компьютера коммутатор смотрит на MAC-адрес получателя и создает таблицу соответствия MAC-адресов и портов, на которых подключены компьютеры. После этого коммутатор непосредственно передает данные только на тот порт, на котором находится компьютер-адресат. При этом остальные порты коммутатора не заняты передачей данных и могут использоваться другими компьютерами для своей работы.

Такой принцип работы коммутатора позволяет существенно улучшить производительность сети, поскольку данные не пересылаются на все компьютеры сегмента, а доставляются только на нужный.

Кроме основной функции пересылки данных коммутаторы также обладают рядом дополнительных возможностей. Например, коммутаторы могут поддерживать различные виды сетевой безопасности, такие как контроль доступа к сети и сегментирование сети на виртуальные сети.

Таким образом, коммутаторы являются важной составной частью современных компьютерных сетей и обеспечивают более эффективную передачу данных, а также обладают дополнительными функциями для обеспечения безопасности сети

Функциональность и принцип работы

Коммутатор является более продвинутым устройством по сравнению с концентратором. Он способен анализировать данные, поступающие с различных портов и отправлять их только на те порты, к которым данные предназначены. В результате этого процесса коммутатор создает «точку-точку» соединение между отправителем и получателем, что увеличивает пропускную способность сети и позволяет избежать коллизий.

Концентратор, напротив, является устройством, которое просто повторяет сигналы, поступающие с одного порта на все другие порты. Это значит, что данные, поступающие на один порт, будут отправлены на все остальные порты, включая тот, на который они изначально пришли. Таким образом, концентратор создает «точку-множество» соединение, что может привести к коллизиям данных и снижению пропускной способности сети.

Основная задача коммутатора — управление и контроль передачи данных в локальной сети. Он может работать на разных уровнях модели OSI, а также выполнять некоторые дополнительные функции, такие как VLAN, QoS и многое другое.

В концентраторе отсутствуют такие функции контроля и управления. Он просто передает сигналы между устройствами без анализа данных.

Заключение

После изучения различий между коммутаторами и маршрутизаторами уровня 3 становится ясно, что оба устройства имеют свои уникальные преимущества и недостатки. В то время как маршрутизатор предоставляет более продвинутые функции, такие как протоколы безопасности и подключение к глобальной сети, коммутатор уровня 3 обеспечивает более высокую скорость маршрутизации для локальных сетей.

Выбор между двумя вариантами в конечном итоге зависит от конкретных потребностей вашей сети. Прежде чем принимать решение, рассмотрите такие факторы, как размер, требования к скорости, бюджет и желаемые функции.

В заключение (ой!), понимание различий между коммутаторами и маршрутизаторами уровня 3 может помочь вам принять обоснованное решение при выборе сетевого оборудования для вашей организации. Выбор маршрутизатора или коммутатора уровня 3 зависит от ваших индивидуальных потребностей, поэтому выбирайте с умом!
