Разница между хабом и свитчем

Свитч и роутер – разница между ними

У большинства роутеров имеется в наличии возможность организации сети Wi-Fi. Все устройства, объединенные в эту сеть, так же имеют выход к интернету через роутер. Обычно функция Wi-Fi присутствует у всех домашних роутеров, а у тех, которые предназначены для работы в офисах или предприятиях, он может отсутствовать.

Так же следует учесть, что недорогие коммутаторы могут быть вообще без удаленного управления.

Свитч и роутер – разница между ними:

• Отсутствие WAN порта у свитча, так как он работает только в локальной сети. Передачей данных между разными сетями занимается роутер, а свитч этого не умеет делать.
• Отсутствие Wi-Fi у свитча, он коммутирует пакеты только в Ethernet сети.
• Возможно отсутствие удаленного управления и, соответственно, всех функций, которые можно настраивать, а так же статистики.
• У свитча обычно больше LAN портов, чем у роутера.

Весь остальной функционал, который предназначен для организации локальной сети, в управляемых коммутаторах аналогичен. То есть, он может поддерживать и различный функционал просмотра статистики работы, зеркалирования портов, QoS (приоритеты трафика). Коммутатор так же может выступать в роли DHCP сервера, если у него есть такая функция, хотя такое встречается редко.

Разновидности и предназначение USB-hub

В процессе эксплуатации пользователи могут столкнуться с проблемой, когда возникает недостаток USB-портов, чтобы подсоединить разное сетевое оборудование к компьютеру, ноутбуку независимо от провайдера. При помощи использования Ethernet USB-hub можно увеличить количество портов до нужного показателя.

Производители предлагают хабы на 8 портов, которые дополнительно оснащаются питанием. Такое устройство состоит из следующих конструктивных элементов:

• коннекторы для подключения к персональному компьютеру;
• порты, чтобы присоединить периферийного оборудования;
• когда возникает недостаток напряжения в процессе эксплуатации хаба, необходимо дополнительно использовать блок питания.

Такое устройство упростит эксплуатацию в процессе построения сети дома или в офисе.

Пассивный USB-хаб

Это сетевой разветвитель, который позволяет подключить до 7 устройств одновременно. Чтобы они работали без помех, необходимо выбирать внешние устройства, которые имеют минимальный показатель потребления электричества:

• зарядный блок для мобильных телефонов;
• внешние флеш-накопители;
• сетевые принтеры;
• сканеры, которые оснащаются блоками индивидуального питания.

Производители предлагают разные виды концентраторов пассивного типа. Они отличаются модификациями, характеристиками.

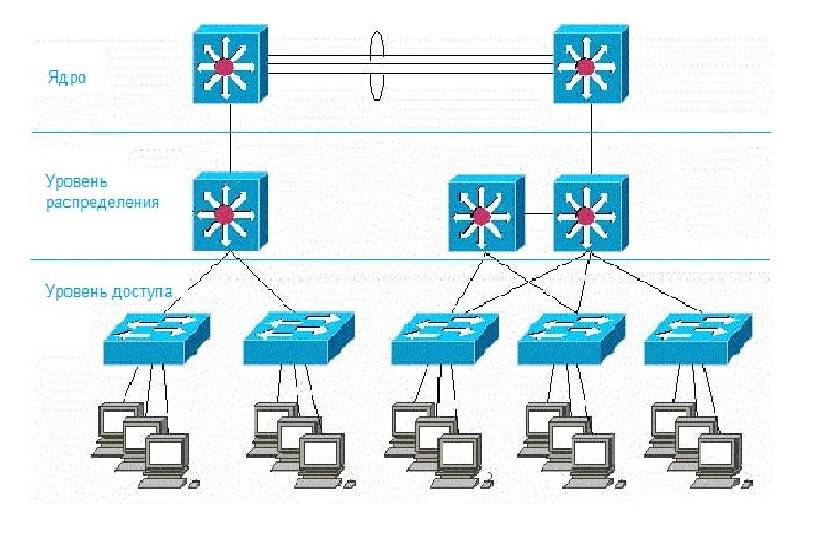

Уровни распределения и доступа

Активный USB-хаб

Устройства активного типа применяются в той ситуации, когда возникает недостаток функционала пассивного хаба. Они имеют дополнительный источник питания. Пользователи смогут подключать разные периферийные устройства, которые требуют больших затрат энергии для бесперебойной работы.

Разновидности

Существует три разновидности коммутатора: неуправляемые, управляемые и настраиваемые.

1. Неуправляемый сетевой коммутатор — это устройство 2 уровня OSI. Используется в маленьком офисе или дома. Такие гаджеты не требуют настройки. Для работы их нужно только соединить с компьютерами сетевым кабелем. Это самые дешевые устройства.
2. Управляемые свитчи работают на 3 уровне OSI. Настраиваются эти гаджеты через WEB интерфейс. Здесь можно задать различные параметры, например приоритеты устройств, параметры сети и другие. Эти гаджеты, чаще всего, используются в промышленных сетях, офисах больших компаний. Управляемые коммутаторы дороже неуправляемых и настраиваемых.
3. Настраиваемые свитчи по функциональности уступают управляемым, но превосходят неуправляемые. Они поддерживают некоторые настройки, например VLAN.

What is Switch?

A switch is simply a bridge that allows for better bridging. In a broad sense, a switch is a device that sets up and terminates connections according to criteria.

Filtering, flooding, and frame transmission are just a few of the characteristics. The function requires the target address of the frames that it learns from the original MAC address.

In the context of a computer network, a switch is a bridge that opens the way for more efficient connections and termination. It is in charge of performing a variety of functions, such as flooding, filtering, and frame transfer.

Every port is equipped with its own collision domain. As a result, the number of collisions created by a switch is far lower than that of a hub. Its transmission mode is full-duplex.

A switch has a broadcast domain, just like a hub. Except for the originating port, it can send both multicasts and broadcasts out of each port. It is a device that filters and forwards packets between LAN segments in a network.

When traffic comes in, the switch reads the destination address and directs it to the proper computer rather than all of the connected computers.

The switch transmits traffic to all connected computers if the destination address is not in the table.

Параметры

Свитчи имеют достаточно много параметров, на которые нужно обратить внимание. Количество портов коммутатора определяет, сколько единиц оборудования можно подключить

Дома используются гаджеты, имеющие от 5 до 15 портов

Количество портов коммутатора определяет, сколько единиц оборудования можно подключить. Дома используются гаджеты, имеющие от 5 до 15 портов.

Оборудование, у которого от 15 до 52 портов, предназначено для офиса

Кроме количества портов, следует также обратить внимание на их скорость. Современные гаджеты могут работать на скорости 100 или 1000 Мбит/с

Скорость обслуживания пакетов – это характеристика, определяющая производительность свитча. Стандартный размер пакета равен 64 байта. Данная величина измеряется в миллионах пакетов за секунду (Mpps).

РоЕ (Power over Ethernet), данная функция позволяет подавать электричество к устройству через сетевой кабель. При этом качество передаваемой информации не снижается. С помощью данной опции можно подключать гаджеты, к которым электричество подвести проблематично, например, WEB камеры.

SFP порты используются для подключения к устройствам высшего уровня или к другим коммутаторам. Этот порт является слотом, к которому подключается специальный SFP-модуль. После этого уже можно подключать другое устройство, например, оптоволоконный кабель.

Кроме технических характеристик, следует также обратить внимание на то, какие функции еще поддерживает свитч. Энергосберегающие коммутаторы способны следить за активностью подключенных устройств

Когда они выявляют неактивный сетевой порт, то переводят его в спящий режим. По заявлению производителей, данная функция способна сохранить до 80% электрической энергии

Энергосберегающие коммутаторы способны следить за активностью подключенных устройств. Когда они выявляют неактивный сетевой порт, то переводят его в спящий режим. По заявлению производителей, данная функция способна сохранить до 80% электрической энергии.

VLAN требуется для разграничения сегментов локальной сети. С помощью этой функции можно создать отдельные участки для отделов или филиалов фирмы.

Функция защиты от широковещательного шторма позволяет бороться с DDoS атаками. Модели, имеющие эту функцию, своевременно выявляют флуд и отсекают его.

Функция сегментации трафика позволяет так настраивать порты, чтобы они были логически отделены друг от друга, но могли подключаться к серверу.

Функция стекирования позволяет объединить несколько коммутаторов в стек. Эта возможность востребована в сетях больших разветвленных компаний.

Источники

• https://Help-WiFi.ru/tekh-podderzhka/setevoj-kommutator/
• https://itumnik.ru/internet/hab-dlya-interneta-chto-eto-takoe-i-zachem-on-nuzhen
• https://besprovodnik.ru/kommutator/
• https://14bytes.ru/razbiraemsja-kak-rabotaet-kommutator-seti-ethernet-switch/
• https://ichip.ru/sovety/dlya-chego-nuzhen-setevojj-kommutator-i-kakojj-luchshe-vybrat-371132
• https://WiFiGid.ru/poleznoe-i-interesnoe/kommutator-switch
• https://setupik.ru/chto-takoe-svitch-i-dlya-chego-nuzhnyi-podobnyie-ustroystva.html
• https://mobila.guru/faqsingle/setevye-kommutatory-svitchi-harakteristiki-i-primenenie/

Функция хаба

Хаб представляет собой устройство, которое распространяет информацию, полученную от одного порта, на все остальные порты. Он работает на физическом уровне модели OSI и не имеет возможности изучать данные, которые он передает. Хаб передает информацию всем подключенным устройствам без оглядки на адрес назначения.

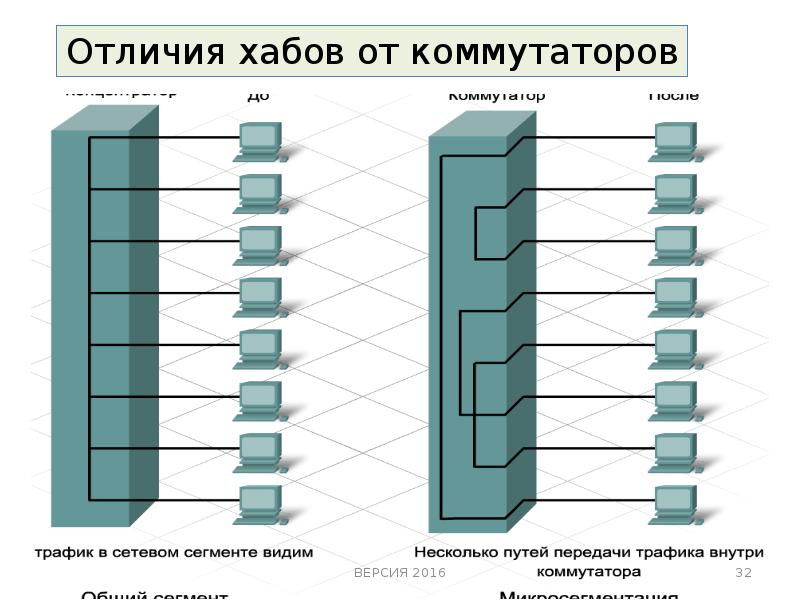

Чем хаб отличается от свича? Свич обладает возможностью изучать адреса MAC устройств, подключенных к нему, и устанавливать соответствие между портами и MAC-адресами. Это позволяет свичу пересылать данные только тем устройствам, для которых данные предназначены, что повышает эффективность работы сети.

Использование хаба может привести к появлению коллизий и увеличению количества широковещательного трафика в сети. В отличие от хаба, свич эффективно решает эти проблемы, улучшая пропускную способность и безопасность сети.

Хаб	Свич
Распространяет информацию на все порты	Пересылает данные только на нужные порты
Работает на физическом уровне модели OSI	Работает на канальном уровне модели OSI
Не имеет возможности изучать адреса MAC устройств	Изучает адреса MAC устройств и устанавливает соответствие между портами и MAC-адресами

Передача данных

В отличие от хаба, свич работает на канальном уровне и передает данные только на нужные порты. Он анализирует MAC-адрес полученного пакета данных, исследует таблицу соответствия MAC-адресов и портов и передает пакет только на порт, который соответствует MAC-адресу получателя. Таким образом, свич обеспечивает более эффективную передачу данных, так как избегает излишней рассылки по всем портам.

В итоге, свич обладает высокой пропускной способностью и позволяет множеству устройств одновременно передавать данные в сети. Хаб же обеспечивает простую и дешевую сеть для небольших офисов или домашних сетей, где не требуется высокая скорость передачи данных.

Широковещательная рассылка

Хаб работает по принципу широковещательной рассылки, поэтому все данные, поступающие на один порт, моментально пересылаются на все остальные порты. Из-за этого, когда одно устройство находится в состоянии передачи данных, все другие устройства подключенные к хабу вынуждены слушать этот трафик, даже если данные не предназначены для них. В результате возникает значительная загрузка линии связи и снижается пропускная способность сети.

Свич же выполняет интеллектуальное управление трафиком и имеет возможность пересылать данные только адресату. Он анализирует MAC-адреса устройств на всех портах и запоминает, на какой порт какое устройство подключено. Таким образом, свич создает таблицу адресов, по которой он определяет, куда отправлять данные. Если адрес получателя неизвестен, свич передает пакет данных на все порты, кроме того, с которого он поступил. Как только свич обнаруживает информацию о адресе получателя, он добавляет его в таблицу адресов и переходит в режим пересылки данных только адресатам.

Таким образом, свич позволяет значительно улучшить производительность сети, так как минимизирует количество передаваемых данных и экономит пропускную способность. В то же время, использование хаба может привести к перегрузке и неполадкам в сети из-за постоянной широковещательной рассылки данных.

ОПРЕДЕЛЕНИЕ

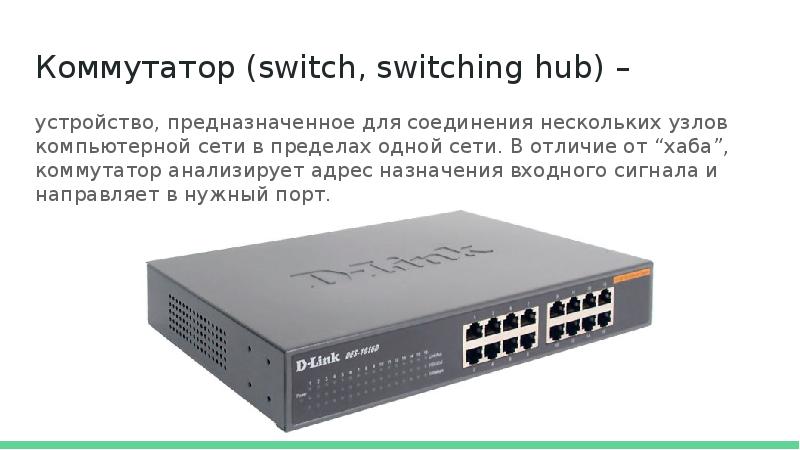

Коммутатор, или свитч – прибор, объединяющий несколько интеллектуальных устройств в локальную сеть для обмена данными. При получении информации на один из портов, передает ее далее на другой порт, на основании таблицы коммутации или таблицы MAC-адресов. При этом процесс заполнения таблицы идет не пользователем, а самим коммутатором, в процессе работы – при первом сеансе передачи данных таблица пуста, и изначально коммутатор ретранслирует пришедшую информацию на все свои порты. Но в процессе работы он запоминает пути следования информации, записывает их к себе в таблицу и при последующих сеансах уже отправляет информацию по определенному адресу. Размер таблицы может включать от 1000 до 16384 адресов.

Для построения локальных сетей используются и другие устройства – концентраторы (хабы) и маршрутизаторы (роутеры). Сразу, во избежание путаницы, стоит указать на различия между ними и коммутатором.

Концентратор (он же хаб) – является прародителем коммутатора. Время использования хабов фактически ушло в прошлое, из-за следующего неудобства: если информация приходила на один из портов хаба, он тут же ретранслировал ее на другие, «забивая» сеть лишним трафиком. Но изредка они еще встречаются, впрочем, среди современного сетевого оборудования выглядят, как самоходные кареты начала 20-го века среди электрокаров современности.

Маршрутизаторы – устройства, с которыми часто путают коммутаторы из-за похожего внешнего вида, но у них более обширный спектр возможностей работы, и ввиду с этим более высокая стоимость. Это своего рода сетевые микрокомпьютеры, с помощью которых можно полноценно настроить сеть, прописав все адреса устройств в ней и наложив логические алгоритмы работы – к примеру, защиту сети.

Коммутаторы и хабы чаще всего используются для организации локальных сетей, маршрутизаторы – для организации сети, связанной с выходом в интернет. Однако следует заметить, что сейчас постепенно размываются границы между коммутаторами и маршрутизаторами – выпускаются коммутаторы, которые требуют настройки и работают с прописываемыми адресами устройств локальной сети. Они могут выполнять функции маршрутизаторов, но это, как правило, дорогостоящие устройства не для домашнего использования.

Самый простой и дешевый вариант конфигурации домашней локальной сети средних размеров (с количеством объектов более 5), с подключением к интернету, будет содержать и коммутатор, и роутер:

Чем отличается коммутатор от концентратора: подробное сравнение

1. Основная функция

• Коммутатор (англ. switch) – это устройство, которое позволяет создать локальную сеть, в которой каждое устройство имеет свое собственное соединение с коммутатором. Коммутатор способен определять, к какому порту нужно направить пакет данных на основе информации в адресе получателя.
• Концентратор (англ. hub) – это устройство, которое объединяет несколько устройств в одну сеть, физически объединяя их в один сегмент. Концентратор просто повторяет сигнал на все устройства, не учитывая адрес получателя.

2. Метод коммутации

• Коммутатор работает на уровне канала (англ. data link) в модели OSI. Он анализирует MAC-адреса входящих пакетов данных и перенаправляет их на нужный порт.
• Концентратор использует метод широковещательной коммутации (англ. broadcast). Он просто повторяет полученный сигнал на все подключенные устройства.

3. Пропускная способность и скорость передачи данных

• Коммутатор обеспечивает высокую пропускную способность и скорость передачи данных, поскольку он может одновременно работать с несколькими портами и выполнять коммутацию в реальном времени.
• Концентратор имеет ограниченную пропускную способность и скорость передачи данных. Все устройства, подключенные к концентратору, совместно используют доступ к сетевому медиа, поэтому пропускная способность сети снижается.

4. Уровень сетевого устройства

• Коммутатор является активным сетевым устройством, поскольку он имеет свою собственную логику и способность принимать решения о перенаправлении трафика на основе адреса MAC.
• Концентратор является пассивным сетевым устройством, которое просто передает переданный ему сигнал на все устройства без анализа содержимого пакетов данных.

5. Уровень безопасности

• Коммутатор обеспечивает более высокий уровень безопасности, поскольку он изолирует устройства друг от друга, посылая пакеты данных только на нужные порты и блокируя нежелательный трафик.
• Концентратор не обеспечивает никакой защиты или разделения трафика между устройствами, поэтому любое устройство в сети может получить доступ ко всем пакетам данных.

Коллизии и управление трафиком

В отличие от хабов, свитчи (switch) позволяют избежать коллизий и эффективно управлять трафиком в сети. Свитч является устройством, которое анализирует адреса MAC-адресов входящих пакетов данных и перенаправляет их только на те порты, которым они предназначены. Таким образом, каждое устройство получает только те пакеты данных, которые необходимы ему, а избыточный трафик не перегружает сеть.

Кроме того, свитчи позволяют обеспечить полнодуплексный режим передачи данных, когда устройства могут одновременно передавать и принимать пакеты данных по разным направлениям, избегая столкновения. Это позволяет значительно увеличить скорость и эффективность работы сети.

Таким образом, использование свитчей в сети позволяет снижать количество коллизий и оптимизировать передачу данных между устройствами, делая сеть более стабильной и производительной.

Чем отличаются управляемый коммутатор от неуправляемого?

Перед началом выбора коммутатора стоит самостоятельно определиться с основными потребностями и задачами, которые необходимо будет решать устройству. Далее в этой статье мы рассмотрим основные отличия неуправляемого коммутатора от управляемого, которые должны будут помочь в принятии окончательного решения.

Сетевой коммутатор – устройство, предназначенное для объединения нескольких сетевых устройств (или узлов) для передачи данных, обычно в одном сегменте. Данное устройство работает на канальном (L2) или сетевом уровне (L3) модели OSI, но об этом позже.

Коммутаторы различаются и по скорости работы (передачи данных): 10/100Мбит, 1Гб, 10Гб и даже 100Гб. Многие коммутаторы поддерживают автоматическое определение скорости. В современном мире не нужно разбираться, какой кабель подобрать: прямой или кроссовый, поэтому можно всегда использовать прямой при подключении любых устройств (функция MDI/MDIX).

Так в чем же разница между управляемыми и неуправляемыми коммутаторами? Конечно, в самой начинке и функционале.

Разберем каждый свитч по его возможностям.

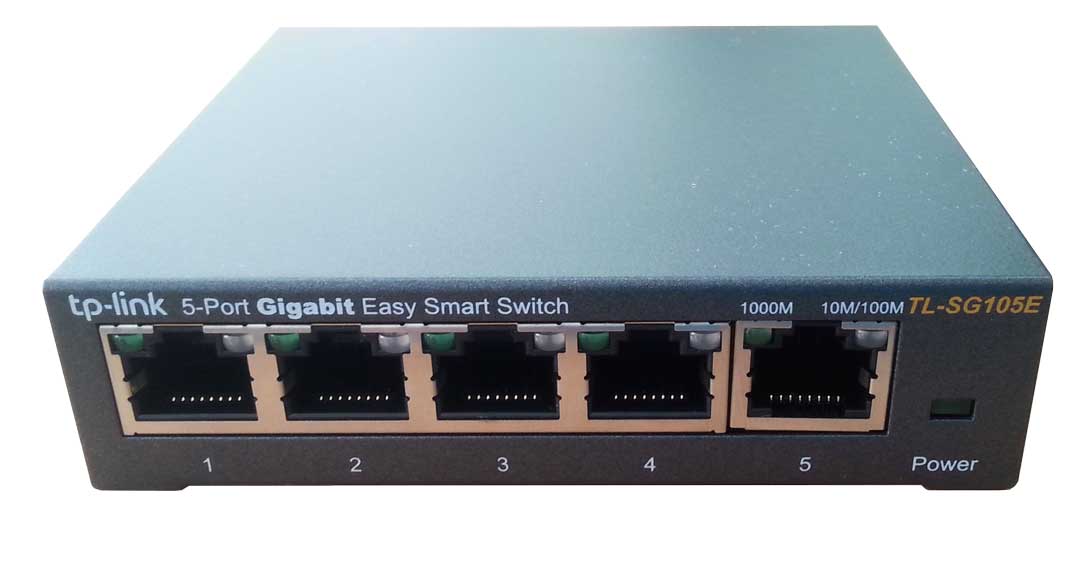

Неуправляемый коммутатор – это устройство по функционалу напоминающее хаб, т.е. самостоятельно передающее пакеты данных с одного порта на остальные. НО! В отличие от хаба свитч передает данные только непосредственно получателю, а не всем устройствам подряд, так как в коммутаторе есть таблица MAC-адресов, благодаря которой коммутатор помнит на каком порту какое находится устройство.

Неуправляемый свитч с оптическими портами может являться альтернативой медиаконвертера с ограниченным количеством портов, например, когда необходимо конвертировать оптику и передавать пакеты данных далее сразу на несколько портов/устройств.

Стоит отметить, что в данных коммутаторах нет web-интерфейса, так как настраивать в них нечего.

Самый очевидный пример использования – объединение компьютеров, камер, контроллеров и других ethernet устройств в одну сеть.

Управляемый коммутатор – более сложное устройство, которое может работать как неуправляемый, но при этом имеет ручное управление, расширенный набор функций и поддерживает протоколы сетевого управления по сети благодаря наличию микропроцессора (по сути управляемый свитч – это узкоспециализированный компьютер).

Доступ к настройкам данного типа устройства осуществляется несколькими способами: при помощи протокола Telnet или SSH, WEB-интерфейса или через SNMP; используется графическое меню, текстовое меню или командная строка.

Одно из основных преимуществ управляемого коммутатора – это возможность разделения локальной сети с помощью VLAN. То есть помимо заполнения MAC-таблицы коммутатор добавляет информацию о принадлежности полученного кадра к определенному сегменту сети. Соответственно, как минимум, мы избавляемся от большого количества широковещательного трафика, устанавливаем самостоятельно доступность устройств к определенной подсети и повышаем безопасность.

Еще одно отличие управляемого коммутатора – протоколы резервирования, которые позволяют создавать сложные топологии. Стандарт Ethernet поддерживает только последовательное соединение, но при помощи специальных «хитростей» в логике работы устройств можно организовывать физические кольца, полукольца, и сети типа Mesh (ячеистая топология). При этом на самом деле логическое подключение все равно остаётся шинным.

Ниже приведен пример (схема), решающий сразу несколько задач. Во-первых, это резервирование коммутаторов в кольце, т.е. есть существует основное кольцо Turbo Ring; к нему подключены ещё несколько коммутаторов через Turbo Chain без изменения основной топологи кольца.

В последнее время становится популярным ещё один, особый вид устройства – smart-коммутатор. Его иногда называют полууправляемым или настраиваемым.

Существует понятие «уровень коммутатора». Оно основано на сетевой модели OSI (open system interconnection) – Базовая эталонная модель взаимодействия. Всего уровней для сетевого взаимодействия – семь. Рассмотрим только интересующие нас L2 и L3.

L2 – канальный уровень. Здесь выполняется работа с кадрами (фреймами). Коммутаторы данного уровня идентифицируют и передают информацию по MAC-адресам, т.е. здесь мы еще не сталкиваемся с ip-адресами. Коммутаторы L2 бывают управляемыми и неуправляемыми. В этой статье речь шла в основном о них.

L3 – сетевой уровень. Здесь коммутаторы уже понимают ip-адреса устройств, определяют пути передачи данных и кратчайшие маршруты (маршрутизация) с использованием протоколов, например, RIP v.1 и v.2, OSPF и др. Коммутаторы L3, как уже понятно, могут быть только управляемыми.

голоса

Рейтинг статьи

Применение переключателей

Некоторые применения переключателей:

• Коммутатор помогает вам управлять потоком данных по сети.
• Локальные сети среднего и большого размера, содержащие несколько связанных управляемых коммутаторов.
• Коммутаторы широко используются в приложениях SOHO (малый офис/домашний офис). SOHO обычно использует один коммутатор для доступа к различным услугам широкополосного доступа.
• Он используется в компьютерной сети для физического соединения устройств.
• Коммутатор может передавать данные на любое другое устройство либо с помощью Half-Du, либо с помощью Half-Du.plex режим или полный-duplex Режим.

Как выбрать сетевой коммутатор

Сейчас, во время всевозможных гаджетов и электронных девайсов, которые переполняют среду обитания обычного человека, актуальна проблема – как эти все интеллектуальные устройства увязать между собой. Почти в любой квартире есть телевизор, компьютер/ноутбук, принтер, сканер, звуковая система, и хочется как-то скоординировать их, а не перекидывать бесконечное количество информации флешками, и при этом не запутаться в бесконечных километрах проводов. Та же самая ситуация касается офисов – с немалым количеством компьютеров и МФУ, или других систем, где нужно увязать разных представителей электронного сообщества в одну систему. Вот тут и возникает идея построения локальной сети. А основа грамотно организованной и структурированной локальной сети – сетевой коммутатор.

Хаб vs коммутатор vs маршрутизатор

В сетевом оборудовании и устройствах, данные обычно передаются в виде кадра. Когда кадр получен, он усиливается, а затем передается на порт назначения ПК (персональный компьютер). Большая разница между хабом и коммутатором заключается в способе доставки кадров.

В хабе, кадр передается или «транслируется» на каждый из его портов. Это не имеет значения, что кадр предназначен только для одного порта. Хаб не может определить, на какой порт следует отправлять кадр. Кроме того, хаб 10/100 Мбит/с должен поделиться пропускную способность с каждым из своих портов. При сравнения коммутатор сохраняет запись MAC-адресов (Media Access Control) всех устройств, подключенных к нему. С этой информацией, сетевой коммутатор может определить, какая система находится на каком порту. Поэтому когда кадр получен, он точно знает, на какой порт его отправлять, без значительного увеличения времени реакции сети. Кроме того, в отличие от хаба, коммутатор 10/100 Мбит/с будет выделять полные 10/100 Мбит/с каждому из своих портов. Таким образом, независимо от количества передаваемых ПК, пользователи всегда будут иметь доступ к максимальной пропускной способности.

В отличие от Ethernet хаба или коммутатора, который занимается передачей кадров, маршрутизатор должен маршрутизировать пакеты в другие сети, пока этот пакет в конечном итоге достигнет своего пункта назначения. Одной из ключевых особенностей пакета является то, что он содержит не только данные, но и адрес назначения, куда он направляется. Более того, маршрутизатор является единственным из этих трех устройств, которое позволит вам поделиться один IP-адрес (Интернет-протокол) между несколькими сетевыми клиентами.

Вы можете иметь четкое представление о сравнении между хабом vs коммутатором vs маршрутизатором здесь:

шаблон	Хаб	Коммутатор	маршрутизатор
Уровень	Физический уровень	Канальный уровень	Сетевой уровень
Функция	Чтобы соединить сеть персональных компьютеров вместе, их можно объединить через центральный хаб	Разрешить подключения к нескольким устройствам, управлять портами, управлять настройками безопасности VLAN	Прямые данные в сети
Форма передачи данных	электрический сигнал или биты	кадр & пакет	пакет
Порт	4/12 потров	многопорт, обычно от 4 до 48	2/4/5/8 потров
Тип передачи	Кадр затопления, одноадресная, многоадресная или широковещательная	Сначала широковещательная, затем одноадресная и/или многоадресная передача зависит от необходимости	На начальном уровне Broadcast, затем Uni-cast и multicast
Тип устройства	Неинтеллектуальное устройство	Интеллектуальное устройство	Интеллектуальное устройство
Используется в(LAN, MAN, WAN)	LAN	LAN	LAN, MAN, WAN
Режим передачи	Half duplex	Half/Full duplex	Full duplex
Скорость	10Mbps	10/100Mbps, 1Gbps	1-100Mbps(беспроводный); 100Mbps-1Gbps(проводной)
Адрес, используемый для передачи данных	MAC адрес	MAC адрес	IP адрес

Так в чем же разница между маршрутизатором, коммутатором и хабом? – давайте подытожим.

Хаб – старый аппарат, которое при отправке сообщения отправляет его на все подключенные сетевые устройства. Не имеет каких-то сложных систем настроек и работает примитивно.

Коммутатор – служит для построения локальных сетей. Работает с таблицей коммутации, которая основана на MAC-адресах. Не имеет сложной операционной системы, а настройку чаще всего делают через консоль. Работает на канальном уровне и общение идет с помощью кадров. Не может выступать в качестве DHCP-сервера, который раздает IP адреса.

Роутер – чаще используется как для построения локальной сети, а также для работы шлюза. Может работать сразу с несколькими сетями, грамотно распределяя трафик между всеми устройствами. Имеет сложную операционную систему с настройками, где вы можете настроить фильтр сайтов, подключиться к VPN, задать жесткое ограничение по использованному трафику, настроить принт-сервер, изменить конфигурацию Wi-Fi и многое другое. Работает с IP-адресацией на сетевом уровне.

В домашних условиях используют именно маршрутизатор. Коммутаторы же чаще всего ставят на предприятиях, там где нужно подключить сразу большое количество сетевых устройств и компьютеров. Также коммутатор не работает с интернетом – именно поэтому его нет смысла устанавливать дома. Аналогично на предприятиях устанавливают и роутеры, которые помогают распределять трафик между несколькими сетями. Основная разница между коммутатор.

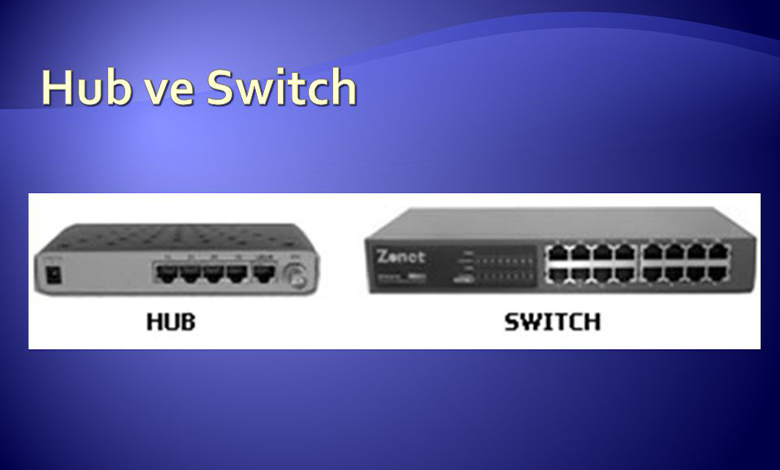

Hub vs switch — Comparison and differences

Hub’s properties:

• Works at the physical layer of the OSI layer
• Uses ‘Store and forwarding’ when it receives a data packet
• A virtual LAN cannot be created using a hub
• Usually comes with 4 to 12 ports
• Only transmits electrical signals or the bits (relate it with physical layer)
• Does not use any software
• Does not have its own memory for memorizing the devices connected over to the network
• Cannot learn the MAC addresses and neither can forward them
• Supports Half-duplex transmission mode
• A hub has only one broadcast domain
• Cannot support Spanning tree protocol
• Packet collisions occur commonly inside a hub

Switch’s properties:

• Works at the Data link layer or layer two of the OSI model
• Uses ‘filter and forwarding’ when it receives a data packet
• A virtual LAN can be created using a Switch and it can also work as a multi-port bridge
• Usually comes with 24 to 48 ports
• Transmits Frames (layer 2 packets) and Layer 3 packets of the OSI model
• Uses its software for admin access and other configurations
• Has its own memory for memorizing the devices connected over to the network
• Can learn the MAC addresses and stores those addressed in a CAM (Content Addressable Memories)
• Supports Half as well as full duplex transmission mode
• A hub has only one broadcast domain
• Can support Spanning tree protocol
• No packet collisions occur commonly inside a hub

Working differences — Hub vs  switch

Let’s say a few computers are connected to a hub in one of the scenarios and in the other scenario, they are connected to a switch.

In the Hub’s case, when all the computers send data packets, those are copied as a signal at the different ports of the hub. That means, the hub simply replicates the signal and the intended recipient gets the packets. Since there is no concept of filtering the packets and forwarding those, there will be a lot of collisions as well.

When the same data packet will arrive at one of the ports of a Switch, the following generic steps will take place:

• A data packet arrives at one of the ports.
• The Switch checks of the address inside the data packet (also called as a frame of layer 2 on OSI model)
• The switch has a CAM table and it will match the address of the frame with one of the addresses of the CAM table.
• If the address matches, the switch known the particular port at which that address resides. So the Switch will forward that packet to that particular port and this is also called as ‘Filter and forwarding’ in computer networks terms
• These things are all possible because of a configuration file and memory inside a Switch which is absent in a hub.
• The network admin can configure the switch according to his preference.
• Because of the filter and forwarding, there is no collision inside a switch.

Read our complete coverage on:

• Networking Devices
• Computer Networks

Пропускная способность

В случае использования хаба, все устройства на сети совместно используют доступ к единственному каналу связи. В результате, пропускная способность хаба разделяется между всеми подключенными устройствами. Это означает, что при одновременной передаче данных несколькими устройствами, скорость передачи может значительно снижаться.

Свич, с другой стороны, работает на канальном уровне и имеет возможность управлять потоком данных. Устройства, подключенные к свичу, могут передавать данные параллельно, каждому устройству выделяется отдельный канал связи. Это позволяет значительно увеличить пропускную способность и улучшить производительность сети.

Пропускная способность хаба

Хаб, или концентратор, предоставляет очень ограниченную пропускную способность. Он работает на физическом уровне сетевой модели OSI (Open Systems Interconnection) и просто повторяет полученные данные на все порты, без анализа содержимого. Это означает, что хаб может обрабатывать только одну передачу данных одновременно, и все устройства, подключенные к хабу, будут конкурировать за доступ к сети.

В результате, при использовании хаба происходит коллизия пакетов данных, что приводит к замедлению работы сети и ухудшению ее производительности. Пропускная способность хаба ограничена скоростью передачи данных по его портам.

Однако современные сети все реже используют хабы в качестве активных устройств, потому что у них есть более преимущественная альтернатива — свитчи. Свитчи работают на более высоких уровнях модели OSI, а их пропускная способность значительно выше, чем у хабов. Каждый порт свитча обладает своей независимой пропускной способностью, что позволяет обрабатывать одновременно несколько передач данных.

Таким образом, главное отличие хаба от свитча заключается в пропускной способности. Хаб имеет низкую пропускную способность и может приводить к коллизии пакетов данных, в то время как свитч имеет более высокую пропускную способность и улучшает производительность сети.

Пропускная способность свича

Свич, в отличие от хаба, обладает гораздо более высокой пропускной способностью. Чем свич умеет справляться со значительно большим количеством одновременных передач данных по сравнению с хабом.

Свич работает на канальном уровне модели OSI, что позволяет ему анализировать пакеты данных и доставлять их только тем устройствам, которые адресованы этим пакетам. Такой подход снижает количество коллизий, увеличивает пропускную способность и обеспечивает более эффективное использование сетевых ресурсов.

Свичи поддерживают различные стандарты передачи данных, такие как Fast Ethernet, Gigabit Ethernet, 10-Gigabit Ethernet и другие. С помощью этих стандартов свичи обеспечивают высокую скорость передачи данных и обеспечивают отличную производительность сети, даже при большом количестве активных устройств.

Таким образом, пропускная способность свича является одним из главных его преимуществ перед хабом. Свичи позволяют создавать более мощные и эффективные сети, обеспечивая высокую скорость передачи данных и минимизируя коллизии.

Отличие свитча от хаба (сетевого концентратора)

Больше всего хаб похож на не управляемый коммутатор. Но у них есть различия. Хаб просто передает все полученные пакеты на все порты какие у него есть в наличии, кроме того откуда пакет пришел. Коммутатор же более умный – хранит таблицы MAC адресов и, после некоторого обучения, передает пакеты только на нужный порт, где находится адресат, не замусоривая лишним трафиком сеть.

Если к хабу подключено несколько устройств, то он работает со скоростью самого низкоскоростного подключенного устройства. В то время как на коммутаторе для каждого подключения на каждом порту выставляется своя скорость. То есть, если на одном порту в результате автопереговоров была выставлена скорость 100 Мбит в секунду, то на другом может быть и 1 Гбит в секунду. Конечно, если коммутатор поддерживает такую скорость.

Сейчас сложно найти в продаже хаб, так как их уже не производят, хотя они могут быть полезны для анализа обмена между двумя устройствами. Для этих целей сейчас покупают коммутаторы и роутеры с зеркалированием портов.
