Чем отличается двухтактный двигатель от четырехтактного: есть ли разница

Основные отличия этих двух видов двигателей

Масса двигателя.
Первое отличие в том, что 2-х тактовые двигатели легче (имеют меньший вес), чем 4-х тактовые. Это значит, что если требуется максимально уменьшить массу автомобиля, что бывает очень актуально, например, для гоночных болидов, то выгоднее использовать двухтактные.
Стоимость двигателя.
Двухтактные дешевле, поэтому в бюджетных вариантах машин, как правило, стоят именно они.
Шумность работы.
Четырехтактные более тихие, и во время работы их почти не слышно. Это одна из причин, по которой их ставят в дорогие машины.
Экологичность.
Четырехтактные более экологичны, так как их рабочий цикл дает меньше продуктов сгорания, а значит и меньше дыма.
Расход смазки
.
Двухтактные ДВС расходуют больше машинного масла, так как его приходится разбавлять с бензином, в то время как у 4- тактовых есть для этого отдельная система.
Сложность изготовления.
Сделать двухтактный ДВС гораздо проще, этим и обусловлена его дешевизна.
Скорость разгона.
Двухтактные разгоняются быстрее, поэтому их используют в спортивных и гоночных авто.
Эксплуатация.
4-тактные тяжелее обслуживать и ремонтировать, так как они сложнее и у них есть множество дополнительных систем, которые отсутствуют у двухтактных.
Срок службы.
4-тактные служат гораздо дольше.

Это основные их отличия, но если вы покопаетесь в теме и хорошенько в ней разберетесь, то непременно найдете еще целую кучу отличий.

Начнем с принципа действия. Любой двигатель внутреннего сгорания имеет поршень, который через шатун крутит коленчатый вал (и в конечном итоге колеса), движимый энергией сгорания паров топлива в смеси с воздухом (горючей смеси).

Конструктивные и эксплуатационные отличия

Основное отличие этих сложных устройств состоит в том, что у них различаются механизмы газообмена, то есть механизмы выделения отработавших газов и подачи топливо-воздушной смеси. В четырехтактном двигателе существует специальный газораспределительный механизм, который в определенное время закрывает и открывает выпускные и впускные клапана. С его помощью и происходит заполнение и очистка цилиндра.

В двухтактном же двигателе такого механизма нет и все процессы очистки и заполнения совершаются параллельно с тактами расширения и сжатия. Поршень же все это время находится вблизи НМТ. Для этих процессов в стенках цилиндра расположены два отверстия: продувочное и впускное. Продувочное отверстие отвечает за выпуск продуктов сгорания, а впускное — за подачу топлива в цилиндр. Газораспределительный механизм, как мы уже говорили, в таком двигателе отсутствует, а значит и отсутствует и сложная система клапанов. Это делает двухтактный двигатель значительно легче и проще.

Литровая мощность. В четырехтактном двигателе весь рабочий ход совершается когда коленвал сделает два оборота, а в двухтактном каждый оборот коленвала подразумевает собой рабочий ход. Теоретически двухтактный двигатель должен иметь большую (в 2 раза) литровую мощность двигателя внутреннего сгорания, нежели четырехтактный. Литровой мощностью принято называть отношение мощности двигателя к его литражу.

Однако практика показывает, что это не всегда так. Как правило, такое соотношение находится в пределах от 1,5 до 1,8. Такое происходит по ряду причин: поршень не полностью использует свой ход из-за расширения, механизм освобождения отработавших газов в цилиндре уступает механизму четырехтактного двигателя, часть мощности тратится на продувку цилиндра и прочие особенности газообмена двухтактного двигателя.

Потребление топлива. Хотя двухтактный двигатель и превосходит четырехтактный по удельной и литровой мощности, он значительно проигрывает ему по экономичности. Поступающая из кривошипно-шатунной камеры в цилиндр топливная жидкость, смешанная с воздухом, вытесняет собою отработавшие газы. Поэтому какая-то часть топлива удаляется с отработавшими газами, попадая в выхлопные каналы, и соответственно двигатель теряет часть полезной работы.

Смазка. Двухтактные двигатели отличаются в принципах смазки двигателя от четырехтактных. Чтобы смазать 2-х тактную модель, необходимо создать специальную смесь из бензина и моторного масла (5:1, как правило). Такая смесь из бензина, воздуха и масла отлично смазывает все элементы двигателя: зеркало цилиндра, подшипники коленвала и шатуна, ведь она циркулирует не только в кривошипной, но и поршневой камере. Когда произойдет возгорание смеси, масло, которое на данный момент имеет вид мелких капель, сгорит так же быстро, как и бензин. Все продукты горения удалятся с отработанными газами.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.
Блок цилиндров
Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.
Кривошипно-шатунный механизм: 1 — цилиндр; 2 — маховик; 3 — шатунный подшипник; 4 — коленчатый вал; 5 — колено; 6 — коренной подшипник; 7 — шатун.
Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.
Газораспределительный механизм
Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.
Система питания
Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.
Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.
Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».
Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.
Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.
Система охлаждения
Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.
Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

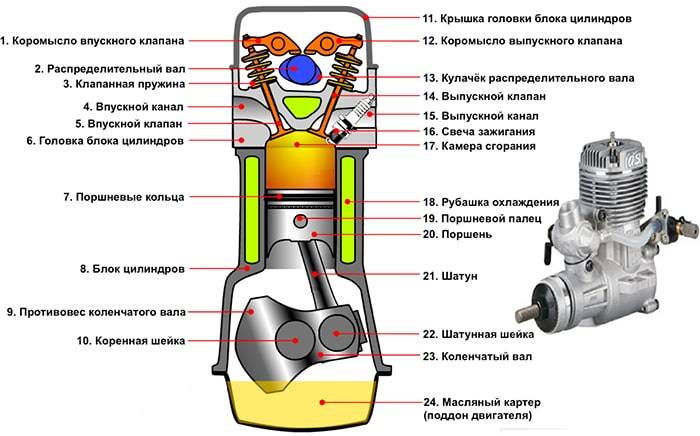

Как устроен и работает четырехтактный движок

Работа 4-тактного двигателя позволяет вращать коленчатый вал, который передает движение на полный привод автомобиля через кривошипно-шатунный механизм. Самая простая одноцилиндровая конструкция состоит из:

металлический корпус, состоящий из крышки и блока цилиндров;
цилиндр, внутри которого поршень движется вверх и вниз;
впускной и выпускной клапаны, подающие топливную смесь в камеру сгорания и отводящие выхлопные газы;
поршень, который сжимает топливную смесь, вызывая воспламенение, а также вращает маховик коленчатого вала и, как следствие, колеса автомобиля;
свечи зажигания, подающие искру в цилиндр, воспламеняющий горючую смесь (на бензиновых моделях);
системы маслоснабжения внутри силового агрегата для смазки и охлаждения движущихся частей;
контур жидкостного охлаждения, удаляющий излишки тепла от двигателя.

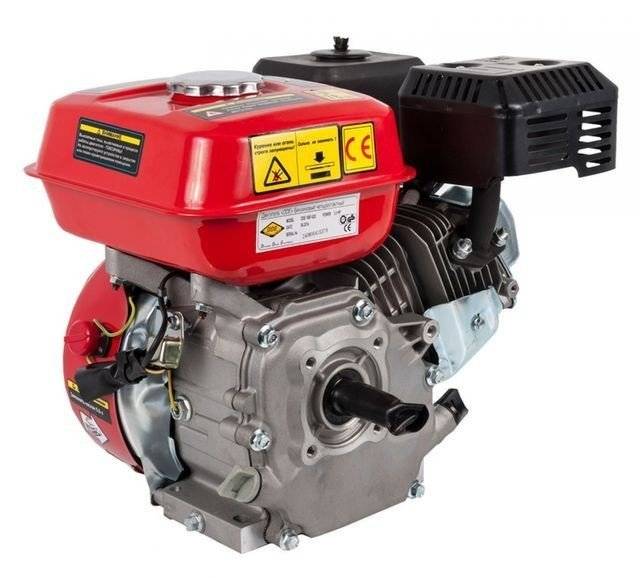

Модульный одноцилиндровый четырехтактный двигатель внутреннего сгорания.

Как работает четырехтактный двигатель:

Впуск (вращение кривошипа от 0 до 180 °): поршень опускается в нижнюю мертвую точку (PMI), впускной канал открывается одновременно, и смесь топлива и кислорода поступает в двигатель.
Сжатие (от 180 до 360 °): поршень поднимается в верхнюю мертвую точку (ВМТ), сжимая топливную смесь внутри.
Рабочий ход (от 360 до 540 °): топливо внутри цилиндра воспламеняется свечой зажигания (или по температуре — на дизельных двигателях) и поршень снова сбивается силой образовавшегося взрыва. Третий такт называется рабочим ходом, потому что именно в нем поршень совершает полезную работу, передавая крутящий момент на коленчатый вал, а затем на ведущее колесо (остальные такты ДВС происходят, наоборот, за счет движению кривошипно-шатунного механизма, поэтому КПД двигателя этого типа составляет около 40%).
Выпускной канал (кривошипная система от 540 ° до 720 °): в это время выпускной канал открывается, и поршень поднимается обратно в ВМТ, выталкивая отработанные газы в систему выпуска.

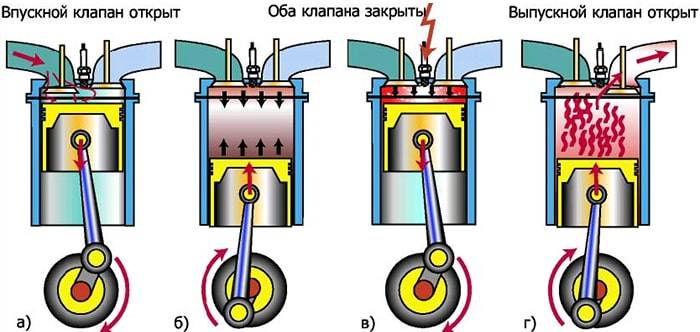

Рабочий цикл четырехтактного бензинового двигателя.

В чем особенность дизельных силовых агрегатов

Все ДВС можно разделить на две группы по принципу смесеобразования:

Бензин (карбюраторный или инжекторный) и газ — в которых топливо смешивается с воздухом перед поступлением в цилиндр.
Дизель: топливо впрыскивается непосредственно в камеру сгорания.

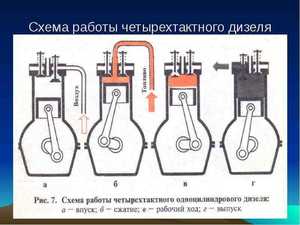

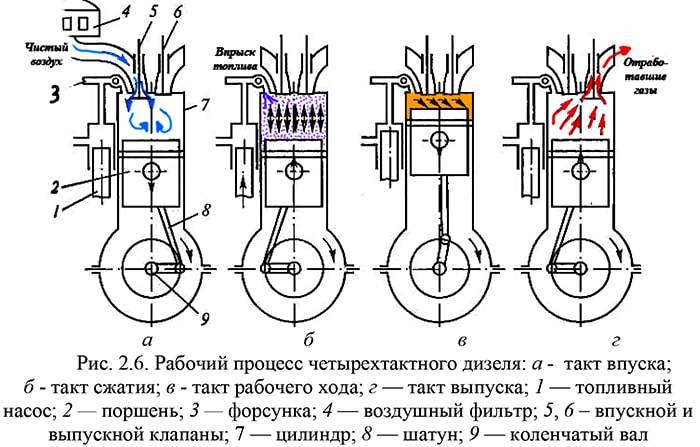

Рабочий цикл четырехтактного двигателя на дизельных силовых агрегатах немного отличается от такового на бензине. Камеры сгорания содержат кислород, который нагревается до температуры, достаточной для воспламенения топлива. Прежде чем поршень достигнет верхней мертвой точки, в цилиндр впрыскивается жидкое дизельное топливо, которое форсунки разбрызгивают небольшими каплями для более быстрой реакции с нагретым воздухом.

4-х тактный дизельный двигатель.

Многоцилиндровые модели

Чем больше цилиндров у четырехтактного двигателя, тем больше общий объем камер сгорания, поэтому силовые агрегаты автомобилей оснащены большим количеством цилиндров. Чаще всего это число четное, чтобы обеспечить сбалансированность установки, но есть и трехцилиндровые модели.

Классификация двигателей для многоцилиндровых автомобилей:

В линию: на одном коленчатом валу, параллельно друг другу;
V-образный — два ряда цилиндров на коленчатом валу, расположенных под углом;
VR-образная — аналогична предыдущей, но имеет меньший угол развала (около 15o).

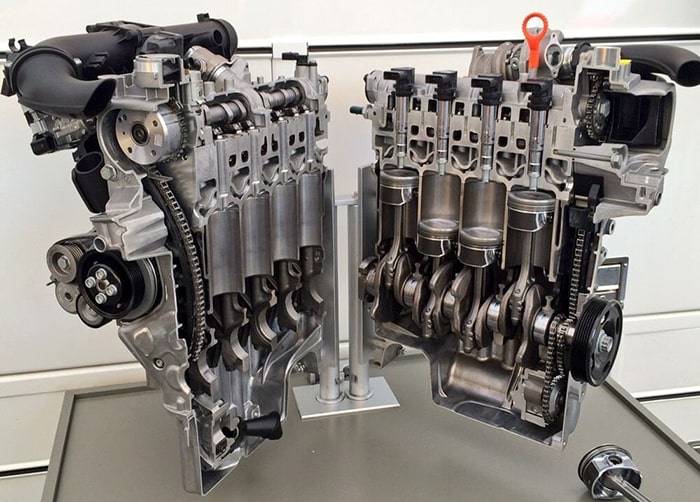

Двигатель внутреннего сгорания в ряду в разрезе.

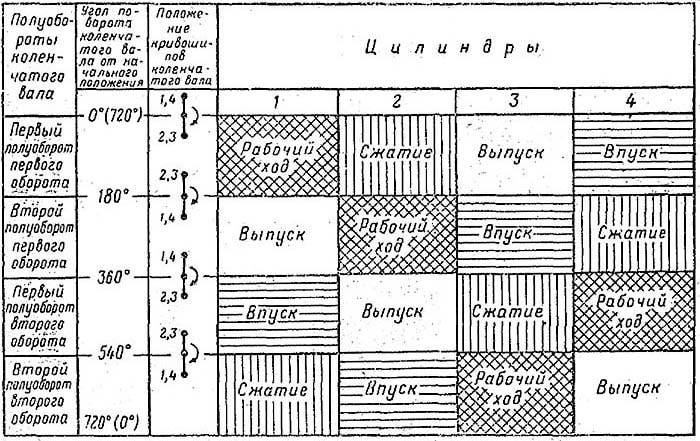

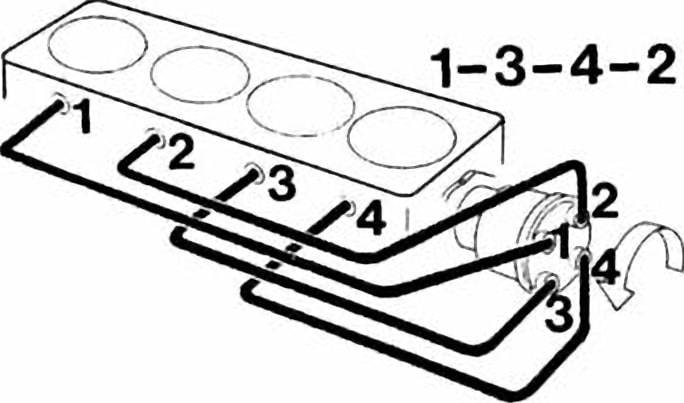

Чтобы многоцилиндровый двигатель работал плавно, ходы различных цилиндров должны чередоваться в определенной последовательности и через равные промежутки времени. Примерный порядок работы четырехцилиндрового двигателя внутреннего сгорания:

От чего зависит мощность четырехтактного мотора

Основными параметрами, влияющими на мощность силового агрегата, являются:

общий объем цилиндров;
частота вращения вала двигателя;
прохождение входных и выходных отверстий;
уровень сжатия топливной смеси.

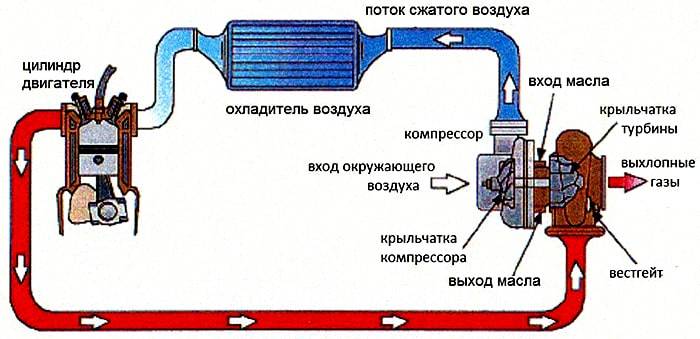

Схема турбонаддува двигателя с турбонаддувом.

Система смазки рассматриваемых моделей двигателей

Принцип смазки является очередным существенным различием, характеризующим работу двухтактных и четырехтактных моделей силовых агрегатов. Первые из них предполагают перемешивание определенного количества моторного масла с бензином. Существуют установленные пропорции такой смеси.

Чаще всего на одну часть масла приходится от 25 до 50 частей бензина. При возгорании горючей смеси смазка, представленная в виде мельчайших распыленных частиц, сгорает вместе с топливом. Вещества, образующиеся в результате сгорания, удаляются совместно с выхлопными газами.

Существует два способа получения масляно-бензиновой смеси:

обычное механическое перемешивание при непосредственной подаче горючего в топливный бак;
все необходимые компоненты поставляются внутрь системы по отдельности. Для получения требуемой топливно-масляной смеси предназначен специальный патрубок. Располагается деталь в пространстве, отделяющем цилиндр от карбюратора.

Для четырехтактного мотора применяется исключительно раздельная подача бензина и масла. Топливо не перемешивается со смазкой, независимо выполняя предписанные функции. Поэтому конструкция двигателя несколько усложняется за счет необходимости существования отдельной системы, снабжающей силовой агрегат требуемым количеством масла. Дополнительным оборудованием для смазки является масляный бачок, фильтр, помпа, клапаны и трубопроводная магистраль.

Требования к маслу, применяющемуся для двухтактных двигателей, ужесточаются из-за его полного сгорания. Необходимым условием является минимальное количество продуктов горения в виде нагара и сажи.

Конструктивные и эксплуатационные отличия четырехтактных двухтактных бензиновых двигателей

Главное отличие четырехтактного двигателя от двухтактного обусловлено разными механизмами газообмена, а именно: удалением отработанных газов и подачей топливно-воздушной смеси в цилиндр.

Процессы заполнения цилиндра и его очистки в четырехтактном двигателе происходят с помощью газораспределительного специального механизма, который в определенное время открывает и закрывает рабочий цикл.

Очистка цилиндра и его заполнение в двухтактном двигателе выполняется в одно время с с расширением и сжатием при нахождении поршня поблизости мертвой нижней точки. В стенках цилиндра для этого имеется два отверстия: продувочное или впускное и выпускное. Через выпускное отверстие поступает топливная смесь, и выходят отработанные газы.

Основные отличия двухтактных и четырехтактных двигателей:

Литровая мощность. В четырехтактном двигателе на два оборота коленчатого вала приходится один рабочий ход. Поэтому теоретически двухтактный двигатель должен иметь литровую мощность вдвое больше, чем четырехтактный. Но на практике превышение составляет около 1,8 раза, благодаря использованию поршня при расширении хода, а также наличия худшего механизма освобождения цилиндра от отработанных газов и больших затрат на продувку части мощности.
Потребление топлива. Двухтактный двигатель превосходит четырехтактный в удельной и литровой мощности, но уступает в экономичности. Отработанные газы вытесняются воздушно — топливной смесью, которая поступает в цилиндр из шатунно-кривошипной камеры. Часть топливной смеси при этом поступает в выхлопные каналы и удаляется с отработанными газами.
У двухтактного и четырехтактного двигателей принцип смазки двигателя существенно отличается. Двухтактные модели характеризуются необходимостью смешивания бензина с моторным маслом в определенных пропорциях. Масляная воздушно-топливная смесь циркулирует в поршневой и кривошипной камерах, смазывая подшипники коленчатого вала и шатуна. Мельчайшие капли масла при возгорании топливной смеси сгорают вместе с бензином. Продукты сгорания уходят вместе с отработанными газами.

Смешивают бензин с маслом двумя способами. Это может быть простое перемешивание, которое проводится перед тем, как залить в бак топливо и раздельная передача. Во втором случае масляно-топливная смесь образуется во впускном патрубке, расположенном между цилиндром и карбюратором.

Двигатель в последнем случае оснащен масляным бачком с трубопроводом, соединенным с плунжерным насосом. Насос подает масло во впускной патрубок в том количестве, которое необходимо. Производительность насоса зависит от того, как расположена ручка подачи «газа». Поступление масла тем больше, чем больше подается топливо. Более совершенной является раздельная система смазки двухтактного двигателя. Отношение бензина к маслу при ней может достигать 200:1. Это приводит к снижению расхода масла и к уменьшению дымности. Такую систему используют, например, на современных скутерах.

В четырехтактных двигателях бензин с маслом не смешивают, а подают отдельно, для чего двигатели имеют классическую систему смазки, которая состоит из фильтра, масляного насоса, трубопроводной магистрали и клапанов. В качестве масляного бачка может выступать картер двигателя (смазка с «мокрым «картером) либо отдельный бачок («сухой» картер).

В первом случае насос всасывает из поддона масло, направляет его во входную полость, а затем по каналам -к деталям шатунно-кривошипной группы, к подшипникам коленвала и газораспределительному механизму.

В случае смазки с «сухим» картером масло заливают в бочок. Оттуда оно при помощи насоса попадает к трущимся поверхностям. Стекающую в картер часть масла откачивают дополнительным насосом и возвращают в бачок.

Для очищения масла от разных продуктов износа двигатель имеет фильтр. Кроме того при необходимости устанавливают охлаждающие фильтра, потому как температура масла в процессе работы может очень сильно подниматься.

Сравнение параметров

Литровая мощность. Выше у двухтактных в 1,5-1,8 раза, чем у 4-х тактных двигателей.
Удельная мощность. Также выше у двухтактных.
Обеспечение очистки цилиндра и подачи топлива. Четырехтактные ДВС могут похвастаться наличием газораспределительного механизма.
Экономичность. Расход топлива на 20-30% ниже у 4-х тактных.
Система смазки. У четырехтактных двигателей имеется полноценная система двигателя, у двухтактных — масло чаще всего смешивается с бензином.
Экологичность. Выхлоп 2-х тактных ДВС более токсичен, чем у 4-х тактных.
Шумность работы. Четырехтактные работают значительно тише.
Ресурс работы. Благодаря совершенной системе смазки и уменьшенной частоте вращения коленвала, 4-х тактные двигатели считаются более совершенными.
Скорость по набору оборотов. Преимущество за двухтактными.
Обслуживание. Благодаря наличию газораспределительного механизма, 4-х тактные движки обслуживать намного сложнее.
Вес. Из-за несложной конструкции, двухтактные намного легче.
Цена. Четырехтактные дороже.

Благодаря небольшому весу, простоте обслуживания и высокой удельной мощности двухтактные модели обладают широкой областью применения. Во многих бензиновых устройствах (косилках, бензопилах) даже не возникает вопроса о том, какую модель ДВС использовать. Однако двухтактные сдают свои позиции из-за высокой таксичности и шумности. Поэтому принято считать, что в каждой модели есть свои плюсы и минусы и выбирать, какой двигатель лучше использовать в том или ином случае, лучше по обстоятельствам.

Экономичность. Мифы и реальность.

Начнём со стоимости.

Из-за более сложной конструкции стоимость четырёхтактных моторов превышает двухтактные аналоги. В некоторых случаях эта разница всего лишь 10%, а в некоторых и 50%. В любом случае при расчёте на одну лошадиную силу, два такта будут дешевле.

Расход топлива.

На первый взгляд может показаться, что четырёхтактные подвесные лодочные моторы расходуют меньше бензина, масла и вообще обладают более высоким коэффициентом полезного действия. Чего тут скрывать, так оно и есть… Одна из главных причин, это безусловно попадание неотработанного топлива в выхлоп. Вторая предусмотрена конструкцией двухтактного двигателя изначально – масло не только смазывает, но и горит. Не знаю как в Вашей реальности, а в моей стоимость хорошего масла для двигателя внутреннего сгорания превосходит стоимость хорошего бензина в несколько раз. И третья более-менее весомая причина – это совмещение рабочего такта с выхлопом. В четырёхтактных двигателях отработанная смесь начинает выводится только после того, как головка цилиндра опустилась в крайнее нижнее положение, а в двухтактных – примерно на половине пути (плюс-минус, в зависимости от конкретной модели).

Теперь по делу

Когда это важно? Ведь, например, на гонках никто не задумывается над экономичностью – главное прийти первым, а при путешествиях на длительные дистанции… Правда в том, что если Вы выходите в плаванье только в июле и то раз в неделю, то, вполне возможно, Ваши внуки окупят разницу в цене. И если Вы задумаетесь над тем, какой лодочный мотор лучше. именно для Вас, то расход топлива будет играть малозначимую роль

А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

именно для Вас, то расход топлива будет играть малозначимую роль. А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

Моторесурс.

Ходят слухи, что четырёхтактник будет служить намного дольше своего двухтактного аналога. Но, как говорится, в действительности всё не так, как на самом деле. Реальное положение вещей таково, что все эти утверждения слишком теоретизированы. Допустим, заявленный моторесурс какого-то двигателя – 2000 моточасов. Для того, чтобы проверить это на практике нужно весь сезон КРУГЛОСУТОЧНО ездить на лодке. Или 3 сезона по 8 часов в сутки. Каждый день. Без выходных и проходных. Не зависимо от погодных условий. И учтите ещё, что для того, чтобы сравнить, проверять нужно 2 подвесных лодочных мотора. Вы представляете себе стоимость такой проверки? А кто может себе позволить потратить год жизни на это? Я с полной уверенностью заявляю, что ни одно частное лицо такой проверкой не занималось и заниматься не будет. На практике, если и проводились такие испытания (в чём лично я сомневаюсь), то они спонсировались изготовителями ПЛМ и, безусловно, заангажированы в чью-то пользу. А если учесть, что двигатели будут ремонтироваться? Как тогда считать моторесурс? Всем известно, что некоторые дедульки ездят на мотоциклах 70-х годов, просто заменив головку цилиндра. Что здесь можно сказать о моторесурсе? В общем, здесь можно сказать, что данные о моторесурсе подвесных лодочных моторов просчитываются только на бумаге (или на компьютере) и могут быть далеки от реальности, так что здесь сложно сказать какой лодочный мотор лучше

Ремонт и обслуживание.

У двигателей всех производителей и всех назначений время от времени могут случаться поломки. И всем понятно, что чем дороже движок, тем дороже на него детали. К примеру, вместо того, чтобы починить Porsche можно купить себе «Жигули». С лодочными моторами то же самое – чем дешевле двигатель, тем дешевле обслуживание и ремонт. Если Вы живёте в Санкт-Петербуге, то настойки, починки, регулировки и прочие полезные вещи Вам проще будет сделать у нас и сказать здесь какой лодочный мотор лучше

сложно. Обращайтесь к нашим дилерам и они выдадут Вам нужную информацию. Если же Вы намерены делать ремонт двигателя собственными силами или силами знакомых, то, вероятнее всего, Вам стоит купить двухтактник – они проще, дольше выпускаются и по ним больше специалистов. Некоторые умельцы могут очень качественно настраивать свои два такта прямо на воде… А вот с четырьмя дела обстоят сложнее. Хотя при любых раскладах первоначальную настройку настоятельно рекомендуется проводить в нашей мастерской или с нашим мастером на выезде.

Принцип работы двухтактного двигателя

Мотор с двумя тактами состоит из:

Картера. Выполнен из двух частей. Между собой части соединяются болтами. Обе части имеют по одному отверстию. Оно необходимо для установки коленчатого вала. В отверстия картера устанавливаются подшипники;
Гильзы. Устанавливается на картер. Оборудована окнами, служащими для движения воздушной массы и отработавших газов в камере сгорания. Соединение картера и гильзы герметизируется;
Головки цилиндра. Закрывает верхнюю часть гильзы. Головка фиксируется болтами или гайками. Для предотвращения утечки рабочий смеси при сжатии, между головкой и гильзой устанавливается термоустойчивая прокладка. Головка оборудована отверстием для установки свечи;
Одностороннего клапана. Используется для перекрывания впускного тракта при движении поршневого элемента вверх;
Поршня. Изготовлен из лёгких материалов, в верхней части имеет пазы для установки колец. В нижней части поршневой элемент оборудован отверстием для соединения с шатуном при помощи пальца;
Шатуна. Используется для передачи усилия от поршня к коленчатому валу силового агрегата. Для снижения трения при движении шатун оборудован подшипниками;
Коленчатого вала. Необходим для передачи крутящего момента к оборудованию;
Подшипников и сальников. Для снижения трения вращающихся частей предусмотрена установка подшипников. По краям коленчатого вала устанавливаются сальники. Они необходимы для герметизации картера. Такая конструкция предотвращает утечку рабочей массы в картер двигателя.

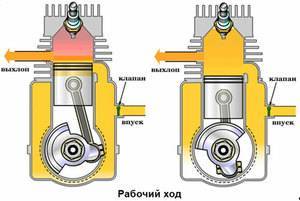

Некоторые люди задаются вопросом, как работает двухтактный двигатель? Возгорание воздуха с топливом происходит на каждом круге коленчатого вала. Механизм распределения газов отсутствует. Это упрощает конструкцию и снижает вес установки. Впрыск рабочей смеси, и выпуск выхлопных газов осуществляется через специализированные окна, расположенные в гильзе. В нужный момент они перекрываются поршневым элементом.

За один цикл происходят 2 такта. Выпускное окно расположено выше впускного. Перемещаясь вниз, поршень открывает выпускное окно, и отработавшие газы выходят в атмосферу. После этого открывается впускное окно, и рабочая смесь попадает в цилиндр. Двигаясь вверх, поршень перекрывает оба окна и создает давление топливной смеси. После воспламенения действие повторяется.

Для начала надо разобраться, что такое ТАКТ и ЦИКЛ, чем они отличаются в 2-х и 4-х тактных ДВС

Четырёхтактный ДВС

Рабочий цикл любого четырёхтактного ДВС включает в себя следующие такты (на примере поршневого двигателя):

Поршень движется вниз, цилиндр заполняется горючей смесью;
Поршень движется вверх, горючая смесь в цилиндре сжимается;
Поршень движется вниз, после воспламенения в ВМТ, под действием расширения воспламенённой смеси – рабочий ход;
Поршень движется вверх, вытесняя отработавшие газы.

Топливная смесь поступает в камеру над поршнем, там же сгорает и удаляется в выхлопную трубу. Камера коленвала не сообщается с камерой над поршнем.

Четыре такта происходят за ДВА оборота коленвала последовательно, затем цикл повторяется.

Главное отличие – наличие газораспределительного механизма, который в нужное время закрывает и открывает впускные и выпускные окна.

Двухтактный ДВС

Рабочий цикл любого двухтактного ДВС включает в себя следующие такты (так же на примере поршневого двигателя):

Сжатие. При сжатии поршень движется вверх, сначала перекрывая впускное окно, а потом выпускное – в камере сгорание начинается сжатие. По мере движения вверх, поршень открывает впускное окно в камеру коленвала и в неё поступает горючая смесь. В верхней мёртвой точке происходит воспламенение горючей смеси, тачинается второй такт.
Рабочий ход. После воспламенения, газы расширяются и толкают поршень вниз. По мере движения вниз, поршень закрывает впускное окно и открывает выпускное окно – расширяющиеся прогоревшие газы устремляются в выхлопную трубу. При дальнейшем движении вниз, поршень открывает впускное окно в камеру сгорания и горючая смесь вытесняется из камеры коленвала по каналу в камеру сгорания – вытесняя остатки отработавших газов и заполняя камеру сгорания. Дойдя до нижней мёртвой точки цикл повторяется.

Цилиндр двухтактного двигателя отличается от четырехтактного тем, что имеет окна и каналы, которые объединяют камеру над поршнем с камерой коленвала. Окна расположены таким образом, что поршень закрывает и открывает их своей боковой поверхностью в нужное время, чтобы смеси могли распределяться в цилиндре должным образом.

Главное отличие – камера коленвала сообщается с камерой сгорания над поршнем окнами в цилиндре и каналами. Топливная смесь служит так же смазкой в камере коленвала, поэтому бензин в двухтактных двигателях смешивают с маслом. Пропорция бензин/масло обычно устанавливается производителем и прописывается в инструкции к технике.

Различия2-х и 4-х тактных ДВС

Экономичность. Двухтактные ДВС потребляют больше топлива, так как отработавшие газы вытесняются из камеры сгорания топливной смесью – часть топлива вылетает в трубу.
Литровая мощность. Двухтактные двигатели выдают большую мощность из того же объёма, так как рабочий ход совершается в каждый оборот. Но часть мощности теряется из-за наличия окон в цилиндре, поэтому литровая мощность больше не в 2 раза, а в 1,6-1,7.
Смазка камеры КШМ. В 2-х тактном камера КШМ смазывается смесью бензина и масла, а в 4-х тактном масло подаётся отдельно по каналам.
Токсичность выхлопа двухтактных двигателей выше, чем четырёхтактных.
Сложность конструкции 4-х тактного двигателя значительно выше за счёт наличия ГРМ и системы смазки.
Ресурс 4-х тактного двигателя значительно выше.
2-х тактные двигатели динамичнее и легче, стоимость их дешевле.
4-х тактный двигатель сложнее в обслуживании, опять же из-за наличия ГРМ и системы смазки.

История и применение 2-х и 4-х тактных ДВС

Четырёхтактный двигатель был впервые запатентован в 1861 году, а двухтактный в 1881 году.

Двухтактные двигатели применяются всё реже из-за низкой экологичности и шумности работы, но благодаря малому размеру и весу, они безальтернативно устанавливаются в мотокосы, бензопилы и другой мелкий и оборотистый бензоинструмент. Всё реже двухтактные двигатели применяют в мопедах, скутерах и мотоциклах.

Почти все двигатели мотоциклов СССР, таких “Минск”, “Восход”, “Иж” – двухтактные.

Четырехтактные моторы распространены очень широко – от мопеда и до самолёта. Если у вас есть машина – она с 99,9%-ой вероятностью оборудована 4-х тактным двигателем.
