Разница между DIMM и SODIMM

More Examples Of Sodimm & Dimm Used In Sentences

In order to better understand the differences between SODIMM and DIMM, it can be helpful to see them used in context. Here are some examples of how these terms might be used in a sentence:

Examples Of Using Sodimm In A Sentence

• My laptop uses SODIMM memory modules.
• The new computer I just bought has two SODIMM slots.
• If you’re upgrading your RAM, make sure to get the right type of SODIMM module.
• SODIMM memory is commonly used in smaller devices like laptops and mini PCs.
• When shopping for SODIMM RAM, be sure to check the speed and capacity.
• Some SODIMM modules are designed specifically for gaming laptops.
• Upgrading to SODIMM RAM can help improve your laptop’s performance.
• SODIMM memory is often more expensive than DIMM memory due to its smaller size.
• Make sure to properly insert your SODIMM module to avoid damaging your computer.
• SODIMM RAM is available in a variety of speeds and capacities to suit different needs.

Examples Of Using Dimm In A Sentence

• The desktop computer I built uses DIMM memory modules.
• When upgrading your RAM, make sure to get the right type of DIMM module for your motherboard.
• DIMM memory is commonly used in larger devices like desktops and servers.
• Be sure to check the speed and capacity of your DIMM modules before purchasing.
• Some DIMM modules are designed specifically for high-performance computing.
• Upgrading to faster DIMM RAM can help improve your computer’s overall speed and performance.
• DIMM memory is often less expensive than SODIMM memory due to its larger size.
• Make sure to properly insert your DIMM module to avoid damaging your motherboard.
• DIMM RAM is available in a variety of speeds and capacities to suit different needs.
• If you’re building a new computer, make sure to choose a motherboard with the right number of DIMM slots for your needs.

RAM DIMM против SO-DIMM: физические различия

RAM в формате SO-DIMM назван в честь английской аббревиатуры для » Небольшой двухканальный встроенный модуль памяти » и именно эти слова «Малый контур» отличают их от обычных модулей DIMM. Точнее, различие носит чисто физический характер, поскольку модули в формате SO-DIMM были разработаны таким образом, чтобы занимать меньше места и, таким образом, могли использоваться в небольшом оборудовании, например ноутбуках.

Учитывая физические различия в размерах между двумя типами модулей оперативной памяти, очевидно, что также существуют различия в разъеме материнская плата где они установлены и, следовательно, также в их соединениях. Таким образом, логически в зависимости от поколения модуля памяти они будут иметь несколько контактов или другие. Вы можете увидеть это в следующей таблице.

Тип памяти	DIMM	Модуль SO-DIMM
Тип памяти SDR	DIMM 168 контактов	SO-DIMM 100/144 пина
Тип памяти DDR	DIMM 184 контактов	SO-DIMM 200 контактов
Тип памяти DDR2	DIMM 240 контактов	SO-DIMM 200 контактов
Тип памяти DDR3	DIMM 240 контактов	SO-DIMM 204 контакта
Тип памяти DDR4	DIMM 288 контактов	SO-DIMM 260 контакта

Неудивительно, что модули в формате DIMM всегда имеют больше контактов, чем SO-DIMM, используя тот факт, что они значительно длиннее. Это позволяет, что даже при одинаковых технических характеристиках модули DIMM всегда имеют большие запасы для разгона, а также для более высокой плотности памяти (повторяем, даже с теми же характеристиками, больший физический размер допускает большие запасы).

А что дальше — DDR5?

А дальше, полагаю, стандарты DDR5 и далее по нарастающей. Возможно, неожиданно изобретут нечто эдакое, что кардинально изменит архитектуру ЭВМ и сделает оперативную память для ПК лишним элементом.

Ожидается, что в пятом поколении, DDR5, снова будет удвоена плотность ячеек памяти. Прирост производительности будет существенный — эта ОЗУ сможет работать на частоте от 4800 до 6400 МГц. Планируется, что будет снижено энергопотребление.

Именно поэтому еще раз акцентирую ваше внимание на том, что при выборе комплектующих старайтесь «плясать» от стандарта DDR4 как проверенного и прогрессивного. Ну и конечно уже можно присматриваться к DDR5, которая все чаще мелькает в новоcтях IT индустрии

Типы памяти

SO-DIMM

Память форм-фактора SO-DIMM нужна для применения в ноутбуках, небольших ITX-системах, моноблоках — проще говоря там, где важен самый маленький реальный размер модулей памяти. Выделяется от форм-фактора DIMM уменьшенной приблизительно в несколько раз длиной модуля, и меньшим количеством контактов на плате (204 и 360 контактов у SO-DIMM DDR3 и DDR4 против 240 и 288 на платах тех же типов DIMM-памяти).
По остальным свойствам — частоте, таймингам, объёму, модули SO-DIMM могут быть любыми, и ничем принципиальным от DIMM не выделяются.
DIMM — оперативка для полноразмерных компьютеров.
Вид памяти, который вы подберете, прежде всего должен быть совместим с разъёмом на материнской плате. ОЗУ для компьютера разделяется на 4 типа – DDR, DDR2, DDR3 и DDR4.

Память типа DDR возникла в 2001 году, и имела 184 контакта. Напряжение питания составляло от 2.2 до 2.4 В. Частота работы – 400МГц.

До этого времени встречается в продаже, правда, выбор невысокий. На данный момент формат устарел, — подходит, только если вы не желаете оновлять систему полностью, а в старой материнской плате разъёмы исключительно под DDR.
Стандарт DDR2 вышел уже в 2003-ем, получил 240 контактов, которые увеличили число потоков, достойно ускорив шину передачи данных процессору. Частота работы DDR2 могла составлять до 800 МГц (в некоторых случаях – до 1066 МГц), а напряжение питания от 1.8 до 2.1 В – немного поменьше, чем у DDR.

Стало быть, понизились потребление энергии и тепловыделение памяти.· 240 контактов против 120 · Новый слот, несовместимый с DDR · Меньшее потребление энергии · Усовершенствованная конструкция, лучшее охлаждение · Выше самая большая рабочая частотаТакже, как и DDR, старый вид памяти — в настоящий момент подходит разве что под старые материнские платы, в других вариантах приобретать нет смысла, так словно новые DDR3 и DDR4 быстрее.
В 2007 году ОЗУ обновились типом DDR3, который до этого времени массово распространён. Остались все те же 240 контактов, но слот подсоединения для DDR3 стал иным – совместимости с DDR2 нет.

Частота работы модулей примерно от 1333 до 1866 МГц. Встречаются также модули с частотой аж до 2800 МГц.· Слоты DDR2 и DDR3 несочетаются.· Тактовая частота работы DDR3 выше в несколько раз – 1600 МГц против 800 МГц у DDR2.· Отличается сниженным напряжением питания – порядка 1.5В, и меньшим потреблением энергии (в версииDDR3Lэто значение в среднем ещё ниже, около 1.35 В).· Задержки (тайминги) DDR3 больше, чем у DDR2, но рабочая частота выше.

В общем скорость работы DDR3 на 20-30% выше.
DDR3 — на данное время большой выбор. Во многих материнских платах в продаже разъёмы под память собственно DDR3, и в связи с массовой популярностью данного типа, навряд ли он скоро пропадет.

Также он относительно не дорого DDR4.

DDR4 – новый вид ОЗУ, разработанный только в 2012 году. считается эволюционным развитием предыдущих типов. Пропускная способность памяти опять увеличилась, теперь достигая 25,6 Гб/с. Частота работы также поднялась – примерно от 2133 МГц до 3600 МГц.

Если же сопоставлять новый вид с DDR3, который продержался на рынке целых 8 лет и получил групповое распространение, то прирост продуктивности незначителен, более того абсолютно не все материнские платы и процессоры поддерживают новый вид.· Несовместимость с предыдущими типами · Пониженно напряжение питания – от 1.2 до 1.05 В, потребление энергии тоже снизилось · Рабочая частота памяти до 3200 МГц (достигает 4166 МГц не во всех планках), при этом, разумеется, подросшие пропорционально тайминги · Может несущественно превышать по скорости работы DDR3
Если у вас уже стоят рейки DDR3, то спешить менять их на DDR4 нет никакого смысла. Когда этот формат распространится массово, и все материнские платы уже будут поддерживать DDR4, переход на новый вид случится сам собой с обновлением всей системы.

Аналогичным образом, можно подытожить, что DDR4 – скорее менеджмент, чем по настоящему новый вид ОЗУ.

UDIMM и DIMM виды оперативной памяти и их различия

Что такое оперативная память? Это так называемая временная память вашего компьютера в которую на протяжении всего времени, что вы работаете за компьютером загружаются запускаемые вами программы, приложения и данные. Эта память которая позволяет вашей операционной системе Windows загружаться, а также загружать ваш антивирус и Skype и производить разного рода вычисления, играть в игры, смотреть фильмы, серфить по интернету и т.д. и т.п.

Однако если вы хоть раз собирали себе компьютер, то наверняка сталкивались с тем, что существует множество типов оперативной памяти. Одними из таких типов памяти, являются UDIMM и DIMM. Разного рода типы оперативной памяти зависят от материнской платы и от конструкции слота, куда эта самая память будет установлена.

Перед тем как покупать себе оперативную память вы должны не только выбрать ее значение Гб, но также понять какой конкретно тип памяти вам необходим, иначе вы столкнетесь с тем, что ваша планка памяти не просто откажется работать с вашим железом, но и попросту не станет в предназначенный для нее модуль в материнской плате.

Итак, чем же отличаются друг от друга виды памяти UDIMM и DIMM?

UDIMM память часто используется в домашних компьютерах и является небуферизованной памятью. Данный вид памяти менее стабилен, но является боле быстрый и дешевый. Хотя если тип памяти именуемый RDIMM применяется в тех системах, где любая нестабильность может оказаться крахом для вас, UDIMM все же более эффективная память с точки зрения стабильности ее работы. UDIMM память можно рекомендовать к использованию в домашних компьютерах, либо офисной технике, которая не требует большой технической оснастки… Впрочем, UDIMM уже устаревший вид памяти который себя изжил. Главная проблема этого типа памяти — это отсутствие физического буфера. Другими словами, как только возникает ошибка, у вас сразу же возникают проблемы с компьютером.

Теперь самый передовой вид памяти это DIMM. DIMM — это современный тип памяти, последняя разработка так сказать. DIMM называют двухсторонней памятью, видимо в виду того, что ее чипсеты паяют с двух сторон платы, а не с одной как в случае с памятью типа UDIMM.

UDIMM память сейчас используется как в настольных компьютерах, так и в ноутбуках и мобильных устройствах, таких как смартфоны и планшеты.

Очень важно! Несмотря на то, что вид этих двух типов планок абсолютно одинаковый, нельзя установить на материнскую плату две разного типа планки. Ваш компьютер не будет работать вовсе, либо не будет работать корректно

Для корректной работы необходимо устанавливать планки с одинаковыми характеристиками.

Для полного понимания вопроса по оперативной памяти, приведем в качестве примера спецификацию планок оперативной памяти, чтобы наглядно все показать.

DDR2 (Double Data Rate 2) SDRAM

DDR2 400 MHz или PC2-3200

DDR2 533 MHz или PC2-4200

DDR2 667 MHz или PC2-5400

DDR2 800 MHz или PC2-6400

DDR2 900 MHz или PC2-7200

DDR2 1000 MHz или PC2-8000

DDR2 1066 MHz или PC2-8500

DDR2 1150 MHz или PC2-9200

DDR2 1200 MHz или PC2-9600

DDR3 (Double Data Rate 3) SDRAM

DDR3 1066 MHz или PC3-8500

DDR3 1333 MHz или PC3-10600/10666

DDR3 1375 MHz или PC3-11000

DDR3 1600 MHz или PC3-12800

DDR3 1625 MHz или PC3-13000

DDR3 1800 MHz или PC3-14400

DDR3 1866 MHz или PC3-15000

DDR3 2000 MHz или PC3-16000

Сегодня мы познакомили вас с двумя видами оперативной памяти. Теперь вам понятно, чем они отличаются и в том случае если вы хотели купить себе планки оперативной памяти, вы знаете что выбрать и знаете, что нельзя использовать два разных вида на одной материнской плате!

UDIMM

UDIMM является типом DIMM, однако, это нерегистровая или небуферизованная память. Модули UDIMM чаще всего используются в настольных и портативных компьютерах. Хотя UDIMM быстрее и дешевле, чем регистровая память, так же известная как RDIMM, она гораздо менее стабильна. Впрочем, модули RDIMM обычно применяются в системах, где любая ошибка или нестабильность может оказаться фатальной. Чуть более высокий риск UDIMM, скорее всего, не станет серьёзной проблемой для рядового пользователя, желающего обновить личный компьютер.

Использующиеся сегодня чипы DDR представляют собой один из типов UDIMM.

Сравнение и различия

1. Размеры. DIMM – это полноразмерный модуль длиной 133,35 миллиметра. Плата SODIMM имеет размер в два раза меньше — длина ее составляет всего 67,6 мм, ширина 31,75 мм, глубина 3,8 мм.
2. Предназначение. Модуль DIMM больше по размеру и предназначен для применения в настольных персональных компьютерах. SODIMM имеет меньший размер, поэтому применяется в компактных ноутбуках, нетбуках и принтерах.
3. Крепления. На обеих моделях есть специальные ключи, которые не дают установить форм-фактор в неподходящий разъем и вырезы для креплений. Различаются они только по месту расположения этих креплений. Плата DIMM имеет четыре разъема для креплений. С каждой стороны платы расположено по два таких разъема. Находятся они на разной высоте – на расстоянии 9,5 и 17,3 мм от края платы. 100-контактный SODIMM имеет два разъема — по одному с каждого края на расстоянии 20 мм от контактов. 144-контактный, 200-контактный и 204 контактный обладает только одним вырезом, расположенным близко к его центру.
4. Количество контактов. Первые форм-факторы насчитывали только 72 контакта, а современные DDR4 того же типа содержат до 288 контактов. Обычно форм-факторы бывают следующих типов: 168-контактные, 184-контактные, 200-контактные и 240-контактные. SODIMM чаще всего бывают 144-контактные или 200-контактные, реже применяются 72-контактные и 168-контактные. У оперативной памяти DIMM больше контактов. У модуля DDR3 их насчитывается 240 пин, у оперативки DDR4 модуль содержит 288 пин контактов. SODIMM DDR3 имеет 204 пин контактов, тогда как DDR4 — 260 пин контактов.
5. Цена. Стоимость обоих модулей начинается от 2500 руб. Цена форм-фактора DIMM варьирует от 2500 до 7000 рублей. SODIMM обойдется дороже, максимальная цена его достигает 14000 рублей.

Количество контактов

Количество контактов на памяти напрямую влияет на ее пропускную способность и производительность. Большее количество контактов позволяет модулю памяти передавать данные более быстро и эффективно

Это особенно важно при работе с высокоскоростными операциями, такими как игры или обработка мультимедийных данных

В связи с этим, DIMM-модули, благодаря своему большему количеству контактов, предлагают более высокую производительность и могут поддерживать больший объем памяти, чем SO-DIMM-модули. Они широко используются в десктопных компьютерах и серверах, где производительность играет важную роль.

Тип модуля	Количество контактов
DIMM	обычно 168 или 288
SO-DIMM	обычно 144 или 260

Почему они не делают ноутбуки с памятью DIMM?

Причина в основном для использования пространства. Когда вы проектируете ноутбук, вы хотите максимально использовать пространство, чтобы иметь возможность интегрировать наилучшее из возможных аппаратных средств, занимая при этом минимальное пространство, поскольку предпосылка ноутбуков заключается в том, что они являются точно портативными в смысле возможности носить их легко и удобно. из одного места в другое, и это означает, что они маленькие, тонкие и легкие.

Интеграция оперативной памяти в формате SO-DIMM облегчает эту задачу, которая, хотя и не является существенной, помогает соответствовать этой предпосылке. В дополнение к тому, что SO-DIMM имеют меньшие размеры и уже, они имеют гнезда, которые позволяют устанавливать их горизонтально, тогда как гнезда обычных модулей DIMM значительно толще, а их горизонтальное расположение означает необходимость установки сестринской платы на материнской плате. ноутбука, то, что не было бы слишком жизнеспособным (хотя были случаи, в которых они это сделали).

Хотя это правда, что они могли бы реализовать жизнеспособный метод, позволяющий устанавливать модули DIMM на ноутбуке таким же образом, почему на нем установлены модули SO-DIMM?

Сегодня вы узнаете, чем отличается оперативная память DIMM от SODIMM и являются ли они взаимозаменяемыми.

Сравнение

Вот так выглядят планки ОЗУ DIMM и SODIMM в сравнении:

Сразу заметно, насколько короче модули, предназначенные для компактных систем. Формфактор строго регламентируется, поэтому длина всех DIMM, независимо от типа памяти, составляет 133,35 мм, а SODIMM – 67,6 мм.

На модулях памяти обязательно есть прорези-ключи, блокирующие установку в неподходящий интерфейс, а также вырезы для крепления защелок порта. У SODIMM их по одному с каждого торца, расположены они в 20 мм от края с контактами. У DIMM – по два, один на высоте 9,5 мм, другой – 17,3 мм (для актуальной DDR3).

У модулей DIMM больше контактов: для DDR3 их количество составляет 240 пин против 204 у SODIMM, для DDR4 – 288 пин и 260 пин соответственно. Остальные технические характеристики планок ОЗУ зависят от конкретной модели: тайминги памяти, частота работы, емкость могут быть практически любыми.

Некоторое время назад ответ на вопрос, в чем разница между DIMM и SODIMM, почти обязательно содержал указание на напряжение питания. Действительно, раньше большинство компактных систем в целях оптимизации энергопотребления подавали к ОЗУ 1,35 В, тогда как полноразмерные модули требовали 1,5 В. Сегодня, несмотря на сохранение этого различия для некоторых моделей, большинство планок DDR3 питаются от 1,5 В независимо от формфактора.

За последние десять лет компьютеры сделали огромный скачок вперед. За это время многие технологии успели появиться, обрести популярность и уйти в прошлое. Также и с развитием оперативной памяти. В данной статье мы рассмотрим все основные типы оперативной памяти, которые используются или использовались в персональных компьютерах.

Оперативная память любого современного компьютера относится к типу DRAM или Dynamic random access memory. Это энергозависимая память с произвольным доступом. Данная память имеет две основных характеристики: она очень быстрая и она очищается при отключении электропитания. Именно поэтому при перезагрузке все не сохраненные данные теряются, а включение компьютера занимает столько времени. Все нужные данные нужно считать с и заново поместить в память.

В свою очередь память DRAM делится на большое количество различных типов. В современных персональных компьютерах используются такие типы оперативной памяти DRAM: DDR SDRAM, DDR2 SDRAM и DDR3 SDRAM.

Все эти три типа памяти появлялись по очереди, каждая новая версия получала значительные улучшения по сравнению с предыдущей. Они не совместимы друг с другом. Поэтому в компьютер оснащенный разъемом для памяти DDR нельзя подключить память DDR2, и так дальше.

Что бы избежать ошибочной установки памяти в неподходящую для нее материнскую плату модули памяти имеет различную и не совместимую друг с другом форму. Это видно на картинке выше.

Что такое тайминги?

Тайминги, или латентность (latency) – одна из самых главных характеристик оперативки, определяющих её быстродействие. Обрисуем общий смысл данного параметра.
Упрощённо оперативную память можно представить, как двумерную таблицу, в которой каждая ячейка несёт информацию. Доступ к ячейкам выполняется по указанию номера столбца и строки, и указание это происходит с использованием стробирующего импульса доступа к строке RAS(Row Access Strobe) и стробирующего импульса доступа к столбцу CAS (Acess Strobe) путём колебания напряжения.

Аналогичным образом, за каждый такт работы выполняются обращения RAS и CAS, и между этими обращениями и командами записи/чтения есть конкретные задержки, которые и называются таймингами.

В описании модуля оперативки можно заметить пять таймингов, которые для удобства пишутся последовательностью цифр через дефис, к примеру 8-9-9-20-27.
· tRCD (time of RAS to CAS Delay)— тайминг, определяющий задержку от импульса RAS до CAS
· CL (timе of CAS Latency) — тайминг, определяющий задержку между командой о записи/чтении и импульсом CAS
· tRP (timе of Row Precharge) — тайминг, определяющий задержку при переходах от одной строки к следующей
· tRAS (time of Active to Precharge Delay) — тайминг, определяющий задержку между активацией строки и завершением работы с ней; является основным значением
· Command rate– определяет задержку между командой выбора отдельного чипа на модуле до команды активации строки; этот тайминг указывают не всегда.

Если говорить ещё легче, то о таймингах необходимо помнить лишь одно – чем их значения меньше, тем лучше. При этом рейки могут иметь одинаковую частоту работы, но различные тайминги, и модуль с меньшими значениями всегда начнет быстрее.

Так что стоит подбирать очень маленькие тайминги, для DDR4 ориентиром средних значений будут тайминги 15-15-15-36, для DDR3 — 10-10-10-30. Также необходимо не забывать, что тайминги связаны с частотой памяти, так что при разгоне быстрее всего нужно будет поднять и тайминги, и наоборот — можно вручную опустить частоту, снизив при этом тайминги.

Выгоднее всего смотреть на совокупность таких параметров, подбирая скорее баланс, и не бежать за крайними значениями показателей.

Описание характеристик DIMM и SODIMM

Перейдём к описанию этих двух типов памяти. Компьютерная (DIMM) планка имеет длину в 133 мм. Этот размер является стандартом для всех разъёмов на материнских платах. Каждая компания, выпускаемая эти устройства, вынуждена придерживаться габаритов.

Планка имеет направляющее отверстие посередине для уплотнения вставленного устройства в порт на плате. Также по бокам модуля расположены отверстия под фиксаторы, обрамляющие порты для памяти. Количество контактов зависит от поколения и составляет от 240 на одном модуле.

Гораздо меньше планка SODIMM по размеру. В длину она составляет 67 мм и имеет от 204 контактов. Они также зависят от модели и поколения. Чем их больше на полотне, тем, как правило, новее модуль. Несмотря на то, что SODIMM и DIMM могут иметь схожие параметры, разница в оперативной памяти есть. И она будет прослеживаться при тестах производительности. Хотя реализовать их не так уж и просто. Если сравнить две ОЗУ для ПК и ноутбука с частотой работы 1333 Гц, 8 Гб памяти, а также одинаковыми таймингами, то можно заменить разницу в продуктивности.

При определённых условиях DIMM (компьютерная память) обработает больше информации за одинаковое время. Несмотря на это у ноутбуков свои преимущества. У геймера есть другие заботы – как выбрать память, сколько её нужно для ПК или ноутбука, сколько планок предпочтительно покупать.

Другие типы модулей

Модули SIPP

Данный тип состоит из обычной печатной платы. Контакты расположены в одном ряду. Присутствует несколько чипов памяти. Всего контактов 30. Эти модули устанавливались на старые системы, а потом были заменены на модули SIMM, которые друг с другом были совместимы, хотя SIMM в установке оказались проще.

Минус SIPP в том, что при установке они без проблем могли сломаться. Они были очень хрупкими, поэтому и перешли на тип SIMM.

Это интересно: Как увеличить оперативную память на ноутбуке?

Модули SIMM

Немного похожие на SIPP. Применялись в компьютерных системах 90-х годов. Имели некоторые модификации. Более подробно вы можете прочитать обо всех типах на Википедии, думаю не стоит по нескольку раз переписывать одну и ту же информацию.

Из различных типов модулей DIMM 168-pin SDRAM известен как оригинальный DIMM и имеет данные и тактовые частоты до 133 мегагерц (МГц). Эти модули имеют одну выемку с каждой стороны и две выемки на соединительной кромке. 184-контактная DDR и 240-контактная память DDR2 имеют сходную архитектуру с двумя вырезами с каждой стороны и одной выемкой вдоль соединительной кромки. Память DDR имеет тактовую частоту до 200 МГц и удвоенную скорость передачи данных SDRAM. Память DDR2 имеет тактовую частоту до 200 МГц и скорость передачи данных в четыре раза в SDRAM. Другие типы включают память DDR3, которая имеет более высокую скорость и больше разнообразия, а также SO-DIMM для ноутбуков.

К 2000 году модули DIMM заменили SIMM или единичные модули линейной памяти в качестве стандарта компьютерной памяти в компьютерных системах. В отличие от SIMM, которая содержала 16-битные или 32-битные пути данных и требовала для её работы добавления в паре с другой планкой памяти, чтобы полностью использовать 64-битный путь передачи данных на ПК, скорость передачи данных одного отдельного модуля DIMM отлично соответствовала ширине шины данных процессора Pentium, тем самым устраняя необходимость работы в паре с другим модулем.

Другое различие между двумя типами памяти компьютера заключается в том, как работают соединительные края. Соединительные края обеих сторон DIMM указывают на разные схемы, которые по-разному реагируют на электрические сигналы. Это добавляет больше мощности для вычислительной системы, поскольку возможны несколько линий связи с процессором. SIMM, с другой стороны, имеет те же разъемы на каждой стороне модуля и может управлять одной линией связи с процессором.

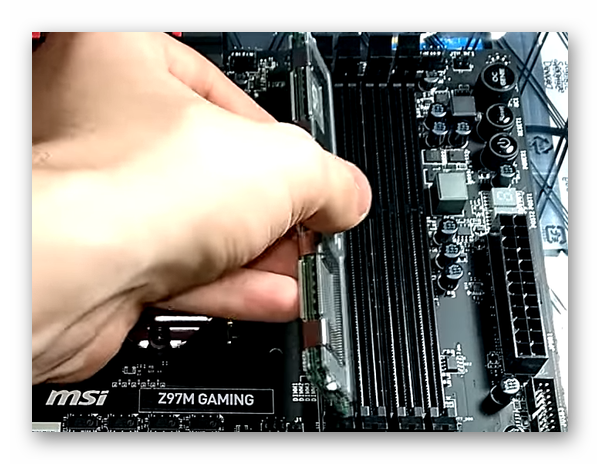

Хотя установка DIMM — довольно простой процесс, типы памяти DIMM не взаимозаменяемы друг с другом. Всегда читайте руководство к материнской плате или ПК, чтобы проверить тип модуля памяти перед заменой модулей DIMM или для обновления памяти. Сначала выключите компьютер и отключите его от сети. Снимите корпус и найдите слоты памяти на материнской плате. Слоты DIMM обычно чёрные и расположены близко к процессору. Снимите дополнительное статическое электричество, коснувшись металлического предмета.

Затем установите зажимы эжектора в положение «вниз». Удерживая модуль памяти за края, чтобы избежать прямого контакта с контактами, выровняйте вырезы на соединительной кромке с ключами в гнезде, чтобы они совпадали. Надавите слегка на модуль, пока он не щёлкнет, и оба эжектора не защелкнутся на модуле. Установите крышку компьютера, снова подключите кабели и включите компьютер. В большинстве случаев система должна распознавать сразу новую планку памяти.

2018-09-07

SO-DIMM (small outline dual in-line memory module) — тип компьютерной памяти, построенный с использованием интегральных систем. Стандарт SO-DIMM (также допустимо употребление названия SODIMM) — альтернатива типу памяти DIMM, обладающая сокращенным размером модуля (примерно вдвое меньше, чем у стандартного DIMM).

Стандарт SO-DIMM, в основном, используется в системах с ограниченным пространством, например, в ноутбуках, нетбуках и мини-персональных компьютерах, оснащенных материнской платой Mini-ITX.

Оперативная память so dimm и dimm отличия

БлогNot. SIMM, DIMM, DDR и другие – как отличить модули оперативной памяти по внешнему ви.

SIMM, DIMM, DDR и другие – как отличить модули оперативной памяти по внешнему виду?

Если вам периодически приходится ковырять “железо”, да ещё и старое, проблема для вас тоже актуальна. В этой заметке написано, как по внешнему виду и размерам определить тип оперативной памяти.

“Персоналки” эволюционировали быстро и в них последовательно применялось несколько разных и несовместимых между собой типов оперативной памяти. Естественно, Вы можете засунуть в свой компьютер только тот тип “оперативки”, для которого на материнской плате есть подходящий слот.

Исторически первой была память SIMM на 30 контактов, её ставили на компьютеры с процессорами от 286 до 486, сейчас такая память вряд ли где-то используется. Линейный размер модуля памяти равен 89,03 мм, а выглядел он так:

В IBM-совместимых компьютерах также использовалась SIMM на 72 контакта с линейным размером модуля 108,2 мм. Существовало 2 типа таких модулей – FPM (Fast Page Mode) и EDO (Extended Data Out).

Память FPM ставилась на материнские платы компьютеров с 486 процессором и на первые Pentium’ы (примерно до 1995 года выпуска). После этого перешли на EDO. В отличие от FPM, EDO начинает выборку следующего блока памяти в то же время, когда отправляет предыдущий блок центральному процессору.

Конструктивно модули одинаковы, отличить их между собой можно только по маркировке. Персоналки, поддерживавшие EDO, обычно могли работать и с FPM, а вот обратной совместимости не было.

Примерно с 1996 года большинство производителей стали поддерживать тип памяти SDRAM, получивший название DIMM (Dual In-line Memory Module). Основное отличие DIMM – контакты, расположенные на разных сторонах модуля, независимы, а на SIMM они были замкнуты между собой и передавали одни и те же сигналы. В первых DIMM было 72 контакта, а в современных модулях DDR4, формально относящихся к этому же типу, аж 288 контактов.

Линейный размер модуля DIMM равен 133,8 мм. Стандартный 5.25-дюймовый слот памяти DIMM, кстати, имеет размер 133,35 мм.

Память DIMM была очень широко распространена примерно до 2001 года, её использовали большинство компьютеров Pentium и Celeron. После этого настало время DDR и память практически перестали называть “сим” или “дим”.

RIMM – это отдельный стандарт оперативной памяти, появившийся в 1999 году. Архитектура памяти RIMM существенно отличается от DIMM/DDR, в персональных компьютерах память RIMM практически не применялась, а вот в игровых приставках Sony Playstation 2 и Nintendo 64 – да. Существуют 184-, 168- и 242-контактные RIMM.

DDR (Double Data Rate) стал следующим поколением SDRAM, впервые такие модули появились на рынке в 2001 году. Основное отличие между DDR и классическими SDRAM – для ускорения работы вместо удвоения тактовой частоты модули DDR передают данные дважды за один такт.

DDR2 – это более новый вариант DDR, теоретически в 2 раза более быстрый. Такая память появилась в 2003 году, а в 2004 стала уже весьма распространённой. Основное отличие DDR2 от DDR — способность работать на большей тактовой частоте, благодаря усовершенствованиям в конструкции. По внешнему виду DDR2 отличается от DDR количеством контактов, 240 против 184 у первого DDR. Линейный размер модуля не изменился.

DDR3 (появился в 2007 г.), как и DDR2, представляет собой 240-контактную печатную плату, имеющую по 120 контактов с каждой из двух сторон, но с DDR2 модуль DDR3 электрически не совместим, поэтому расположение “ключа” сделали иным, чтобы не жечь зря память:

Подробней внешнее отличие между DDR, DDR2 и DDR3 видно на этой картинке:

Тип памяти DDR4 появился в 2014 году, он отличается от предшественника удвоенным до 16 количеством внутренних банков, что позволило увеличить скорость передачи внешней шины.

13.01.2018, 13:35; рейтинг: 9312

Рабочие режимы: лучше 1 рейка памяти или 2?

ОЗУ способна работать в одно-канальном, 2-ух-, трёх- и четырёх-канальном режимах. Определенно, если на вашей материнской плате есть большое количество слотов, то лучше взять заместо одной рейки памяти несколько похожих меньшего объёма.

Скорость доступа к ним вырастет от 2 до четырех раз.

Чтобы память работала в двухканальном режиме, необходимо ставить рейки в слоты одного цвета на материнской плате. В основном, цвет повторяется через разъём.

Важно при этом, чтобы частота памяти в 2-ух планках была одинаковой.
— Single chanell Mode – одноканальный рабочий режим. Включается, когда поставлена одна рейка памяти, или различные модули, которые работают на различной частоте

В конце концов память работает на частоте самой небыстрой рейки.
— Dual Mode – двухканальный режим. Работает лишь с модулями памяти одинаковой частоты, повышает скорость работы в несколько раз.

Изготовители производят именно для этого комплекты модулей памяти, в которых может быть 2 или 4 похожих рейки.
—Triple Mode – работает по аналогичному принципу, что и двух-канальный. Как показала практика не всегда быстрее.
— Quad Mode — четырёх-канальный режим, который действует по принципу двухканального, исходя из этого делая больше скорость работы в 4 раза. Применяется, там где необходима исключительно большая скорость — к примеру, в серверах.

— Flex Mode– намного гибче вариант двухканального рабочего режима, когда рейки различного объёма, а одинаковая только частота. При этом в двухканальном режиме будут применяться одинаковые объёмы модулей, а оставшийся объём будет работать в одноканальном.

Что такое оперативная память

Оперативная память, или оперативное запоминающее устройство (ОЗУ), — это тип памяти, в котором во время работы компьютера хранится выполняемый машинный код и данные, которые в этот момент обрабатывает процессор.

Физически ОЗУ представляет собой микросхемы памяти, которые вместе с необходимой электронной обвязкой из SMD-компонентов распаиваются напрямую на материнской плате, либо на текстолитовых плашках. Первый вариант можно встретить в одноплатных компьютерах и некоторых моделях ноутбуков. В настольных компьютерах ОЗУ чаще всего исполнена в виде отдельных модулей.

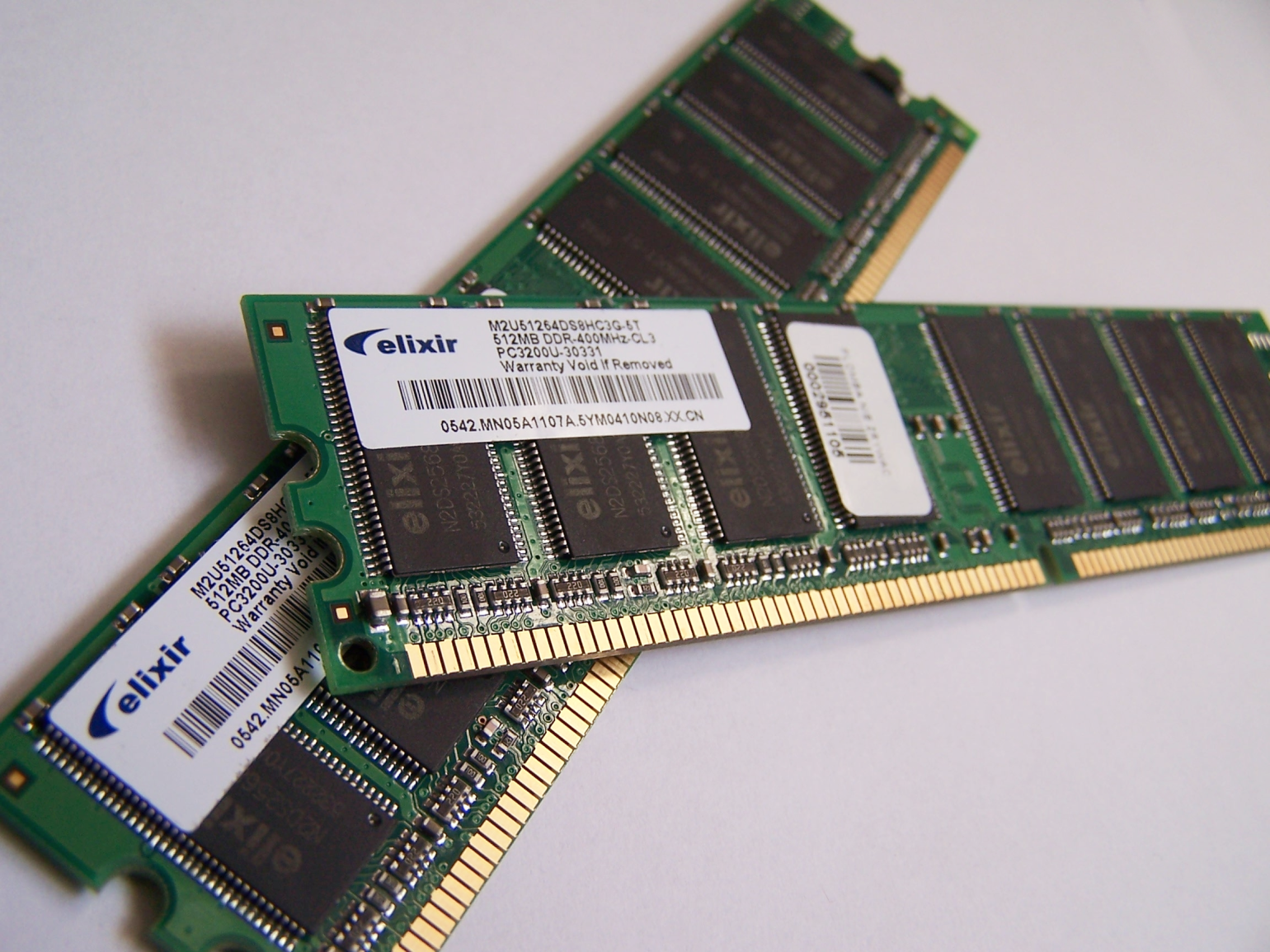

Внешний вид плашек оперативной памятиФото: Wikimedia Commons

ОЗУ отличается от устройств постоянной памяти, например жёстких дисков или твердотельных накопителей, большей скоростью работы. Так, современный SSD M.2 NVMe с портом PCI-E 5.0 передаёт данные на скорости до 15 ГБ/с, а оперативная память стандарта DDR5, работающая на минимальной для такого типа ОЗУ частоте в 4800 МГц, выжимает уже 56 ГБ/с. Разница — в 3,7 раза!

Поэтому процессор для обработки информации обращается за необходимыми данными именно к ОЗУ, а не к постоянной памяти. Если бы он общался напрямую с SSD или HDD, то привычные вычисления, которые обычно занимают мгновения, выполнялись бы в несколько раз дольше.

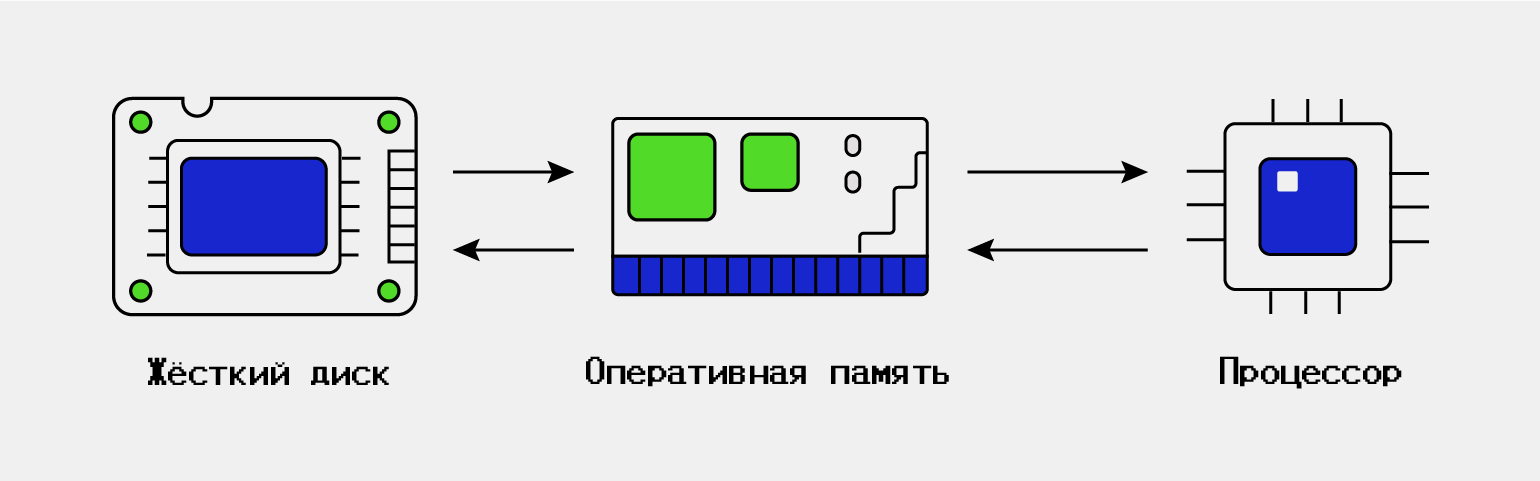

Упрощённая схема работы оперативной памятиИллюстрация: Оля Ежак / Skillbox Media

Другими словами, оперативная память — это своего рода посредник между процессором и устройствами постоянной памяти.

Когда пользователь закрывает программу, оперативка выгружает её данные из себя, так как они больше не нужны процессору. Это освобождает место под другие процессы, которые будут запущены пользователем позднее.

Необходим ли памяти отопительный прибор?

В настоящий момент давно уже не то время, когда при напряжении в 2 В достигалась частота работы в 1600 МГц, и в результате выделялось много тепла, которое нужно было как-то отводить. Тогда отопительный прибор мог быть параметром выживаемости разогнанного модуля.

Сейчас же потребление энергии памяти сильно снизилось, и отопительный прибор на модуле оправдывается с технической точки зрения, только если вы интересуетесь оверклокингом, и модуль будет работать у вас на запредельных для него частотах. В любой другой ситуации отопительные приборы можно оправдать, разве что, стильным дизайном.

Например если отопительный прибор большой и тяжелый, и ощутимо повышает высоту рейки памяти – это уже важный недостаток, потому как он может помешать вам поставить в систему процессорный суперкулер. Есть, кстати, особенные низкопрофильные модули памяти, предназначающиеся для установки в небольшие корпуса.

Они чуть дороже модулей обыкновенного размера.
