Чем коммутатор отличается от концентратора: в чем разница и для каких целей используются

Разновидности

Существует три разновидности коммутатора: неуправляемые, управляемые и настраиваемые.

Неуправляемый сетевой коммутатор — это устройство 2 уровня OSI. Используется в маленьком офисе или дома. Такие гаджеты не требуют настройки. Для работы их нужно только соединить с компьютерами сетевым кабелем. Это самые дешевые устройства.
Управляемые свитчи работают на 3 уровне OSI. Настраиваются эти гаджеты через WEB интерфейс. Здесь можно задать различные параметры, например приоритеты устройств, параметры сети и другие. Эти гаджеты, чаще всего, используются в промышленных сетях, офисах больших компаний. Управляемые коммутаторы дороже неуправляемых и настраиваемых.
Настраиваемые свитчи по функциональности уступают управляемым, но превосходят неуправляемые. Они поддерживают некоторые настройки, например VLAN.

Устройства 4-5 уровня

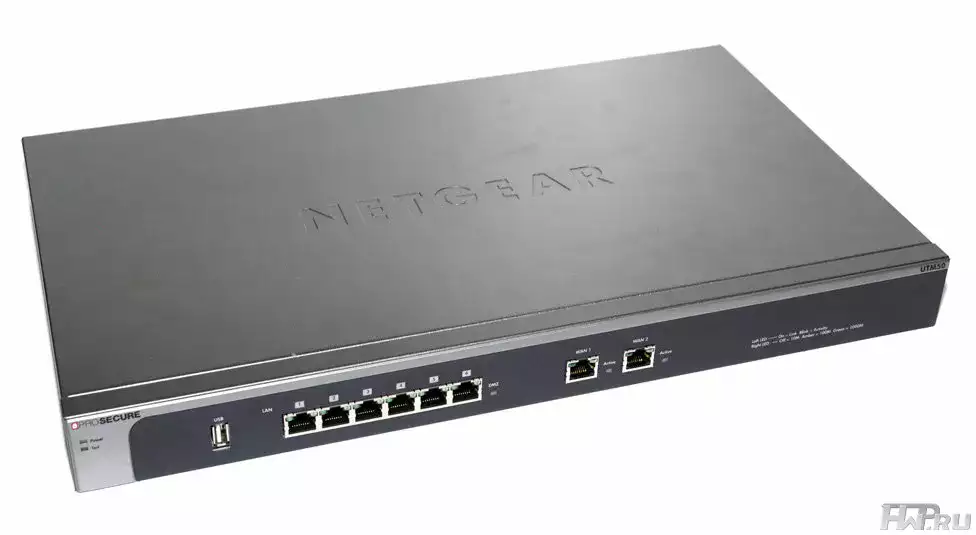

Межсетевой экран

Межсетевые экраны (firewall, брандмауэры) – это сетевые устройства, реализующие контроль за поступающей в локальную сеть и выходящей из нее информацией и обеспечивающие защиту локальной сети посредством фильтрации информации. Большинство межсетевых экранов построено на классических моделях разграничения доступа, согласно которым субъекту (пользователю, программе, процессу или сетевому пакету) разрешается или запрещается доступ к какому-либо объекту (файлу или узлу сети) при предъявлении некоторого уникального, присущего только этому субъекту, элемента. В большинстве случаев этим элементом является пароль. В других случаях таким уникальным элементом является микропроцессорные карточки, биометрические характеристики пользователя и т. п. Для сетевого пакета таким элементом являются адреса или флаги, находящиеся в заголовке пакета, а также некоторые другие параметры.

Таким образом, межсетевой экран – это программный и/или аппаратный барьер между двумя сетями, позволяющий устанавливать только авторизованные межсетевые соединения. Обычно межсетевые экраны защищают соединяемую с Internet корпоративную сеть от проникновения извне и исключает возможность доступа к конфиденциальной информации.

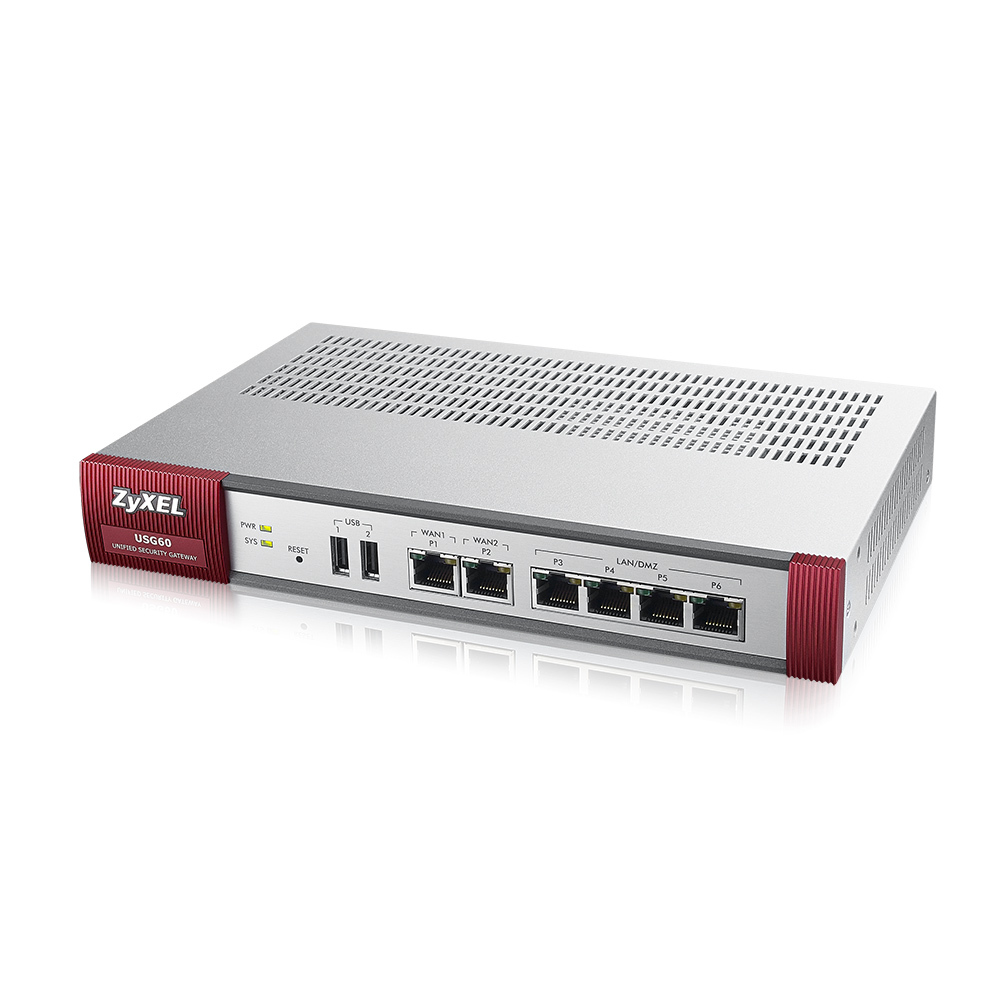

аппаратный межсетевой экран.

Шлюз

Шлюзы (Gateway) – программно-аппаратные комплексы, соединяющие разнородные сети или сетевые устройства. Шлюзы позволяет решать проблемы различия протоколов или систем адресации. Они действует на сеансовом, представительском и прикладном уровнях модели OSI.

Сетевой шлюз конвертирует протоколы одного типа физической среды в протоколы другой физической среды (сети). Например, при соединении локального компьютера с сетью Интернет обычно используется сетевой шлюз.

Маршрутизатор (он же — роутер) является одним из примеров аппаратных сетевых шлюзов.Сетевые шлюзы могут быть аппаратным решением, программным обеспечением или тем и другим вместе, но обычно это программное обеспечение, установленное на роутер или компьютер.

сетевой шлюз.

Объемы передачи данных коммутатора и концентратора

Коммутатор является более современным устройством и имеет более высокую пропускную способность. Он способен одновременно передавать и принимать большое количество данных на разных портах. Это позволяет коммутатору эффективно перенаправлять трафик только к нужным устройствам, минимизируя потери и задержки. Объем передаваемых данных коммутатора может достигать нескольких гигабит в секунду, что делает его идеальным выбором для сетей с высокими требованиями к скорости передачи.

Концентратор, с другой стороны, работает на более низком уровне и имеет низкую пропускную способность. Он передает все данные, полученные на один порт, на все другие порты. Это может привести к коллизиям данных и задержкам, особенно в плотно нагруженных сетях. Объем передаваемых данных концентратора обычно составляет несколько мегабит в секунду, что может быть недостаточным для современных сетей с высокой нагрузкой.

Итак, объемы передачи данных коммутатора и концентратора существенно различаются. Коммутатор имеет более высокую пропускную способность и способен обрабатывать гораздо большее количество данных, что делает его предпочтительным выбором в современных сетях с высокими требованиями к скорости передачи.

В чем отличие Коммутатора (Switch) от Концентратора (Hub)

Концентратор (Hub) — это сетевое устройство, позволяющее подключать несколько компьютеров к одной сети. Концентраторы могут быть основаны на соединениях Ethernet, Firewire или USB.

Коммутатор (Switch) — устройство управления, которое включает или выключает поток электроэнергии в цепи. Он также может использоваться для маршрутизации информационных шаблонов при потоковой передаче электронных данных, передаваемых по сетям. В контексте сети коммутатор — это компьютерное сетевое устройство, которое соединяет сегменты сети.

	Концентратор (Hub)	Коммутатор (Switch)
Уровень OSI	Физический: концентраторы классифицируются как устройства 1 уровня в соответствии с моделью OSI.	Канальный: сетевые коммутаторы работают на 2 уровне модели OSI.
Функционал	Для соединения сети персональных компьютеров их можно объединить через центральный концентратор.	Позволяет объединять несколько устройств, управлять портами и настройками безопасности VLAN
Форма передачи данных	Электрический сигнал или биты	Кадр (для L2 Switch) и Пакет ( для L3 switch)
Порты	4/12 портов	Коммутатор является многопортовым мостом. 24/48 портов
Тип передачи	Концентраторы всегда рассылают кадры на все порты (flooding), кроме того, с которого пришел; рассылка может быть одноадресной (unicast), многоадресной (multicast) или широковещательной (broadcast)	Первоначально широковещательная (broadcast) рассылка; затем одноадресная (unicast) и многоадресная (multicast) рассылка по мере необходимости.
Тип устройства	Пассивное устройство (без программного обеспечения)	Активное устройство (с программным обеспечением)
Used in (LAN, MAN, WAN)	LAN	LAN
Таблица сетевых адресов (MAC)	Сетевой концентратор не может узнавать или сохранять MAC-адрес.	Коммутаторы используют CAM-таблицу с доступной памятью, к которой обычно обращается ASIC (специализированные интегрированные микросхемы).
Режим передачи	Полудуплекс (Half duplex)	Полу-/полный дуплекс (Half/Full duplex)
Широковещательный домен	Концентратор имеет один широковещательный домен.	Коммутатор имеет один широковещательный домен
Определение	Электронное устройство, которое соединяет множество сетевых устройств вместе, чтобы устройства могли обмениваться данными	Сетевой коммутатор — это компьютерное сетевое устройство, которое используется для соединения множества устройств в компьютерной сети. Коммутатор считается более продвинутым, чем концентратор, потому что он будет отправлять сообщения на нужный порт устройства или запрашивать информацию с него.
Скорость	10Mbps	10/100 Mbps, 1 Gbps
Адрес, используемый для передачи данных	Использует MAC-адрес	Использует MAC-адрес
Необходимо для подключения к Интернету?	Нет	Нет
Категория устройства	Не интеллектуальное устройство	Интеллектуальное устройство
Производители	Sun Systems, Oracle, Cisco	Cisco, D-link, Juniper, MikroTik
Столкновения (Collisions)	Столкновения (Collisions) обычное явления в инфраструктурах, использующих концентраторы.	В полнодуплексном коммутаторе не происходит столкновений.
Spanning-Tree	Не используется Spanning-Tree	Возможно использование множества экземпляров Spanning-Tree

Различия в производительности концентраторов и коммутаторов

Коммутатор является эффективной альтернативой концентратору. Люди, как правило, выигрывают от использования свитча, если в их домашней сети четыре или более компьютеров. Также вы невооруженным взглядом заметите разницу при использовании в своей сети приложений, которые генерируют значительный объем сетевого трафика:

таких как многопользовательские игры
обмен тяжелыми музыкальными файлами.

Технически говоря, концентраторы работают с использованием широковещательной модели, а коммутаторы — с использованием модели виртуальных каналов. Например, когда четыре компьютера подключены к концентратору, и два из этих компьютеров взаимодействуют друг с другом, концентраторы просто передают весь сетевой трафик на каждый из четырех компьютеров. Коммутаторы, с другой стороны, способны определять пункт назначения каждого отдельного элемента трафика (такого как кадр Ethernet) и выборочно пересылать данные только на один компьютер, который действительно нуждается в этом. Вырабатывая меньше сетевого трафика при доставке сообщений, коммутатор работает лучше, чем концентратор в загруженных сетях.

В следующем видео сравниваются концентраторы, коммутаторы и маршрутизаторы.

Маршрутизатор. Коммутатор. Хаб. Что это и в чем разница?

4 минуты чтения

Привет, мир! Сегодня говорим про то, в чем разница между маршрутизатором, коммутатором и хабом.

Для сетевого специалиста это можно объяснить просто — хаб работает на первом уровне модели OSI, коммутатор на втором, а маршрутизатор на третьем. На этом все, спасибо, пока!

Ладно — ладно, шутка, сейчас попробуем перевести это на человеческий язык.

Видеопособие

Хаб, или как его еще называют концентратор, самое простое устройство для соединения нескольких девайсов в одну сеть. В хабе есть несколько портов, в которые подключаются устройства и, хаб — это максимально примитивное устройство, без мозгов.

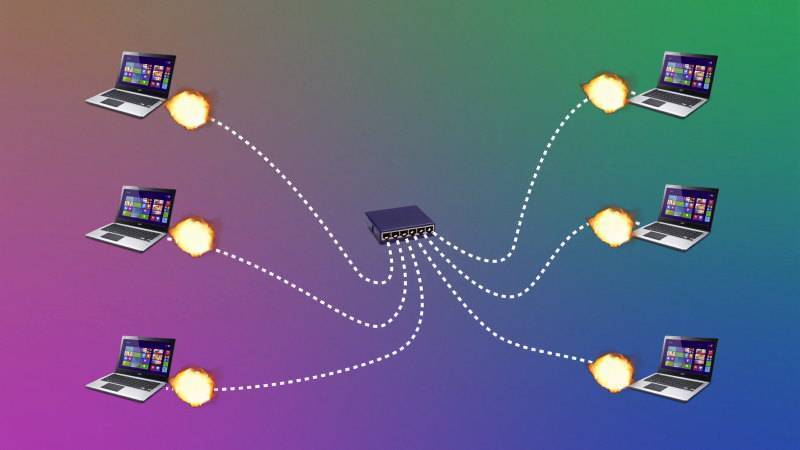

Его задача заключается в том, что когда на вход одного порта приходят данные, он их копирует и рассылает их по всем своим портам. Единственное, что он знает — к каким портам подключены устройства. В итоге все в сети получают эти данные и смотрят на адрес получателя, кому они предназначены. Если ему — то принимают, если не ему, то уничтожают данные.

Это как если бы почту вашего соседа получали все жильцы дома, открывали письмо, а если оно не для них, выкидывали бы. Не самый продуктивный и безопасный способ передачи информации. В современных сетях хабы уже не используются.

Коммутатор

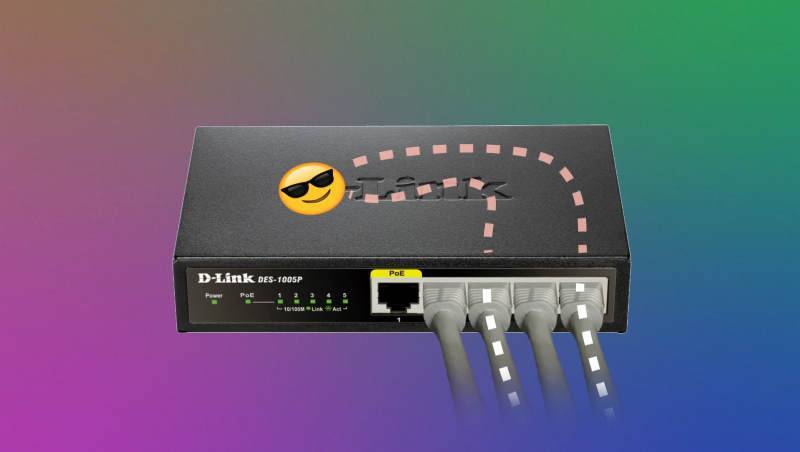

Коммутатор, или как в профессиональной среде его называют свитч, это устройство уже поумнее. К нему также подключаются сетевые устройства в порты для того чтобы образовать сеть, однако, он отличается от хаба тем, что пришедший к нему траффик он высылает уже не на все порты, а непосредственно получателю. Исключения — бродкаст или мультикаст сообщения, которые рассылаются на все порты.

Если кратко, бродкаст — широковещательное сообщение. Его получают все устройства в текущей подсети. Пример из жизни — массовая почтовая рассылка всем клиентам компании или надпись баллончиком на входной двери квартиры «Верни долг». Во втором примере кажется, что, она предназначается только одному человеку, но мы то с вами понимаем.

Мультикаст — отправляется на специальный адрес, который получат те, кто его слушают. Это как настроить свой приемник на определенную радиоволну и слушать только ее.

Откуда он знает куда пересылать данные? У него есть специальная таблица, в которой есть соответствие физического адреса устройства или, как говорят MAC — адреса, (выглядит примерно вот так: 50-46-5D-6E-8C-20) и к какому порту оно подключено. Ориентируясь на эту информацию коммутатор принимает решения о том, куда направить данные.

Хабы и коммутаторы используются для построения своей локальной сети, например, дома или в офисе, а вот для того, чтобы соединять сети и передавать данные наружу из этой сети, как, например, в интернет, нам уже понадобятся маршрутизаторы.

Маршрутизаторы

Маршрутизаторы или роутеры, в отличии от коммутаторов и хабов умеют работать с IP — адресами.

Как понятно из названия, машрутизатор занимается тем, что машрутизирует данные из одной сети в другую, основываясь на IP — адресе приходящих к нему данных. Когда к нему приходит пакет с данными, он смотрит на адрес назначения и затем в свою таблицу маршрутизации и после этого принимает решение, что сделать с данными — перенаправить данные в свою сеть или отправить дальше в другую сеть.

Это самый умный девайс из нашего сегодняшнего списка, так сказать, сын маминой подруги среди активных сетевых устройств, и он знает топологию сети и куда нужно слать данные, чтобы они достигли цели.

Ну и помимо этих основных задач, маршрутизатор также может выступать в качестве DHCP и DNS сервера, иметь настройки безопасности и кучу разных дополнительных функций.

Хаб
Коммутатор
Маршрутизатор
Разница
6140
120
1
Поделиться

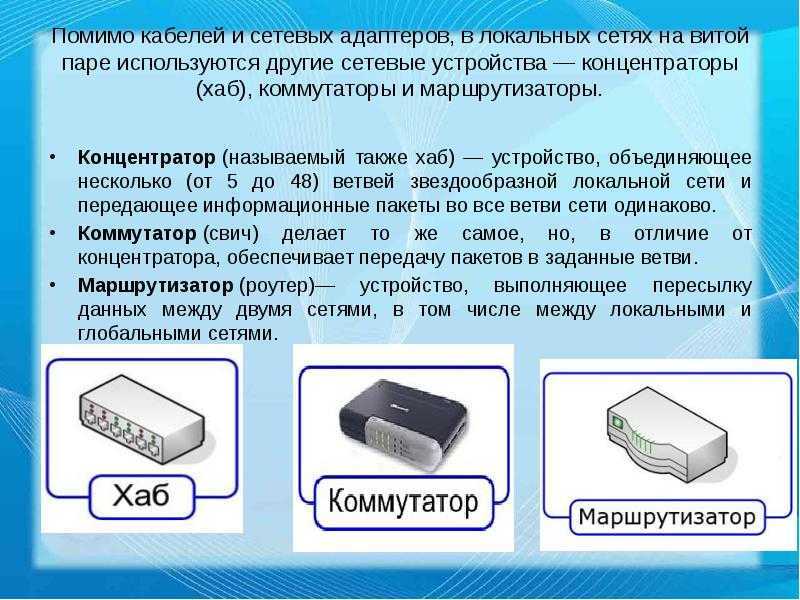

Устройства для связи компьютерной техники

Чаще всего среднестатистический пользователь не понимает, что означает то или иное определение сетевого оборудования, и в чем отличия. Выделяют три основных типа устройств, которые используются для связи компьютеров:

маршрутизаторы;
коммутаторы;
концентраторы.

При выборе оборудования возникает ряд вопросов: чем отличается коммутатор от маршрутизатора? Что такое концентратор? В каких случаях используется каждое из устройств и возможно ли соединить между собой несколько компьютеров без их применения?

Каждое из перечисленных сетевых устройств играет свою роль в процессе создания связи между компьютерами в сети. Внешне они практически ничем не отличаются: коробочки небольшого размера, оснащенные соединителями и портами.

Для того чтобы понять, в чем разница между коммутатором и маршрутизатором, необходимо разобраться с самими понятиями, функциональными особенностями и характеристиками приборов.

Что такое маршрутизатор

Маршрутизатор – своеобразный сетевой компьютер. Он предназначен для связывания между собой нескольких сетей разных архитектур, а не отдельных компьютеров. Еще одно распространенное название устройства – роутер. Для него характерно наличие как минимум одного сетевого интерфейса, который рассылает пакеты данных между разными элементами сети. Информация передается на основании определенной типологии сети, а также правил, которые определены администратором.

Роутеры дают возможность обмениваться данными не только между компьютерами одной сети, но и между локальной сетью и интернетом. Сетевой трафик направляется по конкретному маршруту при помощи логической адресации, что определяется IP-адресом и пакетами.

Маршрутизаторы бывают двух типов:

Как правило, роутеры имеют встроенный брандмауэр, который обеспечивает безопасность сети. Для маршрутизатора характерна отличительная особенность, которая заключается в возможности настроить правила работы сетевых служб с помощью web-интерфейса или специализированного ПО. Данная характеристика в первую очередь позволяет объяснить, в чем отличие маршрутизатора от коммутатора.

Что такое коммутатор и концентратор

Концентраторы – это приборы, которые применяются для построения компьютерных сетей. На сегодняшний день концентраторы (хабы) практически не используются на практике, так как считаются морально устаревшими, примитивными устройствами. Передача информации осуществляется ко всем подключенным компьютерам. Хаб не в состоянии самостоятельно определить конечный источник для получения данных, что является основным недостатком прибора, замедляющим его работу.

На сегодняшний день функции концентраторов полностью выполняют сетевые коммутаторы, которые характеризуются повышенной эффективностью и более высокой скоростью обработки информации.

Это позволяет достичь высокого уровня производительности и получить повышенную безопасность за счет отсутствия необходимости обрабатывать ненужную информацию.

В памяти устройства хранится таблица коммутации, в которой находится информация о соответствии каждого МАС-адреса узлов определенным портам свитча.

Основные отличия коммутатора и роутера

Отличия между коммутатором и роутером заключаются в плоскости задач, которые они решают. Можно выделить основные особенности, определяющие, чем отличаются коммутатор от маршрутизатора:

Роутер самостоятельно определяет IP-адреса, анализирует данные пакета, а свитч работает только с МАС-адресами.
Технически роутер является более сложным устройством. Он имеет встроенную память, что позволяет назвать его мини-компьютером. Для свитчей характерен ограниченный функционал.
Свитчи работают на канальном уровне модели OSI, маршрутизаторы – на сетевом уровне.
Роутер подключается к интернету, свитч не подключается.
Для работы коммутаторов используются только LAN-порты, для роутеров – LAN и WAN.
Стоимость роутеров в несколько раз выше по сравнению с коммутаторами в силу сложности конструкции и расширенного функционала.

Рассмотрев особенности приборов и изучив их основные отличия, можно определить, что лучше приобрести в каждом отдельном случае: коммутатор или маршрутизатор. Если конечная цель заключается в элементарном соединении нескольких компьютеров между собой, лучше всего купить коммутатор. Если же компьютеры в сети нуждаются в подключении к интернету, идеальное решение – маршрутизатор.

Отличия между коммутаторами и маршрутизаторами

Все три аппарата являются примерами сетевых устройств. Что касается их различий, нам придется погрузиться немного глубже, чтобы понять нюансы.

Давайте сначала разберем каждый из них в отдельности.

Концентратор

Концентратор (хаб) соединяет несколько компьютеров в локальную сеть (LAN). Вся информация отправляется в концентратор через каждый порт для каждого устройства в сети.

Концентраторы не могут отделить, один компьютер от другого, так как они получают информацию на один порт, а затем слепо направляют ее на все другие порты —предназначен для компьютеров.

Поэтому, даже если вы только хотите, отправить информацию на один компьютер, но у вас есть пять компьютеров в сети, то другие четыре компьютера также получат данные, которые для них не предназначены.

Чем он хорош?

В большинстве случаев, ничем. Потому что вся информация копируется на каждое устройство, это не только кошмар для безопасности, но и огромная нагрузка на пропускную способность.

Представьте, если бы вам нужно было распечатать документ, для вашего начальника, но вместо этого, вам пришлось бы печатать по одной копии документа для каждого сотрудника, используя только офисный принтер.

По этой причине в настоящее время концентраторы в значительной степени вытеснены коммутаторами.

Коммутатор

Коммутатор, также, как и концентратор соединяет несколько компьютеров в локальную сеть. Но после первой передачи данных, он создает некую «таблицу точек входа», которые соответствуют портам для подключаемых устройств по MAC-адресам.

Коммутаторы, в отличие от концентраторов, способны различать компьютеры между собой, после первой передачи данных через коммутатор, он смотрит, какой MAC-адрес подключен к конкретному порту и запоминает этот макет.

Чем он хорош?

Они сводят к минимуму трафик в сети, уменьшая использование полосы пропускания, передавая данные только на нужные компьютеры.

Например, компьютер А хочет отправить данные на компьютер C. Коммутатор видит, что компьютер А подключен к порту 1, а компьютер C находится на 4-м порту. При этом коммутатор может передавать данные непосредственно между ними. Этот процесс значительно сокращает использование полосы пропускания.

Коммутаторы бывают управляемого и неуправляемого типа. Неуправляемые наиболее распространены и позволяют подключить их сразу, без установки ПО. Управляемые коммутаторы позволяют приоритизировать трафик, к примеру, повысить приоритет Skype, чтобы обеспечить отличное качество вызова.

Маршрутизатор

Маршрутизатор (роутер) – это устройство, которое передает пакеты данных между различными сетями.

Пакет данных, также содержит адрес назначения. Маршрутизаторы используют этот адрес назначения для отправки пакетов между маршрутизаторами, пока он не достигнет цели. Это как ваша локальная сеть подключается к более широкой сети Интернет. Поэтому, когда вы вводите поисковый запрос на Google, ваш маршрутизатор направляет этот пакет к серверам Google для обработки.

Чем он хорош?

Работа маршрутизатора – отправлять пакеты данных между двумя разными сетями. Однако современные маршрутизаторы на самом деле включают в себя намного больше:

Позволяют осуществлять совместное использование оборудования, такого как принтеры.
Транслятор сетевых адресов (Network Address Translator (NAT)) используется, чтобы назначить один набор IP-адресов в локальной сети и один расположенный за пределами локальной сети к поставщику услуг Интернета или глобальной сети (WAN).
Протокол динамической конфигурации узла (Dynamic Host Configuration Protocol (DHCP)), назначает IP-адреса для каждого из устройств, подключенных к локальной сети.
Брандмауэр для защиты локальной сети.
WAN-порт для подключения маршрутизатора к модему, который предоставляет услуги широкополосного доступа от поставщика услуг Интернета (ISP).
Беспроводная трансляция позволяя подключать устройства без использования кабелей.

Прежде, чем покупать любой маршрутизатор убедитесь, что он будет совместим с вашим провайдером и соответствует вашим потребностям.

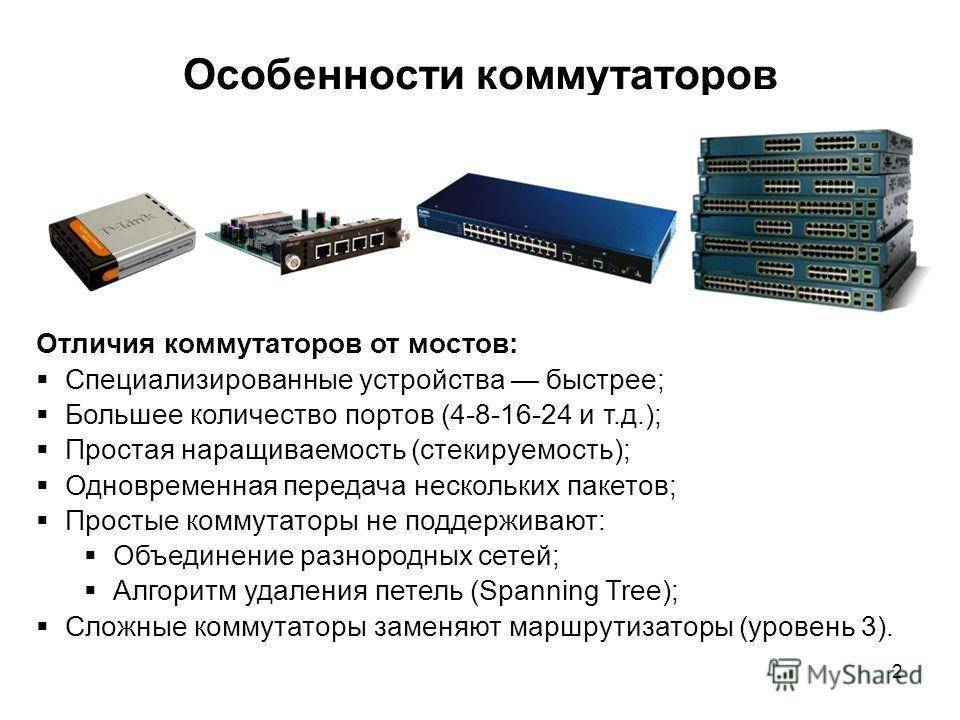

Определение и функции коммутатора

Коммутатор – это сетевое устройство, которое служит для управления трафиком в сети. Он работает на уровне канала данных, то есть на втором уровне модели OSI, и обеспечивает коммутацию пакетов данных.

Основной функцией коммутатора является управление сетевым трафиком. При получении пакета данных коммутатор проверяет его MAC-адрес, исходя из которого он определяет, на какой порт следует отправить пакет. Для этого коммутатор строит таблицу соответствия MAC-адресов и портов устройств в сети. Если коммутатор не находит MAC-адрес в таблице, он передает пакет на все порты, кроме порта, с которого пакет был получен.

Коммутатор также выполняет функцию буферизации данных. Он временно хранит пакеты данных в своей оперативной памяти, пока не определит порт назначения. Это позволяет избежать потери данных и снизить задержку в сети.

Другая важная функция коммутатора – разделение сети на виртуальные локальные сети (VLAN). Виртуальные локальные сети позволяют разделять физическую сеть на несколько логических сетей, изолированных друг от друга. Это улучшает безопасность, упрощает администрирование и повышает производительность сети.

Коммутатор также может выполнять функции контроля ошибок и обеспечения качества обслуживания (QoS). Он может определять и исправлять ошибки передачи данных, а также устанавливать приоритеты передачи для различных типов трафика. Например, коммутатор может предоставить большую пропускную способность для видеонаблюдения, а меньшую – для обычных данных.

Также коммутаторы могут иметь различные дополнительные функции, такие как поддержка Power over Ethernet (PoE), что позволяет передавать питание по сетевым кабелям Ethernet, или поддержка управления уровнем доступа к сети (NAC), что позволяет контролировать доступ пользователей к сети на основе их идентификации или политики безопасности.

Коммутатор:

Основное отличие коммутатора от концентратора заключается в том, что коммутатор передает данные только тому компьютеру, для которого предназначены. Он анализирует MAC-адрес каждого устройства и пересылает данные только на нужный компьютер. Таким образом, коммутатор убирает коллизии, которые возникают при использовании концентратора.

Коммутатор имеет несколько портов, каждый из которых соединен с отдельным компьютером в локальной сети. Когда устройство отправляет данные, коммутатор получает их, проверяет MAC-адрес получателя и пересылает данные только на нужный порт, подключенный к компьютеру с этим MAC-адресом. В результате, коммутатор позволяет компьютерам в сети обмениваться данными намного быстрее и без коллизий.

Кроме того, коммутатор может использовать внутренние таблицы, чтобы определить, какой компьютер подключен к какому порту. Это позволяет коммутатору маршрутизировать данные без участия компьютера-хоста, что увеличивает скорость передачи данных и улучшает общую производительность сети.

Таким образом, использование коммутатора в сети позволяет снизить нагрузку на каналы связи, увеличить пропускную способность и обеспечить надежную передачу данных между компьютерами. Коммутатор является более современным и эффективным устройством для построения локальных сетей.

Функциональность коммутатора

Основные функции коммутатора:

Передача данных — коммутатор передает данные от отправителя к получателю сетевого сообщения. Он анализирует сетевые пакеты и перенаправляет их на соответствующие порты, что позволяет доставить сообщение только нужному устройству.
Разделение сети — коммутатор разделяет сеть на отдельные сегменты, что позволяет увеличить пропускную способность и уменьшить коллизии и помехи на сети.
Управление трафиком — коммутатор контролирует поток данных в сети и управляет передачей пакетов. Он может регулировать пропускную способность, приоритет и время передачи данных.
Фильтрация данных — коммутатор может фильтровать данные, блокировать нежелательные пакеты и защищать сеть от вредоносных атак.
Повышение производительности — коммутаторы обеспечивают более высокую скорость передачи данных, чем концентраторы. Они имеют большую пропускную способность и меньшую задержку передачи данных.
Поддержка виртуальных локальных сетей (VLAN) — коммутаторы позволяют создавать виртуальные сети внутри физической сети. Это позволяет разделять сеть на логические сегменты и повышает безопасность и эффективность передачи данных.

Функциональность коммутатора делает его важным элементом сетевой инфраструктуры. Он обеспечивает стабильность и эффективность работы локальной сети, повышает скорость передачи данных и обеспечивает безопасность сети.

Принцип работы коммутатора

Принцип работы коммутатора основан на использовании MAC-адресов, которые уникальны для каждого компьютера в сети. Коммутатор получает данные от подключенных компьютеров и осуществляет пересылку данных только тому компьютеру, для которого данные предназначены.

При получении данных от компьютера коммутатор смотрит на MAC-адрес получателя и создает таблицу соответствия MAC-адресов и портов, на которых подключены компьютеры. После этого коммутатор непосредственно передает данные только на тот порт, на котором находится компьютер-адресат. При этом остальные порты коммутатора не заняты передачей данных и могут использоваться другими компьютерами для своей работы.

Такой принцип работы коммутатора позволяет существенно улучшить производительность сети, поскольку данные не пересылаются на все компьютеры сегмента, а доставляются только на нужный.

Кроме основной функции пересылки данных коммутаторы также обладают рядом дополнительных возможностей. Например, коммутаторы могут поддерживать различные виды сетевой безопасности, такие как контроль доступа к сети и сегментирование сети на виртуальные сети.

Таким образом, коммутаторы являются важной составной частью современных компьютерных сетей и обеспечивают более эффективную передачу данных, а также обладают дополнительными функциями для обеспечения безопасности сети

Что такое коммутатор и концентратор: разница между устройствами

Коммутатор — это сетевое устройство, которое подключается к компьютерным устройствам в локальной сети и позволяет им обмениваться данными. Основной функцией коммутатора является установление соединений между различными устройствами и коммутация (передача) данных между ними. Коммутаторы работают на основе MAC-адресов устройств.

Концентратор, по сравнению с коммутатором, более простое устройство. Он также используется для соединения устройств в локальной сети, но в отличие от коммутатора, концентратор не осуществляет коммутацию данных. Он просто повторяет сигналы, полученные от подключенных устройств, и передает их всем другим устройствам в сети. Концентраторы работают на физическом уровне сети.

Основное отличие между коммутаторами и концентраторами связано с их способностью обрабатывать и перенаправлять трафик. Коммутаторы, оснащенные микропроцессорами и операционными системами, способны проводить анализ сетевых пакетов и установление соединений только между нужными устройствами. При этом коммутаторы улучшают пропускную способность сети и эффективно управляют потоком данных.

В то время как концентраторы, не выполняя анализ сетевых пакетов и не разделяя трафик, пересылают все полученные данные всем устройствам в сети, что приводит к неэффективному использованию пропускной способности и возможности коллизий данных.

Таким образом, коммутаторы являются более современными и умными устройствами, чем концентраторы. Они способны обрабатывать и перенаправлять данные с большей эффективностью и обеспечивают более стабильное и быстрое соединение для устройств в сети.

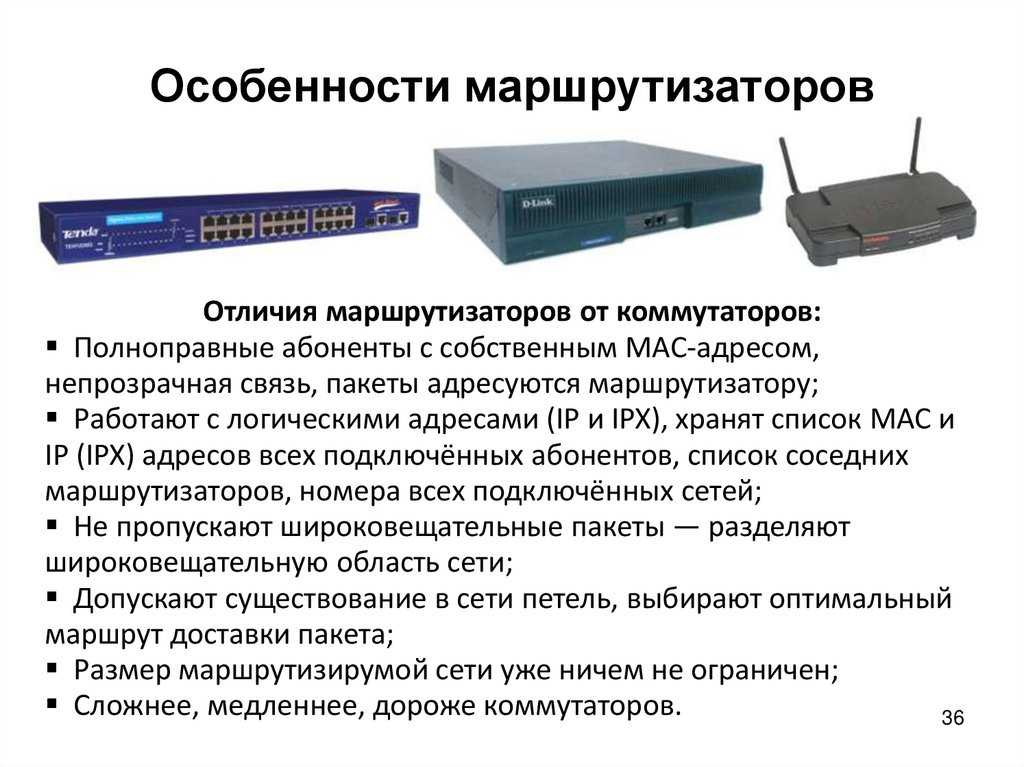

Разница между свитчем и роутером

Основное отличие роутера от свитча связано с функциональностью. Так, свитчи нужны для того, чтобы два или больше компьютеров могли обмениваться данными внутри одной сети. Роутеры же представляют собой более сложные аппараты: данными могут обмениваться и те ПК, которые входят в разные сети.

Оба аппарата работают с таблицами, однако маршрутизационные таблицы сложнее коммутационных. Принцип работы девайсов, разумеется, различается. Свитч, в отличие от роутера, передает инфо по запросу отправителя именно на тот компьютер, который отмечен как получатель, а к глобальной сети самостоятельно присоединиться не может.

С помощью роутера же все компьютеры в сети могут взаимодействовать между собой через Ethernet или по вай-фай. При этом он работает не только в локальной сети, но и дает доступ подключенным устройствам к интернету.

Помимо этого роутеры отличаются от свитчей тем, что обладают большим набором функций. Так, они могут выполнять функцию файрволла, защищая подключение, шифруют данные и трансляцию адресов, что обеспечивает более высокий уровень сетевой безопасности.

К тому же, устройства функционируют на разных уровнях OSI. Свитч — на втором, а роутер — на более продвинутом третьем. Это означает, что коммутатор не только принимает сигналы, но и мониторит содержимое пакетов данных, чтобы определить МАС-адрес получателя. Маршрутизатор же мониторит пакеты для того, чтобы узнать IP.

Любопытно: Как настроить роутер как свитч: инструкция из 12 простых шагов

В целом, оба прибора предназначены для того, чтобы соединять гаджеты в одну сеть. Но разница — большая. Она резюмируется ниже.

Особенности	Маршрутизатор	Коммутатор
Уровень модели OSI	Третий	Второй
Работает с адресами	IP	MAC
Работает с сетью	локальная, глобальная	только локальная

Как видно, роутер — более прогрессивный, чем свитч. Он устроен мудренее, но зато функциональнее, да и сеть защищает лучше.

Что такое сетевой коммутатор

Коммутаторы являются важными компонентами каждой сети. Коммутаторы упрощают совместное использование ресурсов, связывая все оборудование, такое как компьютеры, принтеры или другие электронные устройства. Коммутатор позволяет связанным устройствам передавать данные и общаться друг с другом. Сетевой коммутатор обычно работает на втором уровне модели взаимодействия открытых систем (OSI), уровне канала данных. Пакеты данных или кадры данных отправляются, принимаются и пересылаются по сети коммутаторами пакетов. Всякий раз, когда пакеты отправляются через физические порты, он получает их и отправляет обратно через эти порты, но только на устройства, предназначенные для доступа.

Как работает сетевой коммутатор

Когда устройство подключено к коммутатору, оно записывает свой адрес управления доступом к среде (MAC), код, включенный в карту сетевого интерфейса устройства (NIC), которая подключается к коммутатору через соединение Ethernet. Коммутатор использует MAC-адрес, чтобы определить, какое подключенное устройство отправляет исходящие пакеты и куда должны быть доставлены входящие пакеты. Пакет отправляется на соответствующий порт, ведущий к устройству назначения после сопоставления его адреса. Как правило, коммутационные устройства предлагают полнодуплексную функциональность, так что пакеты, приходящие и отправляемые в соединение, занимают всю полосу пропускания приложения коммутатора. Это снижает вероятность одновременного столкновения трафика друг с другом. Устройства, подключенные к портам коммутатора, могут передавать данные на любые другие порты без помех. Он принимает и проверяет фреймы данных, которые поступают на любой из его портов. Он поддерживает одноадресную, многоадресную и широковещательную передачу.

Повторитель

Повторитель (репитер, от англ. repeater) — предназначен для увеличения расстояния сетевого соединения и его расширения за пределы одного сегмента или для организации двух ветвей, путём повторения электрического сигнала «один в один». Бывают однопортовые повторители и многопортовые. В терминах модели OSI работает на физическом уровне L1.

Основная функция сетевого повторителя (repeater), как это следует из его названия – повторение сигналов, поступающих на один из его портов, на всех остальных портах (Ethernet). Повторитель улучшает электрические характеристики сигналов и их синхронность, и за счет этого появляется возможность увеличивать общую длину кабеля или радиолинии между самыми удаленными в сети станциями.

В настоящее время сетевые повторители активно применяются для увеличения дальности линии, ограниченной длиной 100 метров при использовании витой пары. Для питания репитора чаще всего используют технологию PoE.

Повторитель может использоваться также и для увеличении радиоканала WI-FI или GSM, а также увеличении дальности передачи по HDMI.

Повторитель, который имеет несколько портов и соединяет несколько физических сегментов, часто называют концентратором (concentrator) или хабом (hub). Эти названия (hub — основа, центр деятельности) отражают тот факт, что в данном устройстве сосредоточены все связи между сегментами сети.
